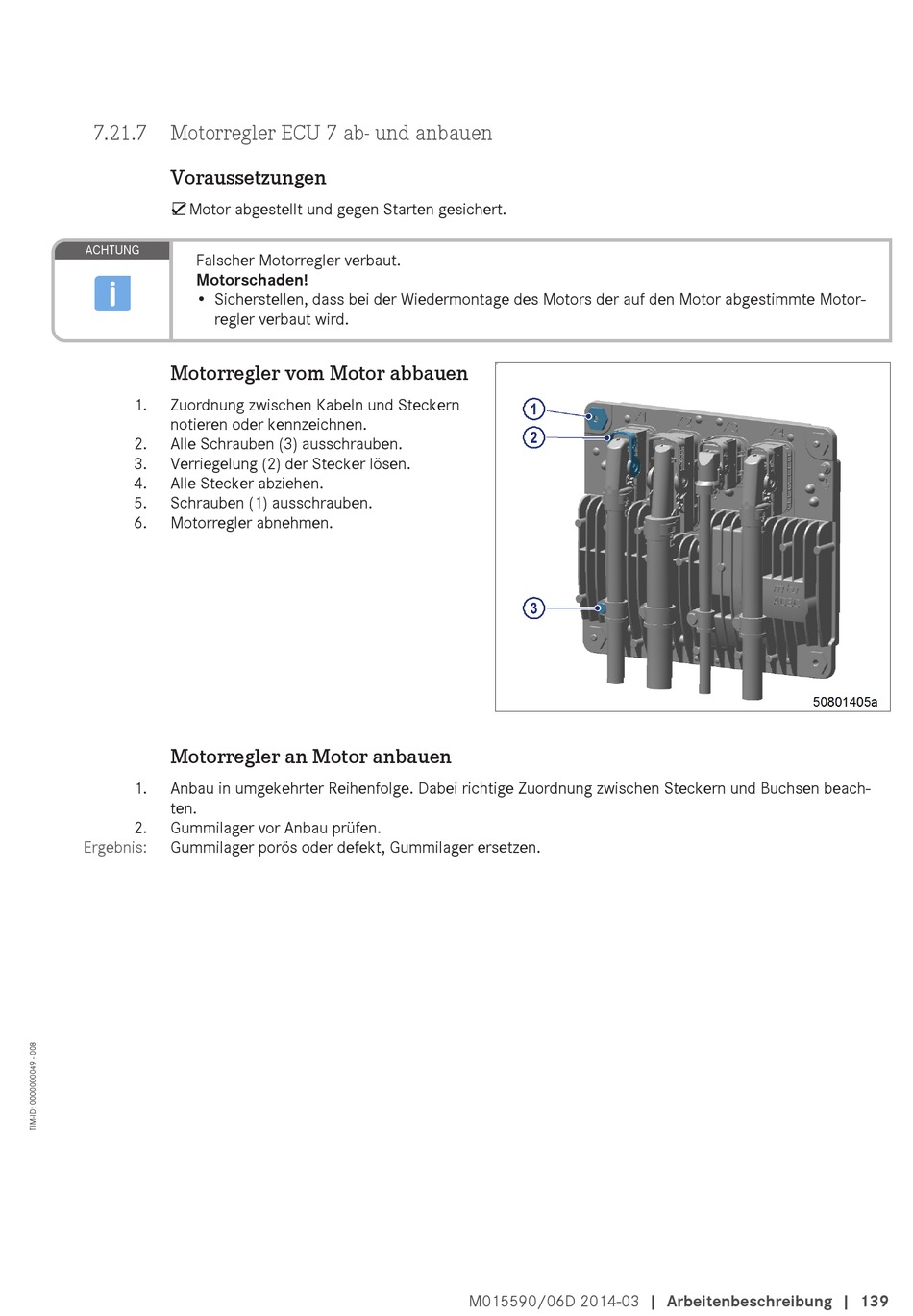

7.21.7 Motorregler ECU 7 ab- und anbauen
Voraussetzungen
☑Motor abgestellt und gegen Starten gesichert.
ACHTUNG
Falscher Motorregler verbaut.
Motorschaden!
• Sicherstellen, dass bei der Wiedermontage des Motors der auf den Motor abgestimmte Motor-
regler verbaut wird.
Motorregler vom Motor abbauen
1.
Zuordnung zwischen Kabeln und Steckern
notieren oder kennzeichnen.
2.
Alle Schrauben (3) ausschrauben.
3.
Verriegelung (2) der Stecker lösen.
4.
Alle Stecker abziehen.
5.
Schrauben (1) ausschrauben.
6.
Motorregler abnehmen.
Motorregler an Motor anbauen
1.
Anbau in umgekehrter Reihenfolge. Dabei richtige Zuordnung zwischen Steckern und Buchsen beach-
ten.
2.
Gummilager vor Anbau prüfen.
Ergebnis:
Gummilager porös oder defekt, Gummilager ersetzen.
M015590/06D 2014-03 | Arbeitenbeschreibung | 139
