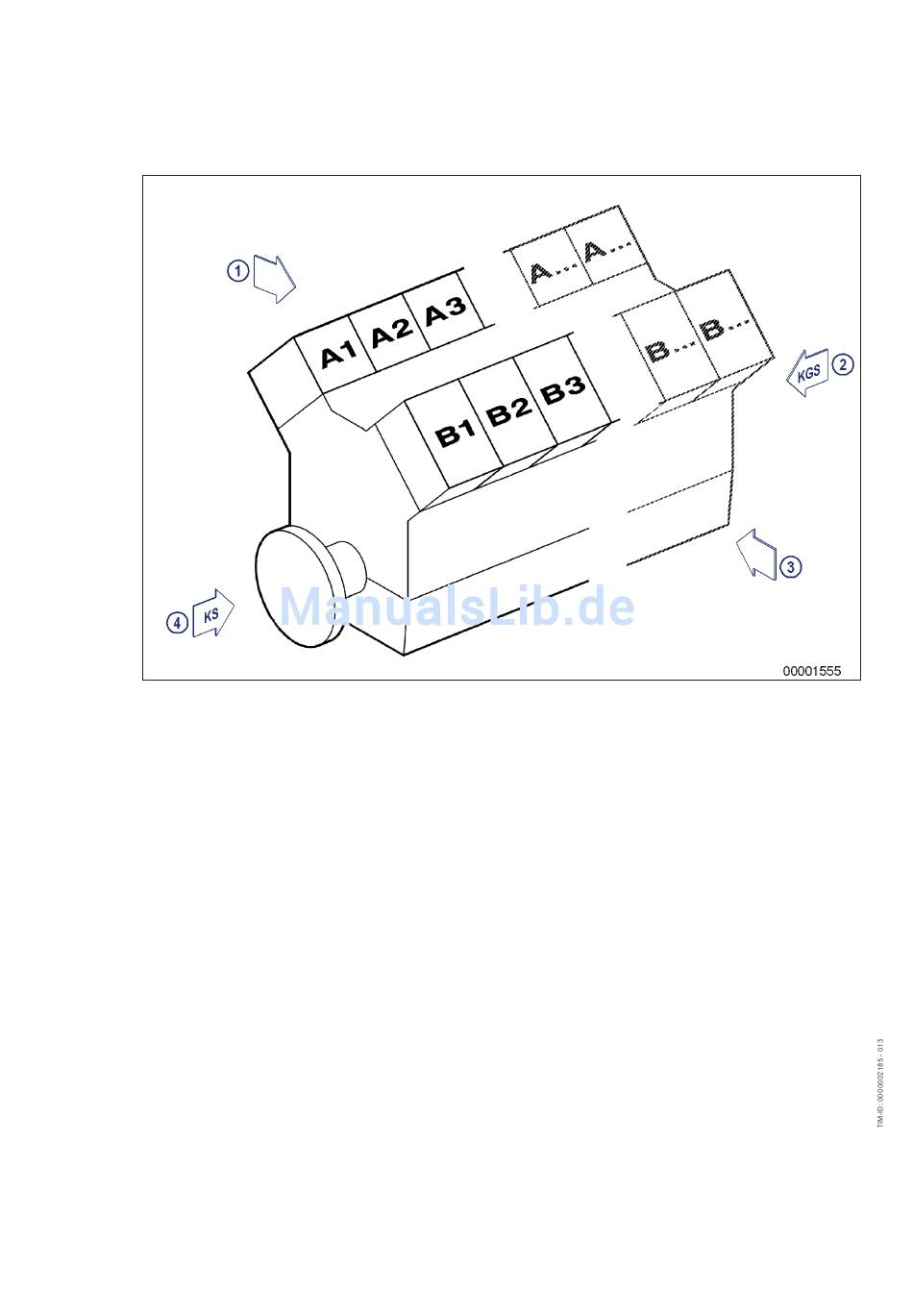

3.2 Bezeichnung der Motorseiten und Zylinder

1 Linke Motorseite (A-Seite)
2 Freie Seite nach
DIN ISO 1204 (KGS = Kupp-
lungsgegenseite)
Zur Seitenbezeichnung (nach DIN ISO 1204) wird der Motor von der Antriebsseite (4) aus betrachtet.
Zur Zylinderbezeichnung (nach DIN ISO 1204) werden die Zylinder der linken Motorseite (1) mit "Ax" und die
Zylinder der rechten Motorseite (3) mit "Bx" benannt. Die Zylinder werden durchnummeriert, beginnend mit
x=1 auf der Antriebsseite (4) des Motors.
Auch laufende Nummerierungen von anderen Bauteilen beginnen auf der Antriebsseite (4) des Motors mit 1.
