Widerstandsmessungen
Vorsicht: Schalten Sie das zu prüfende Gerät vor der Messung aus. Nicht an Stromkreisen oder
Geräten messen, an denen 60 VDC oder 30 VAC vorhanden sind.
1.
Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM) Buchse. Stecken
Sie den Bananenstecker der roten Messleitung in die positive (V/Ω) Buchse.
2.
Stellen Sie den Funktionsschalter auf die Stellung Ω.
3.
Wählen Sie mit der Taste M das Symbol Ω auf dem Display, das nur Widerstand anzeigt (ohne
Anzeigesymbol für die akustische Stromdurchgangsprüfung).
4.
Halten Sie die Prüfspitzen an den zu prüfenden Stromkreis oder das zu prüfende Bauteil. Es ist
empfehlenswert, eine Seite des zu prüfenden Bauteils vom Rest des Stromkreises zu trennen, damit
dieser nicht durch die Widerstandsmessung beeinträchtigt wird.
5.
Lesen Sie den Widerstandswert vom Display ab. Das Display zeigt das Messergebnis mit dem
exakten Dezimalpunkt an. Wenn der Messwert außerhalb des zulässigen Bereichs liegt, wird das
Anzeigesymbol OL angezeigt
Stromdurchgangsprüfungen
Stecken Sie die schwarze Messleitung in die negative COM‐Buchse und die rote Messleitung
1.
in die positive Buchse.
Stellen Sie den Funktionsschalter auf die Position
2.
Wählen Sie mit der Taste M den Durchgangsmodus. Achten Sie auf das Durchgangssymbol
3.
auf dem Display.
Halten Sie die Prüfspitzen an die zu prüfende Leitung oder den zu prüfenden Stromkreis.
4.
Wenn die Widerstand < 20 Ω ist, wird ertönt der Signalton und die LED oben am Messgerät
5.
blinkt. Der Signalton und die LED gehen aus, wenn der gemessene Widerstand über ca. 200
Ω steigt. Bei einer Stromkreisunterbrechung zeigt das das Messgerät
.

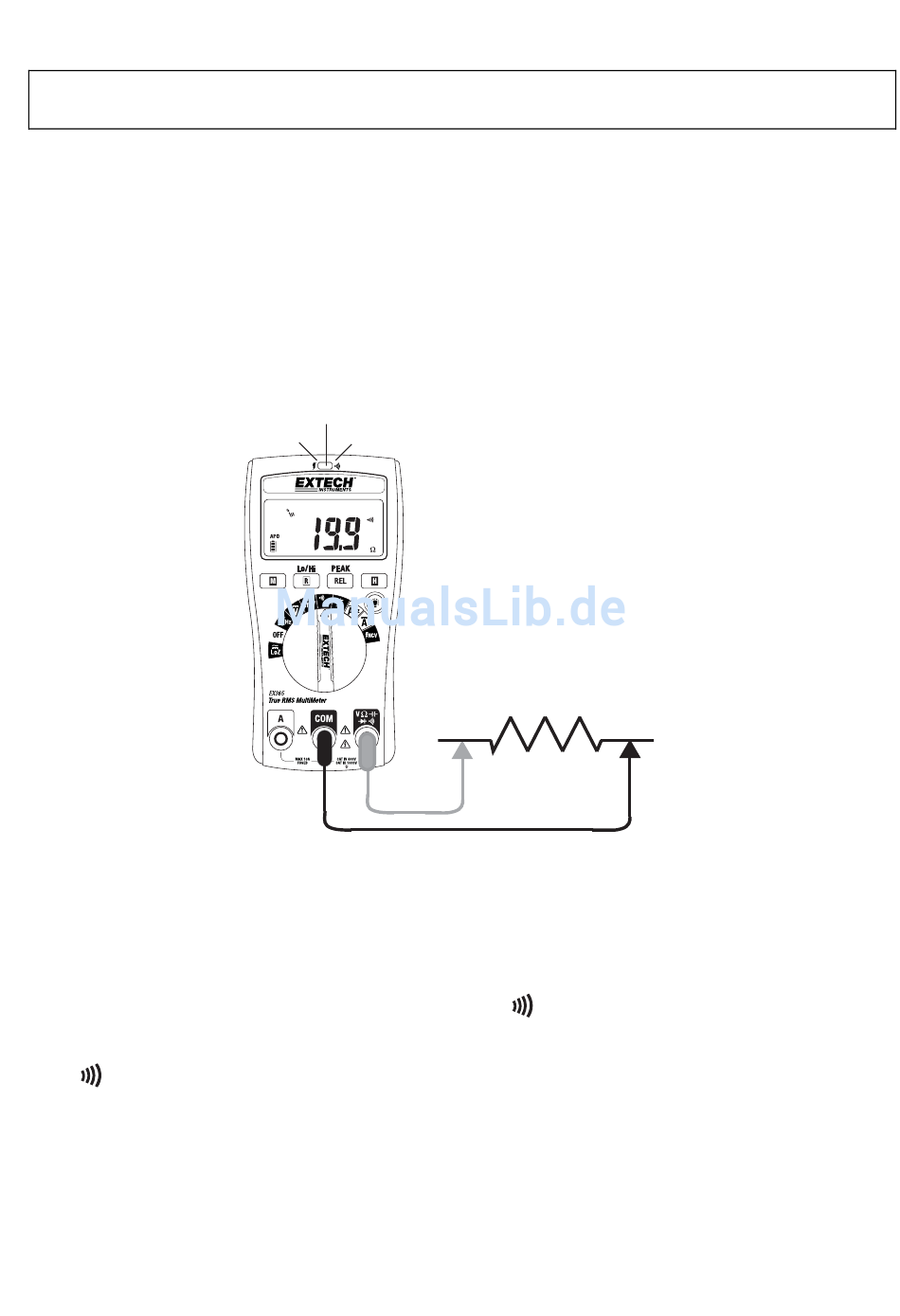

Abb. 4‐6 WIDERSTANDS‐/DURCHGANGSMESSUNG
.
16
an.
OL
EX36x‐de‐DE_V1.6 1/17
