Widerstandsmessungen
Vorsicht: Schalten Sie das zu prüfende Gerät vor der Messung aus. Nicht an Stromkreisen oder
Geräten messen, an denen 60 VDC oder 30 VAC vorhanden sind.
1.
Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM) Buchs
e. Stecken Sie den Bananenstecker der roten Messleitung in die positive (V/Ω) Buchse.
2.
Drehen Sie den Funktionsschalter auf die Position Ω.
3.
Wählen Sie mit der Taste M das Symbol Ω auf dem Display, das nur Widerstand anzeigt (
ohne Anzeigesymbol für die akustische Stromdurchgangsprüfung).
4.
Das Messgerät verwendet standardmäßig die automatische Bereichswahl (auf dem Displ
ay wird „Auto" angezeigt.
en Sie die Taste R, um schrittweise durch die Messbereiche zu gehen.
R gedrückt, um zur automatischen Bereichswahl zurückzukehren (auf dem Display wird „
Auto" angezeigt).
5.
Legen Sie die Prüfspitzen an den Stromkreis oder das zu prüfende Bauteil. Am besten ein
e Seite des zu testenden Bauteils trennen, damit der restliche Stromkreis nicht durch die
Widerstandsmessung beeinträchtigt wird.
6.
Lesen Sie den Widerstandswert auf dem Display ab. Das Display zeigt das Messergebnis
mit dem exakten Dezimalpunkt an. Wenn der Messwert außerhalb des zulässigen Bereich
s liegt, erscheint das Anzeigesymbol „OL".
Rufen Sie mit der Taste R die manuelle Bereichswahl auf.

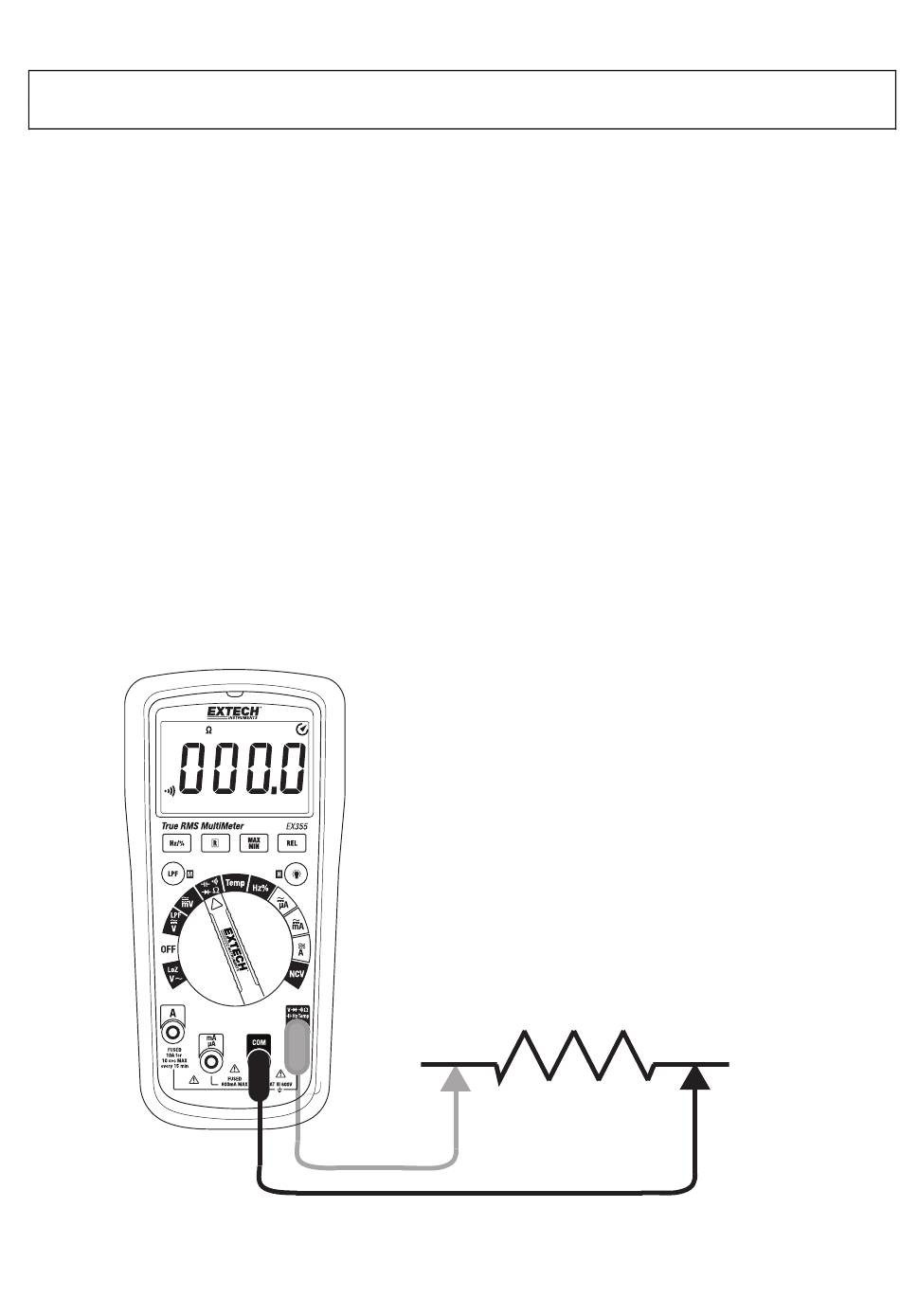

Abb. 4‐6 WIDERSTANDS‐/DURCHGANGSMESSUNG
15
Drück
Halten Sie die Taste
EX35x‐de‐DE_V1.2 12/15
