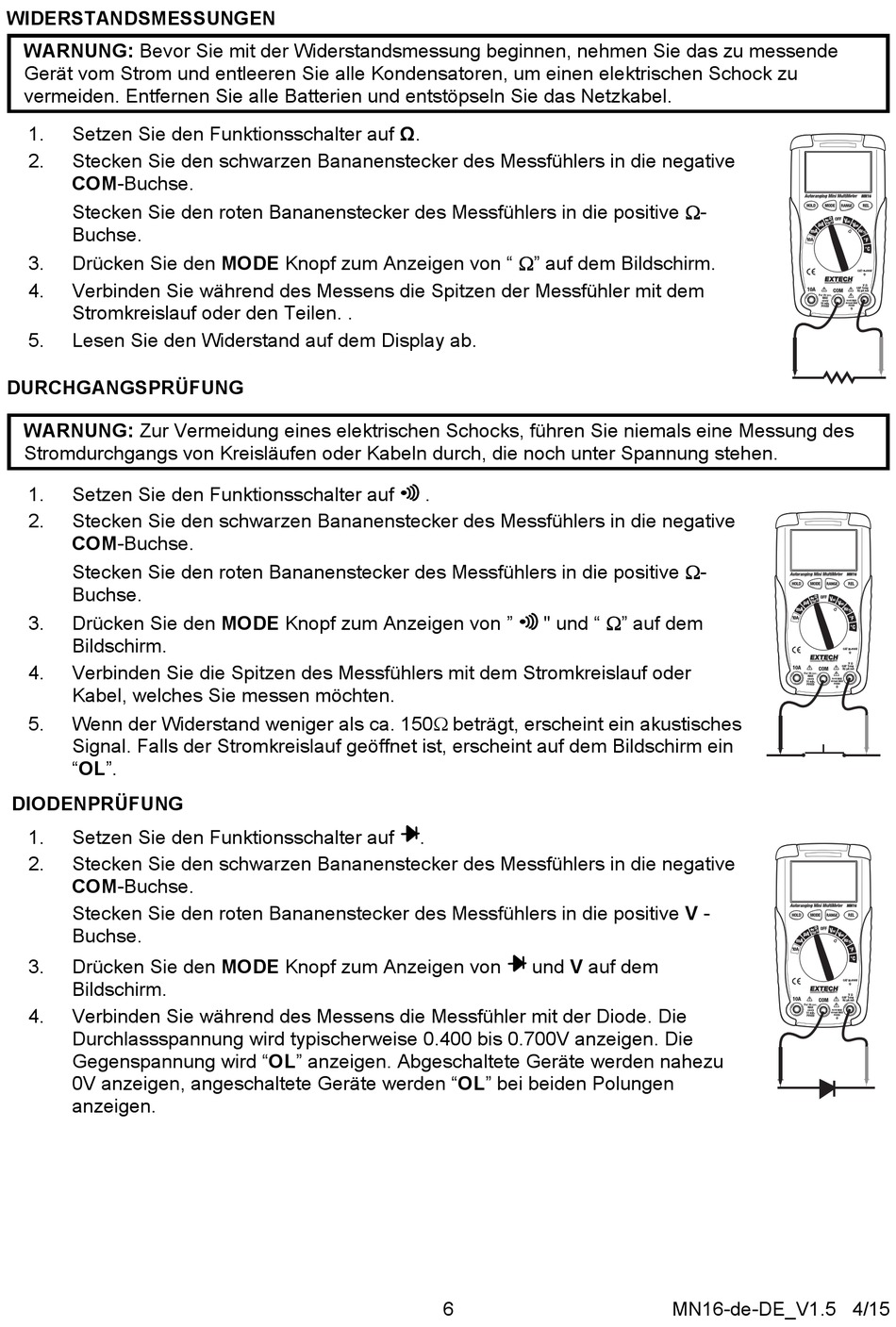

WIDERSTANDSMESSUNGEN
WARNUNG: Bevor Sie mit der Widerstandsmessung beginnen, nehmen Sie das zu messende
Gerät vom Strom und entleeren Sie alle Kondensatoren, um einen elektrischen Schock zu
vermeiden. Entfernen Sie alle Batterien und entstöpseln Sie das Netzkabel.
1.
Setzen Sie den Funktionsschalter auf Ω.
2.
Stecken Sie den schwarzen Bananenstecker des Messfühlers in die negative
COM-Buchse.
Stecken Sie den roten Bananenstecker des Messfühlers in die positive -
Buchse.
Drücken Sie den MODE Knopf zum Anzeigen von " " auf dem Bildschirm.
3.
4.
Verbinden Sie während des Messens die Spitzen der Messfühler mit dem
Stromkreislauf oder den Teilen. .
5.
Lesen Sie den Widerstand auf dem Display ab.
DURCHGANGSPRÜFUNG
WARNUNG: Zur Vermeidung eines elektrischen Schocks, führen Sie niemals eine Messung des
Stromdurchgangs von Kreisläufen oder Kabeln durch, die noch unter Spannung stehen.
1.
Setzen Sie den Funktionsschalter auf
2.
Stecken Sie den schwarzen Bananenstecker des Messfühlers in die negative
COM-Buchse.
Stecken Sie den roten Bananenstecker des Messfühlers in die positive -
Buchse.
3.
Drücken Sie den MODE Knopf zum Anzeigen von "
Bildschirm.
4.
Verbinden Sie die Spitzen des Messfühlers mit dem Stromkreislauf oder
Kabel, welches Sie messen möchten.
5.
Wenn der Widerstand weniger als ca. 150beträgt, erscheint ein akustisches
Signal. Falls der Stromkreislauf geöffnet ist, erscheint auf dem Bildschirm ein
"OL".
DIODENPRÜFUNG
1.
Setzen Sie den Funktionsschalter auf
2.
Stecken Sie den schwarzen Bananenstecker des Messfühlers in die negative
COM-Buchse.
Stecken Sie den roten Bananenstecker des Messfühlers in die positive V -
Buchse.
3.
Drücken Sie den MODE Knopf zum Anzeigen von
Bildschirm.
4.
Verbinden Sie während des Messens die Messfühler mit der Diode. Die
Durchlassspannung wird typischerweise 0.400 bis 0.700V anzeigen. Die
Gegenspannung wird "OL" anzeigen. Abgeschaltete Geräte werden nahezu
0V anzeigen, angeschaltete Geräte werden "OL" bei beiden Polungen
anzeigen.
.
" und " " auf dem
.
und V auf dem
6
MN16-de-DE_V1.5 4/15
