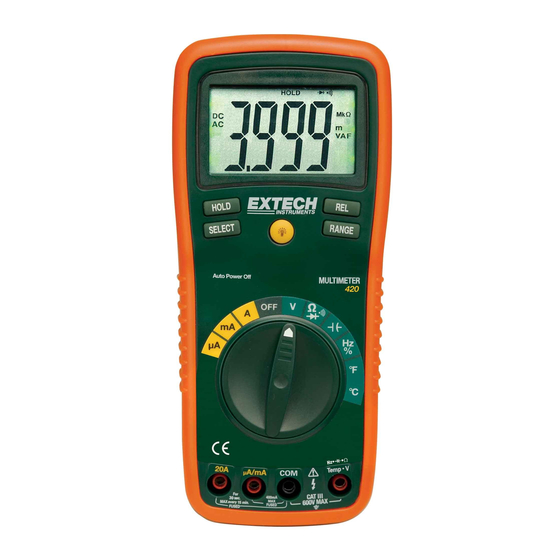

Extech Instruments EX420 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Extech Instruments Anleitungen
  4. Multimeter
  5. EX420
  6. Bedienungsanleitung

Extech Instruments EX420 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
Digitale Handmultimeter
Extech 420

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Extech Instruments EX420

Inhaltszusammenfassung für Extech Instruments EX420

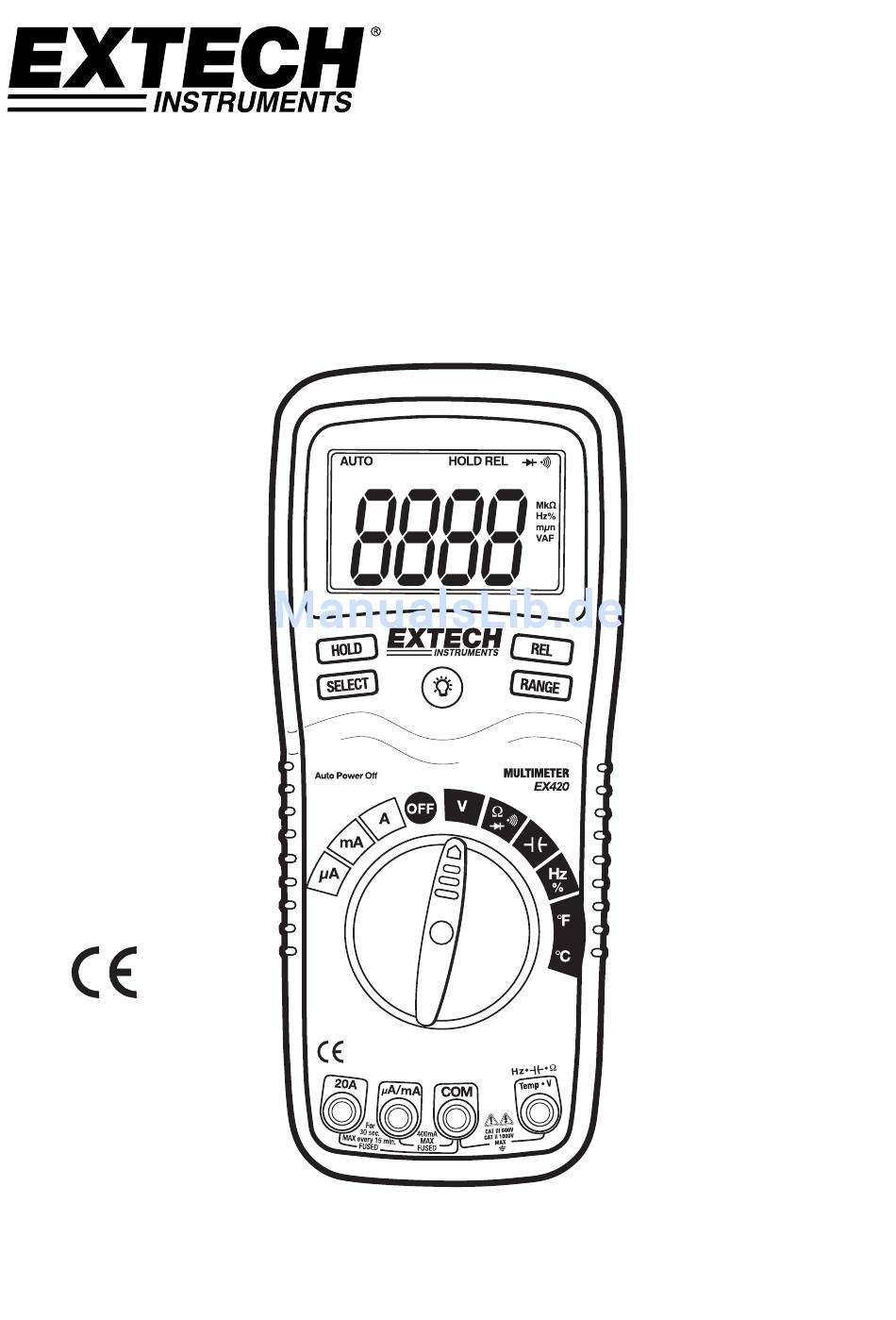

  • Seite 1 Bedienungsanleitung Digitale Handmultimeter Extech 420...

  • Seite 2: Internationale Sicherheitssymbole

    Einführung Wir gratulieren Ihnen zum Kauf des Extech 420 (Teilenummer EX420). Dieses Messgerät bietet Ihnen Messfunktionen wie Wechsel-/Gleichspannung, Wechsel-/Gleichstrom, Widerstand, elektr. Kapazität, relative Einschaltdauer, Diodentest und Durchgangsprüfung plus Temperaturmessung mit Thermoelement. Bei sorgfältiger und vorsichtiger Behandlung wird Ihnen dieses Gerät jahrelange zuverlässige Dienste leisten.
  • Seite 3 Auslaufen zu verhindern.  Alte oder beschädigte Batterien können Verätzungen bei Hautkontakt verursachen. Benutzen Sie in einem solchen Fall immer entsprechende Schutzhandschuhe.  Gehen Sie sicher, dass die Batterien nicht kurz geschlossen werden. Werfen Sie die Batterien nicht ins Feuer. EX420-de-DE_v3.4 4/15...

  • Seite 4: Sicherheitsanweisungen

    IMMER den Strom abklemmen und die Messkabel abnehmen, bevor Sie die Deckel öffnen, um die Sicherung oder Batterie zu wechseln. NIEMALS das Messgerät bedienen, bevor Sie nicht den Deckel auf der Geräterückseite und den Batteriefachdeckel aufgesetzt und richtig verschlossen haben. EX420-de-DE_v3.4 4/15...

  • Seite 5: Bedienelemente Und Buchsen

    ) (Volt, Amp) Stromstärke kilo (10 ) (Ohm) Farad (elektr. Kapazität)  Mega (10 ) (Ohm) Hertz (Frequenz) Volt Prozent (relatives Einschaltverhältnis) REL Relative Netzstrom Wechselstrom AUTO Automatische Bereichseinstellung Gleichstrom HOLD Anzeige wird aufrechterhalten ºF Grad Fahrenheit ºC Grad Celsius EX420-de-DE_v3.4 4/15...
  • Seite 6 Stecken Sie den Bananenstecker des roten Messkabels in die positive V-Buchse. 4. Berühren Sie den Minuspol des Stromkreises mit der Sondenspitze des schwarzen Messkabels Berühren Sie den Pluspol des Stromkreises mit der Sondenspitze des roten Messkabels 5. Lesen Sie nun die Spannung im Display ab. EX420-de-DE_v3.4 4/15...
  • Seite 7 Berühren Sie den Minuspol des Stromkreises mit der Sondenspitze des schwarzen Messkabels Berühren Sie den Pluspol des Stromkreises mit der Sondenspitze des roten Messkabels Strom auf die Schaltung anwenden. Lesen Sie nun den Strom im Display ab. EX420-de-DE_v3.4 4/15...
  • Seite 8 4. Berühren Sie den Schaltkreis oder das zu prüfende Element mit den Messkabelspitzen. Am besten klemmt man eine Seite des zu prüfenden Elements ab, damit der restliche Schaltkreis die Widerstandsmessung nicht behindert. 5. Lesen Sie nun den Widerstand im Display ab. EX420-de-DE_v3.4 4/15...
  • Seite 9 2. Stecken Sie den Bananenstecker des schwarzen Messkabels in die negative COM-Buchse. Stecken Sie den Bananenstecker des roten Messkabels in die positive ...-Buchse. 3. Berühren Sie den zu prüfenden Kondensator mit den Messkabeln. 4. Lesen Sie nun den Kapazitätswert im Display ab. EX420-de-DE_v3.4 4/15...
  • Seite 10 Der Temperaturfühler muss das zu messende Teil so lange berühren, bis sich die Messanzeige stabilisiert hat (ca. 30 Sekunden). 4. Lesen Sie nun die Temperatur im Display ab. Hinweis: Die Temperatursonde ist mit einem Ministecker vom Typ K ausgerüstet. Ein Adapter Ministecker zu Bananenstecker wird zum Anschluss der Eingangsbananenstecker mitgeliefert. EX420-de-DE_v3.4 4/15...
  • Seite 11 Plusmesskabel in die 20A oder uA/mA Eingangsbuchse eingesteckt und eine nicht strombezogene Funktion (grün, schwarz oder rot) gewählt wird. In diesem Fall das Messgerät ausschalten und das Messkabel in die für die Funktion gewählte richtige Eingangsbuchse stecken. EX420-de-DE_v3.4 4/15...

  • Seite 12: Technische Daten

    (3,0% Messung +5 Ziffern) 400nF 0,1nF 4F 0,001F (3,5% Messung +5 Ziffern) 40F 0,01F (5,0% Messung +5 Ziffern) 100F 0,1F ANMERKUNG: Die Genauigkeit ist bei 18 C bis 28 C (65 F bis 83 F) und unter 75% relativer Luftfeuchte festgestellt. EX420-de-DE_v3.4 4/15...
  • Seite 13 187 x 81 x 50mm (7,36” x 3,2” x 2,0”) (einschl. Halter) Sicherheit Nur für den Gebrauch in Räumen und im Einklang mit den Anforderungen zur doppelten Isolierung gemäß IEC1010-1 (2001): EN61010-1 (2001) Überspannungskategorie III 600V und Kategorie II 1000V, Verschmutzungsgrad 2. EX420-de-DE_v3.4 4/15...

  • Seite 14: Wartung

    WARNUNG : Stromschlaggefahr. Das Messgerät nicht bedienen, bevor der Batteriefachdeckel richtig aufgesetzt und verschlossen ist. ANMERKUNG: Wenn das Messgerät nicht richtig funktioniert, prüfen Sie, ob die Sicherungen durchgebrannt sind oder die Batterie leer ist oder ob beide richtig eingelegt sind. EX420-de-DE_v3.4 4/15...

  • Seite 15: Auswechseln Der Sicherungen

    Nun die mittlere Leiterplatte richtig auf die Steckverbinder aufsetzen und leicht andrücken. Den rückseitigen Deckel wieder aufsetzen, Batterie einlegen und den Batteriefachdeckel schließen. WARNUNG : Stromschlaggefahr. das Messgerät nicht bedienen, bevor der Sicherungsdeckel richtig aufgesetzt und verschlossen ist. Copyright © 2013‐2015 FLIR Systems, Inc.  Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form.  ISO‐9001 Certified  www.extech.com  EX420-de-DE_v3.4 4/15...
