Inhaltszusammenfassung für Extech Instruments EX530

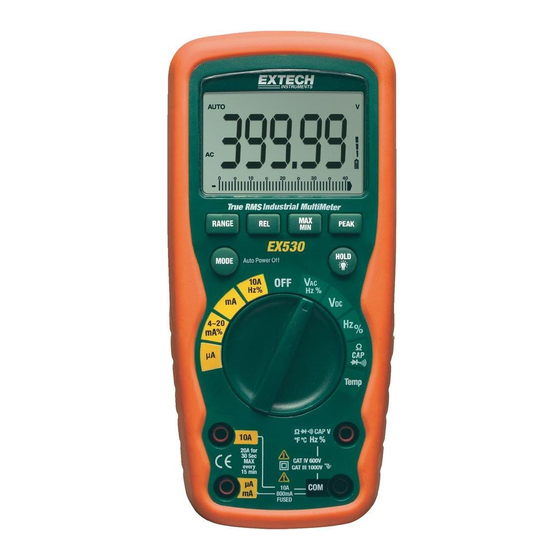

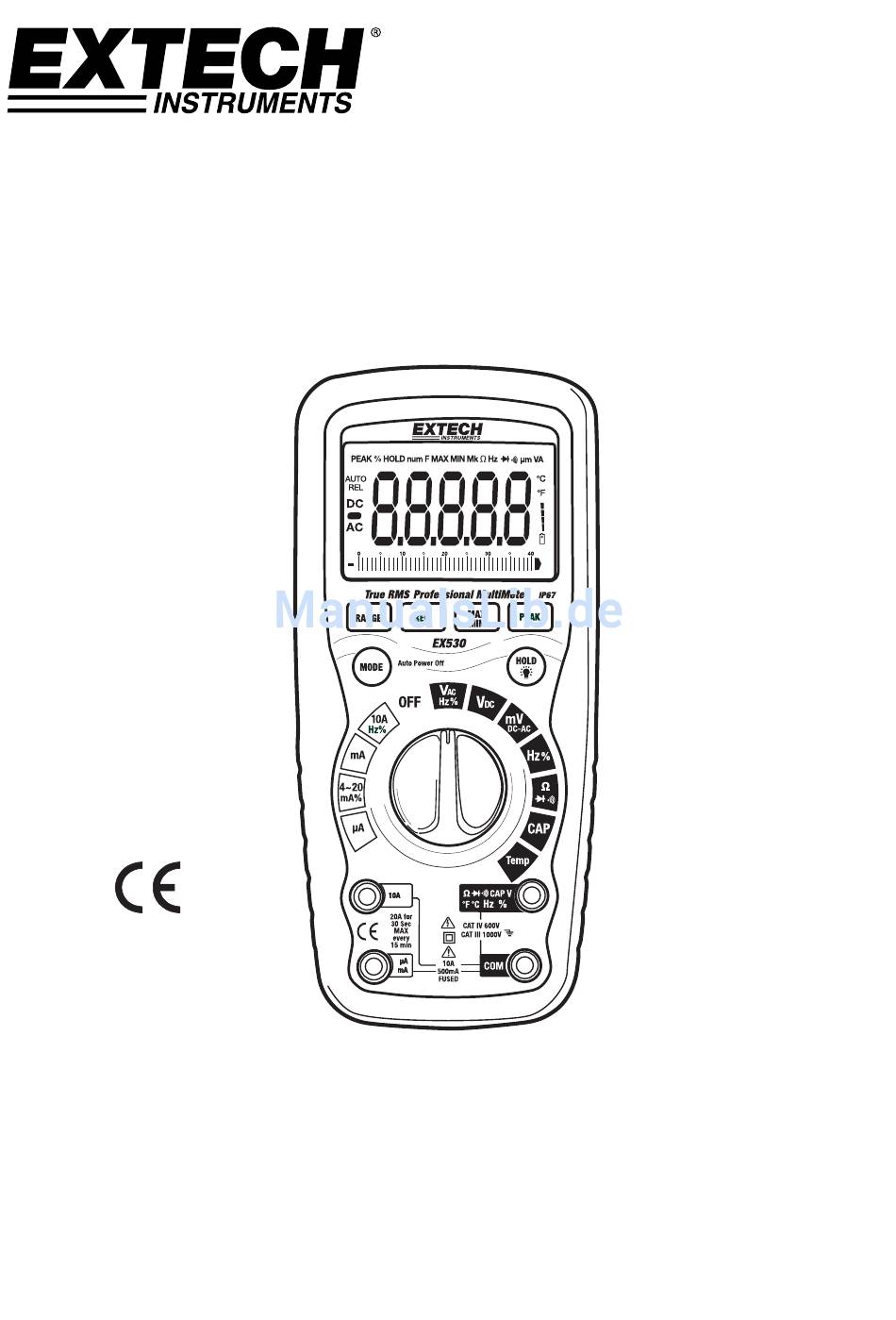

- Seite 1 Bedienungsanleitung True RMS Multimeter Modell EX530...
- Seite 2 Einführung Wir gratulieren Ihnen zur Wahl des Extech EX530 True RMS Messgerätes. Der EX530 bietet die Funktionen der Wechselspannungs-/Gleichspannungs-, Wechselstrom-/Gleichstrom-, Widerstands- Messung, Kapazität, Frequenz, Arbeitszyklus, Dioden- Durchgangsprüfung sowie Doppelthermoelement (Temperatur). Sicherheit Dieses Symbol platziert neben einem anderen Symbol-, Anschluss- oder Bediengerät zeigt an, dass sich der Nutzer auf eine Erklärung in der...
- Seite 3 Entladung und Auslaufen zu bewahren. • Ausgelaufene oder beschädigte Batterien können bei Hautkontakt zu Verätzungen führen. Tragen Sie daher in solchen Fällen immer geeignete Handschuhe. • Achten Sie darauf, dass die Batterien nicht kurzgeschlossen sind. Werfen Sie Batterien nicht ins Feuer. EX530-de-DE_v3.8 4/15...
-
Seite 4: Sicherheitshinweise
Benutzen Sie das Messgerät NIEMALS, bevor die hintere Abdeckung und die Batterie- /Sicherungsabdeckung am richtigen Platz und sicher befestigt sind. Wenn die Ausrüstung in einem nicht vom Hersteller vorgegebenem Sinne genutzt wird, kann der Schutz, der durch die Ausrüstung bereitgestellt wird, gehindert werden. EX530-de-DE_v3.8 4/15... - Seite 5 ) (Volt, Ampere) Ampere Kilo (10 ) (Ohm) Farad (Kapazität) Mega (10 ) (Ohm) Ω PEAK Spitzenwert halten Hertz (Frequenz) Volt Prozent (relative Einschaltdauer) Relativ Wechselstrom AUTO Automatikbereich Gleichstrom HOLD Anzeige halten ºF Grad Fahrenheit ºC Grad Celsius Maximum Minimum EX530-de-DE_v3.8 4/15...
-
Seite 6: Messungen Von Gleichspannung
5. Lesen Sie die Spannung in der Anzeige ab. 6. Drücken Sie die taste MODE, um "Hz" anzuzeigen. 7. Lesen Sie die Frequenz in der Anzeige ab. 8. Drücken Sie die Taste MODE nochmals, um "%" anzuzeigen. 9. Lesen Sie die %-Angabe in der Anzeige ab. EX530-de-DE_v3.8 4/15... -
Seite 7: Messungen Von Wechselstrom/Gleichstrom
11. Lesen Sie die Frequenz in der Anzeige ab. 12. Drücken Sie die Taste MODE nochmals für einen Moment, um "%" anzuzeigen. 13. Lesen Sie die %-Angabe in der Anzeige ab. 14. Drücken und halten Sie die Taste MODE, um zur Stromstärkemessung zurückzukehren. EX530-de-DE_v3.8 4/15... -
Seite 8: Widerstandsmessungen
" und „Ω” auf der Anzeige anzuzeigen. Berühren Sie mit den Prüfspitzen den Stromkreis oder das Kabel, das Sie überprüfen wollen. Wenn der Widerstand weniger als ca. 35Ω beträgt, ertönt ein akustisches Signal. Wenn der Stromkreis offen ist, zeigt die Anzeige “OL” an. EX530-de-DE_v3.8 4/15... -
Seite 9: Temperaturmessungen
Verbinden Sie die schwarze Messleitung mit der negativen COM- Buchse. Verbinden Sie die rote Messleitung mit der positiven V- Buchse. Berühren Sie mit den Prüfspitzen den Kondensator, der getestet werden soll. Lesen Sie die Kapazität in der Anzeige ab. EX530-de-DE_v3.8 4/15... -
Seite 10: Frequenzmessungen
Drücken Sie die Taste MAX./MIN. nochmals und das Anzeigesymbol „MIN“ erscheint. Das Messgerät zeigt die Minimalanzeige und hält diesen Wert fest, bis ein neuer "MINIMALWERT" erreicht wird. Um den Modus MAX./MIN. zu verlassen, drücken und halten Sie die Taste MAX./MIN. 2 Sekunden lang. EX530-de-DE_v3.8 4/15... -
Seite 11: Hintergrundbeleuchtung
Die Abschaltautomatik schaltet das Messgerät nach 15 Minuten des Nichtgebrauchs aus. Um die Abschaltautomatik zu deaktivieren, drücken Sie die Taste MODE und schalten das Messgerät ein. „APO d“ erscheint in der Anzeige. Schalten Sie das Messgerät aus und dann wieder ein, um das Abschaltautomatik wieder zu aktivieren. EX530-de-DE_v3.8 4/15... - Seite 12 Tuch ab. Benutzen Sie KEINE Chemikalien, Reinigungsflüssigkeiten oder Reinigungsmittel. BENUTZEN BATTERIEN EMPFOHLENEN GRÖSSE EMPFOHLENEN TYPS. Entfernen Sie beschädigte Batterien, damit diese nicht auslaufen oder das Gerät beschädigen. WENN DAS MESSGERÄT FÜR EINEN LÄNGEREN ZEITRAUM NICHT BENUTZT WIRD, sollten die Batterien entfernt werden, um einer Beschädigung vorzubeugen. EX530-de-DE_v3.8 4/15...
-
Seite 13: Batteriewechsel Und Batteriestandanzeige
Sammelstelle zur Entsorgung von elektrischen und elektronischen Geräten zu nehmen. Andere Battery Safety Reminders o Batterien niemals in ein Feuer. Akkus können explodieren oder auslaufen. o Niemals Akkutypen. Immer neue Batterien des gleichen Typs EX530-de-DE_v3.8 4/15... -
Seite 14: Sicherungswechsel
Batterie wieder ein und installieren Sie die Batteriefachabdeckung wieder mit den Schrauben "B". 8. Legen Sie den Gummischutzrahmen wieder am Messgerät an. WARNUNG: Um einen elektrischen Stromschlag zu vermeiden, bedienen Sie das Messgerät nicht bevor die hintere Abdeckung und die Sicherheitsabdeckung am richtigen Platz und sicher befestigt sind. EX530-de-DE_v3.8 4/15... -
Seite 15: Spezifikationen
(20A: 30 Sekunden max. mit reduzierter Genauigkeit) Alle Wechselspannungsbereiche sind festgelegt von 5 % des Bereiches bis 100 % des Bereiches. HINWEIS: Genauigkeit ist ausgewiesen zwischen 65°F und 83°F (18°C und 28°C) und weniger als 75 % relative Luftfeuchtigkeit. EX530-de-DE_v3.8 4/15... - Seite 16 0.01% ±50 Stellen 0mA=-25 %, 4mA=0 %, 20mA=100 %, 24mA=125 % Hinweis: Genauigkeitsangaben bestehen aus zwei Elementen: (% Messwert) – Dies ist die Genauigkeit des gemessenen Stromkreises. (+Stellen) – Dies ist die Genauigkeit der Umrechnung Analog-zu-Digital. EX530-de-DE_v3.8 4/15...
- Seite 17 (2004), CAN/CSA C22.2 Nr. 61010-1, 2. Ausgabe (2004), und UL 61010B-2-031, 1. Ausgabe (2003) Zulassungen UL, CE UL Registrierung Die UL Markierung zeigt nicht an, dass dieses Produkt für die Genauigkeit seiner Messwerte ausgewertet worden ist. Copyright © 2013‐2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com EX530-de-DE_v3.8 4/15...
