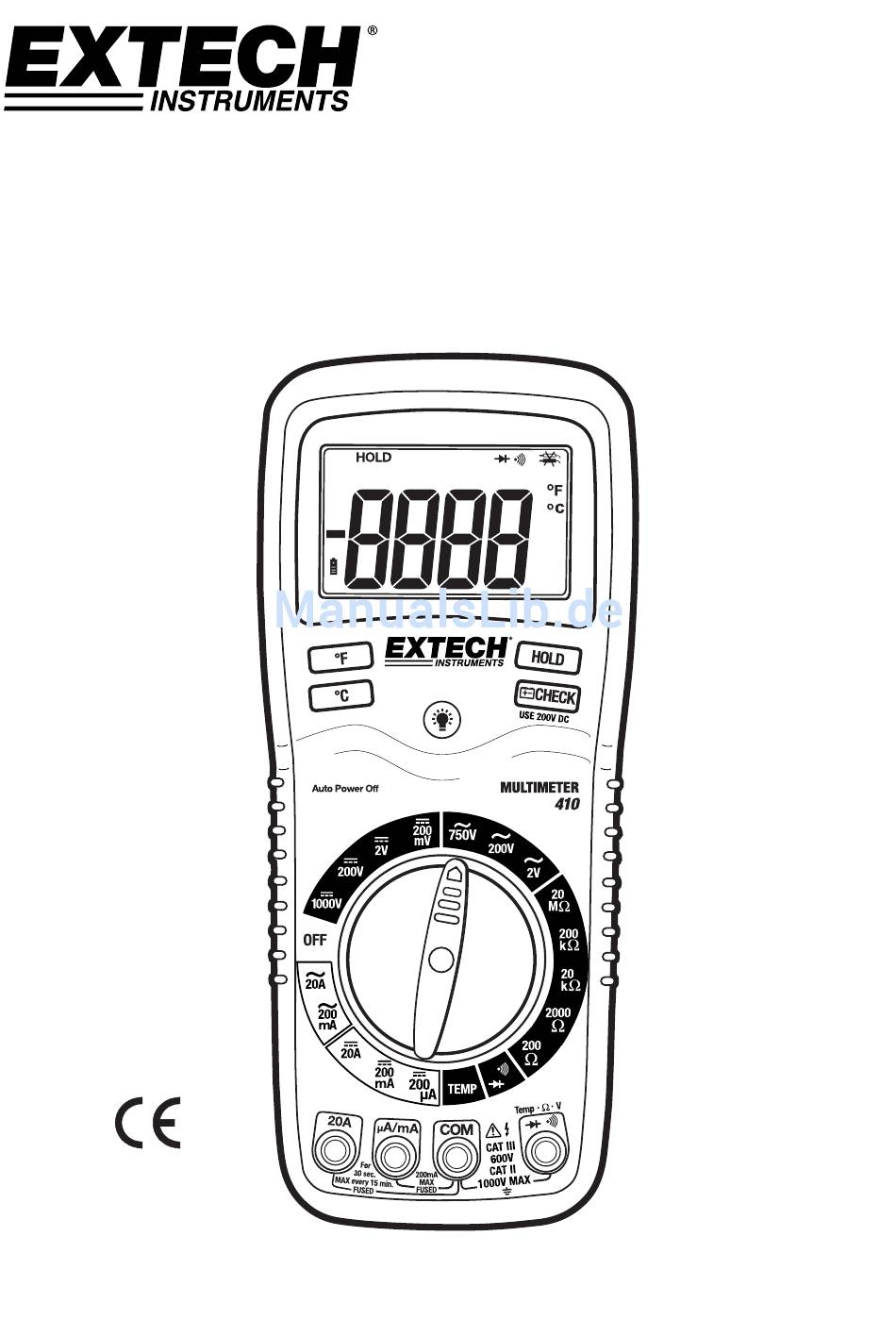

- Seite 1 Bedienungsanleitung Digitale Handmultimeter Extech 410...
-
Seite 2: Internationale Sicherheitssymbole

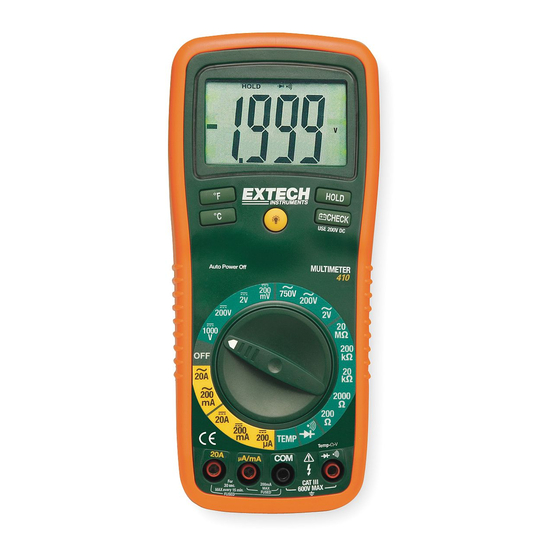

Einführung Wir gratulieren Ihnen zum Kauf des Extech EX410. Dieses Messgerät bietet Ihnen Messfunktionen wie Spannung, Strom, Widerstand, Diodentest und Durchgangsprüfung plus Temperaturfühler. Bei sorgfältiger und vorsichtiger Behandlung wird Ihnen dieses Gerät jahrelange zuverlässige Dienste leisten. Sicherheit Internationale Sicherheitssymbole Dieses, direkt mit einem anderen Symbol oder Terminal angezeigte Symbol bedeutet, dass der Benutzer detaillierte Angaben in der Bedienungsanleitung nachschlagen muss. - Seite 3 Auslaufen zu verhindern. Alte oder beschädigte Batterien können Verätzungen bei Hautkontakt verursachen. Benutzen Sie in einem solchen Fall immer entsprechende Schutzhandschuhe. Gehen Sie sicher, dass die Batterien nicht kurz geschlossen werden. Werfen Sie die Batterien nicht ins Feuer. EX410-de-DE_V5.5 4/15...
-
Seite 4: Sicherheitsanweisungen
IMMER den Strom abklemmen und die Messkabel abnehmen, bevor Sie die Deckel öffnen, um die Sicherung oder Batterie zu wechseln. NIEMALS das Messgerät bedienen, bevor Sie nicht den Deckel auf der Geräterückseite und den Batteriefachdeckel aufgesetzt und richtig verschlossen haben. EX410-de-DE_V5.5 4/15... -
Seite 5: Bedienelemente Und Buchsen
10. Haltetaste 11. Taste für die Hintergrundbeleuchtung Hinweis: Standfuß zum Ausklappen und Batteriefach befinden sich auf der Geräterückseite. Symbole und Anzeigen •))) Durchgang Diodentest Batteriestand Fehler des Messkabelanschlusses HOLD Anzeige wird aufrechterhalten ºF Grad Fahrenheit ºC Grad Celsius EX410-de-DE_V5.5 4/15... - Seite 6 4. Lesen Sie nun die Spannung im Display ab. Stellen Sie den Funktionswahlschalter langsam, nach und nach auf einen niedrigeren V DC ein, um einen Messwert mit höherer Auflösung zu erhalten. Bei einer umgekehrten Polung erscheint das Minuszeichen (-) vor dem Wert. Gleichspannung EX410-de-DE_V5.5 4/15...
- Seite 7 Berühren Sie die „heiße“ Seite des Stromkreises mit der Sondenspitze des roten Messkabels 4. Lesen Sie nun die Spannung im Display ab. Stellen Sie den Funktionswahlschalter langsam, nach und nach auf einen niedrigeren V AC ein, um einen Messwert mit höherer Auflösung zu erhalten. Wechselspannung EX410-de-DE_V5.5 4/15...
- Seite 8 6. Berühren Sie den Minuspol des Stromkreises mit der Gleichstrom Sondenspitze des schwarzen Messkabels Batterie mA & uA Berühren Sie den Pluspol des Stromkreises mit der Sondenspitze des roten Messkabels 7. Strom auf die Schaltung anwenden. 8. Lesen Sie nun den Strom im Display ab. EX410-de-DE_V5.5 4/15...
- Seite 9 Elements ab, damit der restliche Schaltkreis die Widerstandsmessung nicht behindert. 4. Lesen Sie nun den Widerstand im Display ab und stellen Sie den Funktionswahlschalter auf die niedrigste -Position, die höher als der aktuelle oder irgendein geschätzter Widerstandswert ist. Widerstand EX410-de-DE_V5.5 4/15...
- Seite 10 Messanzeige stabilisiert hat. 5. Lesen Sie nun die Temperatur im Display ab. Hinweis: Die Temperatursonde ist mit einem Ministecker vom Typ K ausgerüstet. Ein Adapter Ministecker zu Bananenstecker wird zum Anschluss der Eingangsbananenstecker mitgeliefert. EX410-de-DE_V5.5 4/15...
-
Seite 11: Hintergrundbeleuchtung
ANMERKUNG: Die Genauigkeitsangaben bestehen aus zwei Elementen: (% Messwert) – Dies ist die Genauigkeit des Messschaltkreises. (+ Ziffern) – Dies ist die Genauigkeit des Analog-Digital-Wandlung. ANMERKUNG: Die Genauigkeit ist bei 18°C bis 28°C (65°F bis 83°F) und unter 75% relativer Luftfeuchte festgestellt. EX410-de-DE_V5.5 4/15... - Seite 12 187 x 81 x 50mm (7,36” x 3,2” x 2,0”) (einschl. Halter) Sicherheit Nur für den Gebrauch in Räumen und im Einklang mit den Anforderungen zur doppelten Isolierung gemäß IEC1010-1 (2001): EN61010-1 (2001) Überspannungskategorie III 600V und Kategorie II 1000V, Verschmutzungsgrad 2. EX410-de-DE_V5.5 4/15...
-
Seite 13: Wartung
WARNUNG : Stromschlaggefahr. Das Messgerät nicht bedienen, bevor der Batteriefachdeckel richtig aufgesetzt und verschlossen ist. ANMERKUNG: Wenn das Messgerät nicht richtig funktioniert, prüfen Sie, ob die Sicherungen durchgebrannt sind oder die Batterie erschöpft ist oder ob beide richtig eingelegt sind. EX410-de-DE_V5.5 4/15... -
Seite 14: Auswechseln Der Sicherungen
8. Nun die mittlere Leiterplatte richtig auf die Steckverbinder aufsetzen und leicht andrücken. 9. Den rückseitigen Deckel wieder aufsetzen, Batterie einlegen und den Batteriefachdeckel schließen. WARNUNG : Stromschlaggefahr. Sas Messgerät nicht bedienen, bevor der Sicherungsdeckel richtig aufgesetzt und verschlossen ist. Kopierecht © 2013‐2015 FLIR Systems, Inc. Alle rechten voorbehouden met inbegrip van de volledige of gedeeltelijke reproductie in gelijk welke vorm. ISO‐9001 Certified www.extech.com EX410-de-DE_V5.5 4/15...
