Hinweise zu Messleitungen
Die die Kappen der Messspitzen können bei CAT II 1000 V Installationen entfernt werden.
Verwenden Sie bei CAT III 1000 V oder CAT IV 600 V Installationen die Kappen der Messspitzen.
Messen Sie keine Spannungen > 1000 V AC oder DC. Entfernen Sie vor dem Anschluss der
Messleitung an das Messgerät die die Aufbewahrungskappen an den Enden der Messleitungen.
Spannungsmessungen
WARNUNG: Entfernen Sie bei CAT II 1000 V Installationen die Kappen der Messspitzen. Ve
rwenden Sie bei CAT III 1000 V oder CAT IV 600 V Installationen die Kappen der Messspitzen. Me
ssen Sie keine Spannungen größer als 1000 V.
VORSICHT: Schließen Sie vor dem Verbinden der Messleitungen mit dem Stromkreis oder
dem Gerät zuerst die schwarze vor der roten Leitung an. Beim Trennen der Messleitungen entfer
nen Sie zuerst die rote vor der schwarzen Leitung.
Wechselspannungsmessungen
Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM) Buchse und
den Bananenstecker der roten Messleitung in die positive (V/Ω) Buchse.
1. Drehen Sie den Funktionsschalter auf die Position
2. Das Messgerät verwendet standardmäßig di
e automatische Bereichswahl (auf dem Displ
ay wird „Auto" angezeigt). Rufen Sie mit der
Taste R die manuelle Bereichswahl auf. Halt
en Sie die Taste R gedrückt, um zur die auto
matischen Bereichswahl zurückzukehren (au
f dem Display wird Auto angezeigt).
3. Lesen Sie die Warn‐ und Vorsichtshinweise u
nd Anmerkungen oben zur Verwendung der
Kappen der Messspitzen.
4. Legen Sie die Messspitzen an den zu prüfend
en Stromkreis.
5. Lesen Sie den digitalen Wert und die Balken
grafik der Messung auf dem Display ab. Das
Display zeigt das Messergebnis auch mit de
m exakten Dezimalpunkt und der Messart bz
w. dem Maßeinheitssymbol an.
6. Beachten Sie, dass das Spannungswarnsymbol angezeigt wird, wenn eine Spannung vorha
nden ist.
7. Zeigen Sie mit der Taste M die Frequenz (Hz) der gemessenen Spannung an.

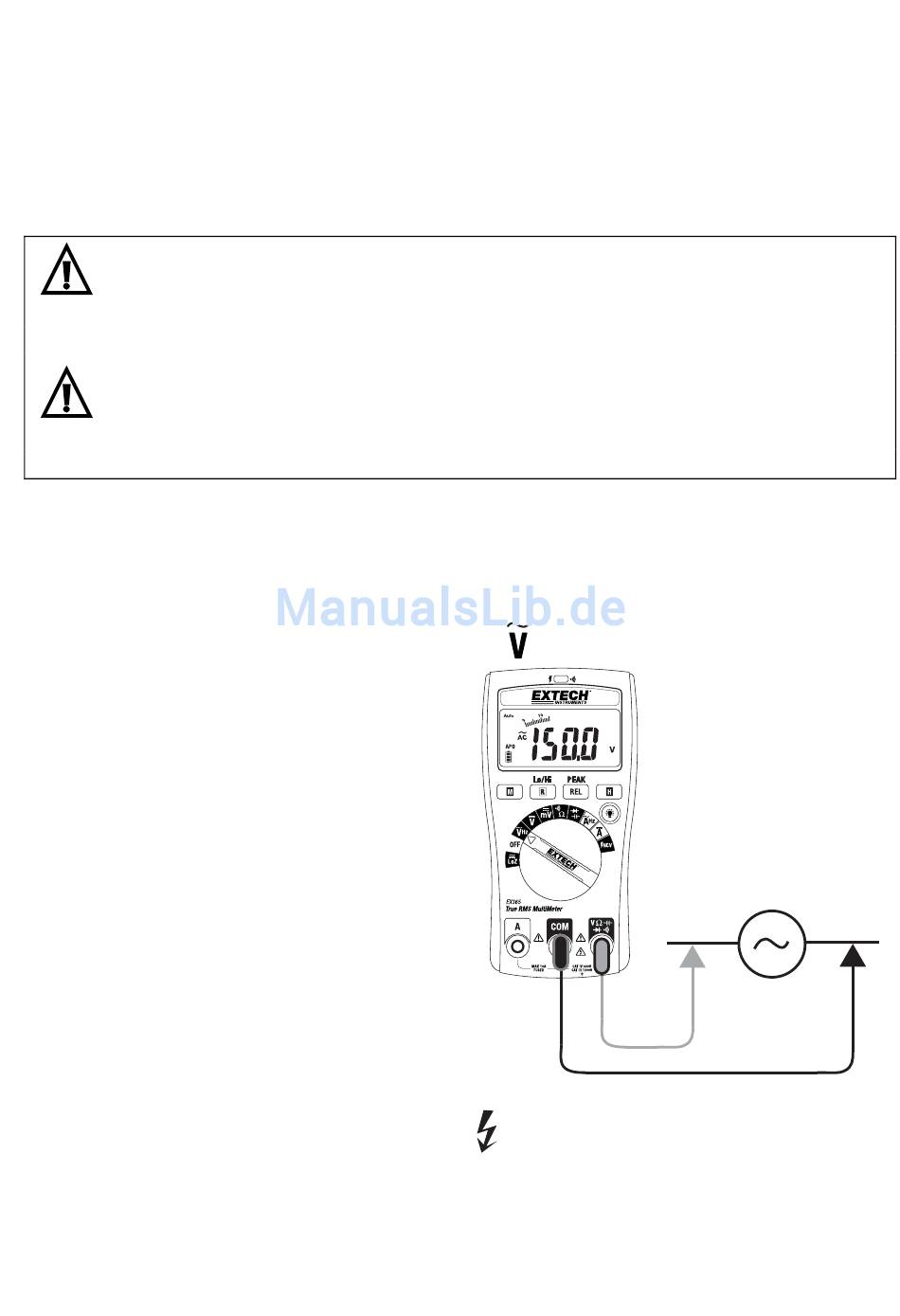

Abb. 4‐1 AC‐SPANNUNGSMESSUNGEN
.
