True rms multimeter

Werbung

Bedienungsanleitung

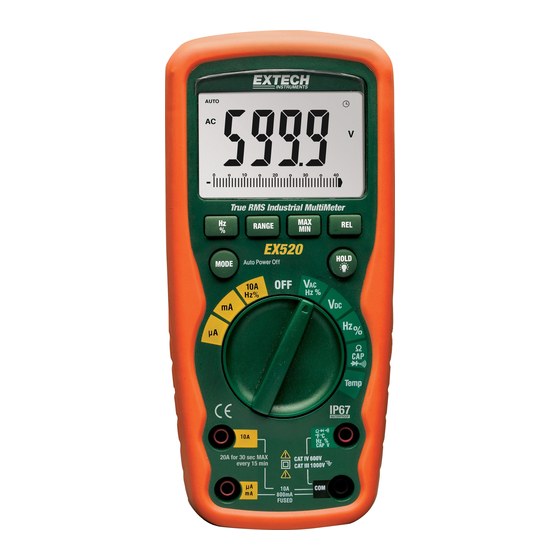

True RMS Multimeter
Extech EX520

Werbung

loading

Inhaltszusammenfassung für Extech Instruments Extech EX520

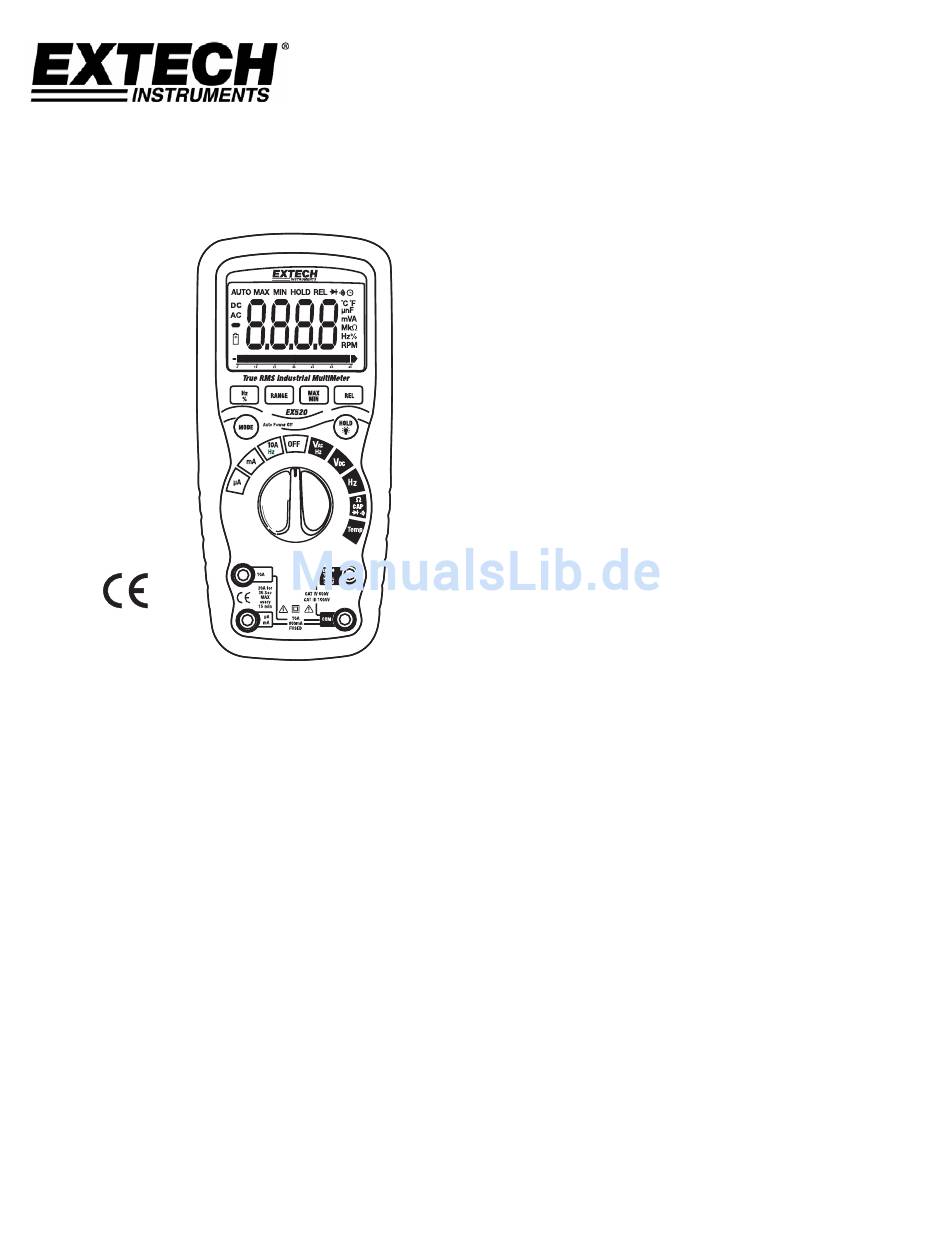

  • Seite 1 Bedienungsanleitung True RMS Multimeter Extech EX520...
  • Seite 2 Einführung Wir gratulieren Ihnen zur Wahl des Extech EX520 True RMS Messgerätes. Der EX520 bietet die Funktionen der Wechselspannungs-/Gleichspannungs-, Wechselstrom- /Gleichstrom-, Widerstands-Messung, Kapazität, Frequenz, Dioden- und Durchgangsprüfung sowie Doppelthermoelement (Temperatur). Sicherheit Dieses Symbol platziert neben einem anderen Symbol-, Anschluss- oder Bediengerät zeigt an, dass sich der Nutzer auf eine Erklärung in der...
  • Seite 3 VORSICHT • Unvorsichtige Nutzung dieses Messgerätes kann zu Beschädigungen, elektrischem Schlag, Verletzungen oder zum Tod führen. Lesen und verstehen Sie diese Bedienungsanleitung, bevor Sie das Messgerät verwenden. • Entfernen Sie immer die Messleitungen, bevor Sie die Batterien oder Sicherungen wechseln. •...
  • Seite 4 SICHERHEITSHINWEISE Dieses Messgerät wurde für eine sichere Nutzung entwickelt, muss aber mit Vorsicht behandelt werden. Für eine sichere Handhabung, müssen die untenstehenden Regeln sorgfältig beachtet werden. Setzen Sie das Gerät NIEMALS Spannungen oder Stromstärken aus, die das festgelegte Maximum überschreiten. Eingangsschutzgrenzen Funktion Maximaler Eingang...
  • Seite 5 Funktionsschalter und Anschlüsse LCD (Flüssigkristallanzeige) Taste RANGE Taste Hz und % Taste MODE Funktionsschalter (Drehschalter) mA, µA und 10A Anschlussbuchsen Anschlussbuchse COM Positive Anschlussbuchse Taste HOLD und Hintergrundbeleuchtung Taste RELATIVE Taste MAX./MIN. Hinweis: Ständer und Batteriefach befinden sich auf der Rückseite des Gerätes. Symbole und Signale Abschaltautomatik •)))
  • Seite 6 Bedienungsanweisung WARNUNG: Lebensgefahr durch Stromschlag. Hochspannungskreisläufe, Wechselstrom und Gleichstrom, sind sehr gefährlich und sollten mit größter Vorsicht gemessen werden. 1. Drehen Sie den Funktionsschalter immer in die Position OFF, wenn das Messgerät nicht benutzt wird. 2. Wenn während einer Messung in der Anzeige „OL“ erscheint, übersteigt der Wert den Bereich, den Sie ausgewählt haben.
  • Seite 7 MESSUNGEN VON WECHSELSTROM/GLEICHSTROM VORSICHT: Nehmen Sie 20A Strommessungen nicht länger als 30 Sekunden vor. Das Überschreiten von 30 Sekunden kann zu Beschädigungen des Messgerätes und/oder der Prüfspitzen führen. 1. Verbinden Sie die schwarze Messleitung mit der negativen COM-Buchse. 2. Für Strommessungen von bis zu 6000mA, stellen Sie den Funktionsschalter auf die Position ųA für Wechselstrom (auf die "gelbe"...
  • Seite 8 WIDERSTANDSMESSUNGEN WARNUNG: Um einen elektrischen Schlag zu vermeiden, entfernen Sie das zu testende Gerät vom Strom, und entladen Sie alle Kondensatoren bevor Sie jegliche Widerstandsmessungen vornehmen. Entfernen Sie die Batterien und ziehen Sie das Netzkabel heraus. Stellen sie den Funktionsschalter auf die Position Ω C AP Verbinden Sie die schwarze Messleitung mit der negativen COM-Buchse.
  • Seite 9 TEMPERATURMESSUNGEN Stellen Sie den Funktionsschalter auf die grüne Position Temp. Verbinden Sie den Stecker der Temperaturtestspitze mit der Ausgangsbuchse (wie in der Abbildung gezeigt) und achten Sie dabei unbedingt auf korrekte Polarität. Drücken Sie die Taste MODE, um „ºF” oder „ºC” anzuzeigen. Berühren Sie mit der Temperaturtestspitze den Bereich, dessen Temperatur Sie messen wollen.
  • Seite 10 Automatische/Manuelle Messbereichsauswahl Wenn das Messgerät das erste Mal eingeschaltet wird, geht es automatisch in den Automatikmodus. Dieser wählt automatisch die besten Bereiche aus, in denen die Messungen gemacht werden, und ist allgemein der beste Modus für die meisten Messungen. Für Messsituationen, bei denen es nötig ist, einen Bereich manuell einzustellen, gehen Sie bitte wie folgt vor: 1.
  • Seite 11 HINTERGRUNDBELEUCHTUNG Drücken Sie die Taste HOLD für länger als 1 Sekunde, um die Hindergrundbeleuchtung einzuschalten. Das Hindergrundlicht schaltet sich automatisch nach 10 Sekunden wieder aus. Halten Die Haltefunktion hält das Ergebnis im Display fest. Drücken Sie die Taste HOLD kurzfristig, um die Funktion HALTEN zu aktivieren oder zu verlassen ABSCHALTAUTOMATIK Die Abschaltautomatik schaltet das Messgerät nach 15 Minuten des Nichtgebrauchs aus.
  • Seite 12 Instandhaltung WARNUNG: Um einen elektrischen Stromschlag zu vermeiden, trennen Sie die Messleitungen von jeglicher Spannungsquelle, bevor Sie die Abdeckung der Batterien oder Sicherungen öffnen. WARNUNG: Um einen elektrischen Stromschlag zu vermeiden, benutzen Sie das Messgerät nie, bevor die hintere Abdeckung und die Sicherheitsabdeckung am richtigen Platz und sicher befestigt sind.
  • Seite 13 BATTERIEWECHSEL UND BATTERIESTANDANZEIGE WARNUNG: Um einen elektrischen Schlag zu vermeiden, trennen Sie die Messleitungen von allen Spannungsquellen, bevor Sie das Batteriefach öffnen. Benutzen Sie das Messgerät nicht, bevor die hintere Abdeckung und die Sicherheitsabdeckung am richtigen Platz und sicher befestigt sind. 1.
  • Seite 14 WARNUNG: Um einen elektrischen Stromschlag zu vermeiden, bedienen Sie das Messgerät nicht, bevor das Batteriefach am richtigen Platz und sicher befestigt ist. HINWEIS: Wenn Ihr Messgerät nicht richtig funktioniert, überprüfen Sie die Sicherungen und Batterien, um sicherzugehen, dass diese immer noch gut und richtig eingebaut sind. F1 F2 SICHERUNGSWECHSEL WARNUNG: Um einen elektrischen Stromschlag zu vermeiden, trennen Sie die...
  • Seite 15: Spezifikationen

    Spezifikationen Funktion Bereich Auflösung Genauigkeit Gleichspannung 600mV 0.1mV (V DC) 0.001V 0.01V ±(0,09% Messwert + 2 Stellen) 600V 0.1V 1.000V Wechselspannung 50 bis 60Hz 40 Hz to 1kHz (V AC) 0.001V 0.01V ±(1,0% Messwert ±(2,0% Messwert +3 Stellen) +3 Stellen) 600V 0.1V 1.000V...
  • Seite 16 Funktion Bereich Auflösung Genauigkeit Widerstand 600Ω 0.1Ω 6kΩ 0.001kΩ ±(0,3% Messwert +4 Stellen) 60kΩ 0.01kΩ 600kΩ 0.1kΩ 6MΩ 0.001MΩ ±(0,3% Messwert +20 Stellen) 40MΩ 0.01MΩ Kapazität 60nF 0.01 nF 600nF 0.1 nF ±(3,5% Messwert +4 Stellen) 6µF 0.001µF 60µF 0.01µF 600µF 0.1µF 1000µF...
  • Seite 17 Gehäuse doppelt isoliertes, wasserdicht (IP67) Sturzfestigkeit 2 Meter (6,5 ft) Testdiode Teststrom 0,9 mA maximal Offene Stromkreisspannung: 2,8 V Gleichstrom Durchgang prüfen Ein akustisches Signal ertönt, wenn die Durchgangsprüfung weniger als ca. 100 Ω beträgt, Teststromstärke 35mA. Temperatursensor Erfordert K-Thermoelement Eingangsscheinwiderstand 10 MΩ...
