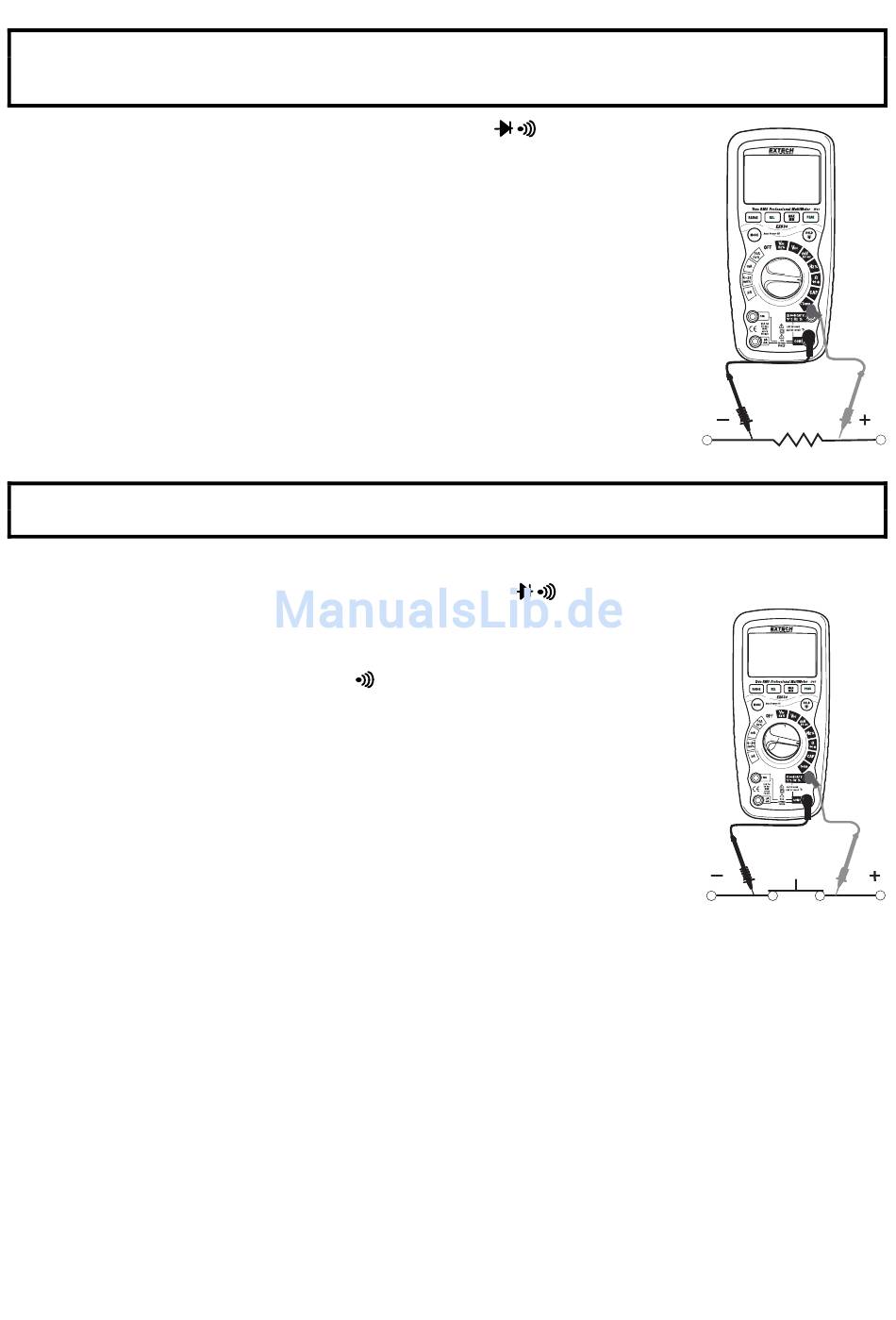

WIDERSTANDSMESSUNGEN
WARNUNG: Um einen elektrischen Schlag zu vermeiden, schalten Sie das zu testende Gerät
spannungsfrei, und entladen Sie alle Kondensatoren bevor Sie jegliche Widerstandsmessungen
vornehmen. Entfernen Sie die Batterien und ziehen Sie das Netzkabel heraus.
1.
Stellen sie den Funktionsschalter auf die Position Ω
2.
Verbinden Sie die schwarze Messleitung mit der negativen COM-Buchse.
3.
Verbinden Sie die rote Messleitung mit der positiven Ω-Buchse.
4.
Drücken Sie die Taste MODE, um „Ω" auf der Anzeige anzuzeigen.
5.
Berühren Sie mit den Prüfspitzen quer den Stromkreis oder das Teil, das
getestet wird. Am Besten eine Seite des zu testenden Stromkreises
entfernen, damit der restliche Kreislauf nicht durch die
Widerstandsanzeige gestört wird.
6.
Lesen Sie den Widerstand in der Anzeige ab.
DURCHGANGSPRÜFUNG
WARNUNG: Durchgangsprüfungen dürfen nur an spannungsfreien Schaltungen und Anlagen
durchgeführt werden.
1.
Stellen Sie den Funktionsschalter auf die Position Ω
2.
Verbinden Sie die schwarze Messleitung mit der negativen COM-Buchse
und die rote Messleitung mit der positiven Ω-Buchse.
3.
Drücken Sie die Taste MODE, um "
anzuzeigen.
4.
Berühren Sie mit den Prüfspitzen den Stromkreis oder das Kabel, das Sie
überprüfen wollen.
5.
Wenn der Widerstand weniger als ca. 35Ω beträgt, ertönt ein akustisches
Signal. Wenn der Stromkreis offen ist, zeigt die Anzeige "OL" an.
.
" und „Ω" auf der Anzeige
8
.
EX530-de-DE_v3.8 4/15
