Gleichspannungsmessungen
1.
Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM) Buchs
e und den Bananenstecker der roten Messleitung in die positive (V/Ω) Buchse.
2.
Drehen Sie den Funktionsschalter auf die Stellung V.
3.
Drücken Sie die Taste MODE, um DC (Gleichspannung) zu wähle
n (falls nötig).
4.
Legen Sie die Prüfspitzen an den zu prüfenden Stromkreis. Acht
en Sie unbedingt auf die richtige Polarität (rote Messleitung an
Positiv, schwarze Messleitung an Negativ).
5.
Lesen Sie nun den Spannungs‐Messwert im Display ab. Das Displ
ay zeigt das Messergebnis mit dem exakten Dezimalpunkt an. B
ei umgekehrter Polarität zeigt das Display vor dem Wert ein Min
uszeichen (‐) an.
6.
Das Messgerät kann Gleichspannungen bis 600 V erkennen.
7.
Wenn eine Spannung gemessen wird, leuchtet die LED der NCV
Spannungserkennung auf.
Widerstandsmessungen
Vorsicht: Schalten Sie das zu prüfende Gerät vor der Messung aus. Nicht an Stromkreisen oder
Geräten messen, an denen 60 VDC oder 30 VAC vorhanden sind.
1.
Stecken Sie den Bananenstecker der schwarzen
Messleitung in die negative (COM) Buchse. Stecken Sie den
Bananenstecker der roten Messleitung in die positive (V/Ω)
Buchse.
2.
Stellen Sie den Funktionsschalter auf die Stellung Ω.
3.
Wählen Sie mit der Taste MODE das Ω‐Symbol auf dem
Display, das nur Widerstand anzeigt (Ohne Anzeige
Symbols für die akustische Stromdurchgangsprüfung).
4.
Halten Sie die Prüfspitzen an den zu prüfenden Stromkreis
oder das zu prüfende Bauteil. Es ist empfehlenswert, eine
Seite des zu prüfenden Bauteils vom Rest des Stromkreises
zu trennen, damit dieser nicht durch die
Widerstandsmessung beeinträchtigt wird.
5.
Lesen Sie nun den Widerstands‐Messwert im Display ab.
Das Display zeigt das Messergebnis mit dem exakten
Dezimalpunkt an.

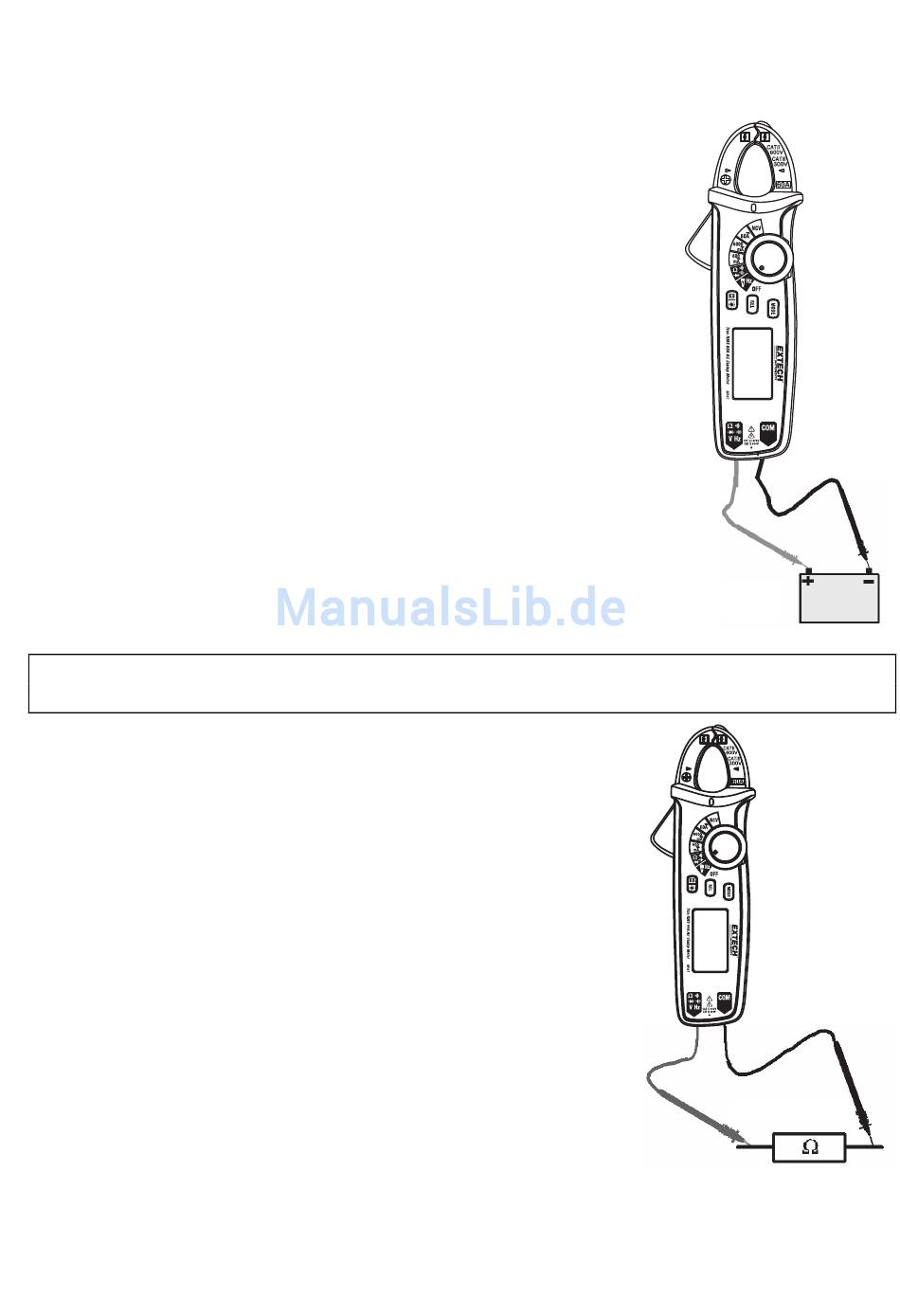

Abb. 6 GLEICHSPANNUNGSMESSUNGEN
Abb. 7 WIDERSTANDSMESSUNGEN
