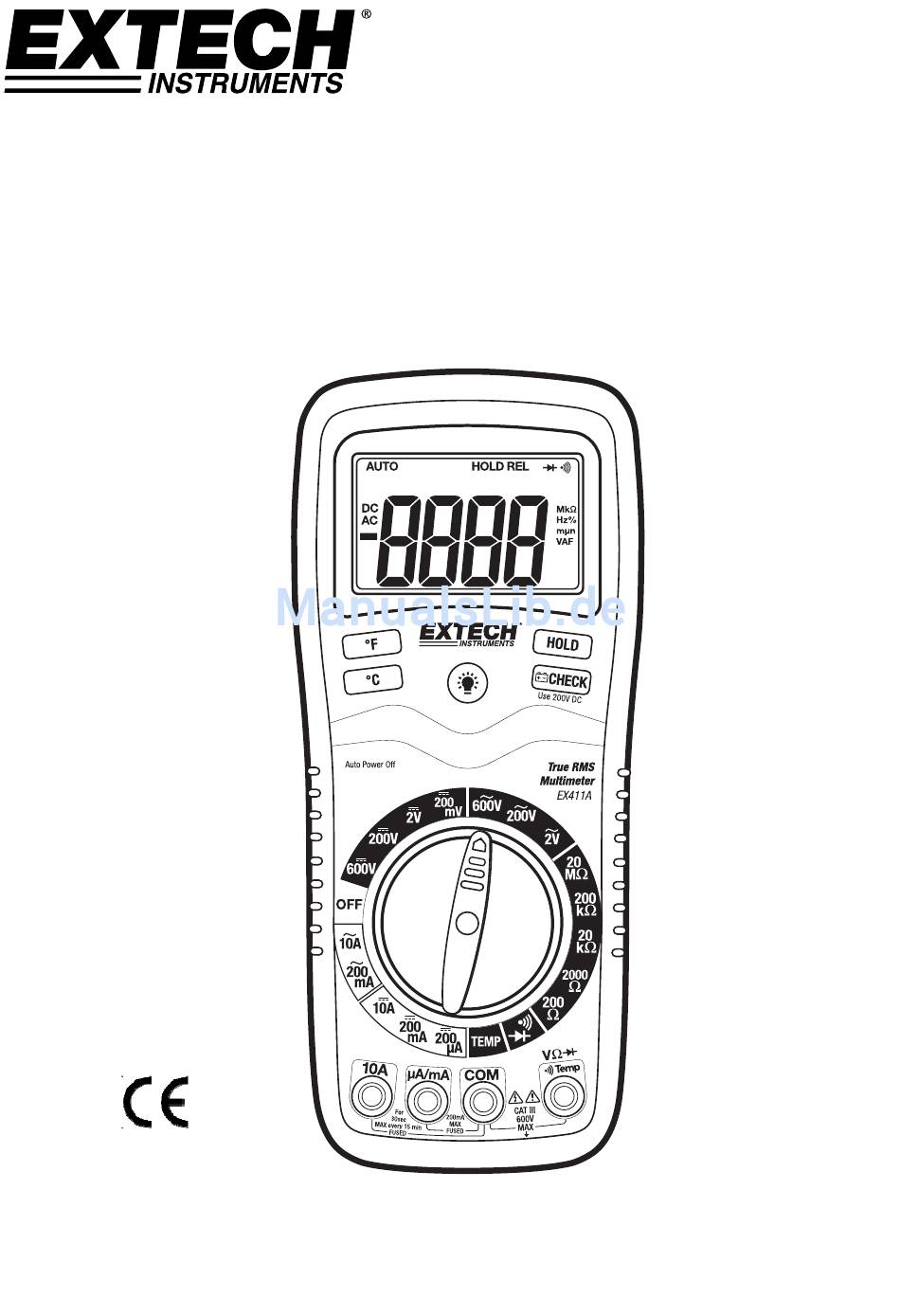

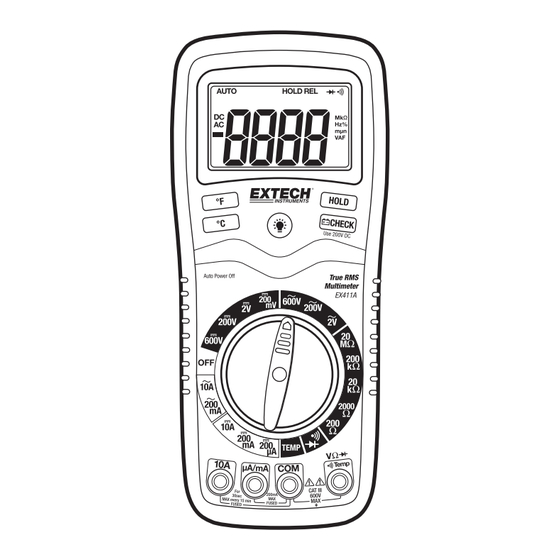

- Seite 1 BEDIENUNGSANLEITUNG Digitale Handmultimeter True RMS Messung (Echteffektivwert) Extech EX411A...
-
Seite 2: Internationale Sicherheitssymbole
Einführung Wir gratulieren Ihnen zum Kauf des Extech EX411A True RMS Multimeter.Dieses Messgerät bietet Ihnen Messfunktionen wie Spannung, Strom, Widerstand, Diodentest und Durchgangsprüfung plus Temperaturfühler. Bei sorgfältiger und vorsichtiger Behandlung wird Ihnen dieses Gerät jahrelange zuverlässige Dienste leisten. Für Versionen dieser Bedienungsanleitung in anderen Sprachen besuchen Sie bitte die Webseite www.extech.com. - Seite 3 Auslaufen zu verhindern. Alte oder beschädigte Batterien können Verätzungen bei Hautkontakt verursachen. Benutzen Sie in einem solchen Fall immer entsprechende Schutzhandschuhe. Gehen Sie sicher, dass die Batterien nicht kurz geschlossen werden. Werfen Sie die Batterien nicht in Feuer. EX411A-de-DE_v5.0 6/16...
- Seite 4 IMMER den Strom abklemmen und die Messkabel abnehmen, bevor Sie die Deckel öffnen, um die Sicherung oder Batterie zu wechseln. NIEMALS das Messgerät bedienen, bevor Sie nicht den Deckel auf der Geräterückseite und den Batteriefachdeckel aufgesetzt und richtig verschlossen haben. EX411A-de-DE_v5.0 6/16...
-
Seite 5: Symbole Und Anzeigen
Fehler des Messkabelanschlusses µ Micro (10 ) (Amp) Milli (10 ) (Volt, Amp) kilo (10 ) (Ohm) Mega (10 ) (Ohm) Ω Stromstärke Volt Netzstrom Wechselstrom AUTO Automatische Bereichseinstellung Gleichstrom HOLD Anzeige wird aufrechterhalten ºF Grad Fahrenheit ºC Grad Celsius EX411A-de-DE_v5.0 6/16... - Seite 6 4. Lesen Sie nun die Spannung im Display ab.Stellen Sie den Funktionswahlschalter langsam, nach und nach auf einen niedrigeren V DC ein, um einen Messwert mit höherer Auflösung zu erhalten.Bei einer umgekehrten Polung erscheint das Minuszeichen (-) vor dem Wert. EX411A-de-DE_v5.0 6/16...
- Seite 7 6. Berühren Sie den Minuspol des Stromkreises mit der Sondenspitze des schwarzen Messkabels Berühren Sie den Pluspol des Stromkreises mit der Sondenspitze des roten Messkabels 7. Strom auf die Schaltung anwenden. 8. Lesen Sie nun den Strom im Display ab. EX411A-de-DE_v5.0 6/16...
- Seite 8 Elements ab, damit der restliche Schaltkreis die Widerstandsmessung nicht behindert. Lesen Sie nun den Widerstand im Display ab und stellen Sie den Funktionswahlschalter auf die niedrigste -Position, die höher als der aktuelle oder irgendein geschätzter Widerstandswert ist. EX411A-de-DE_v5.0 6/16...
- Seite 9 3. Berühren Sie die zu prüfenden Dioden mit den Messkabelsonden.Vorwärtsspannung wird normalerweise mit 400 bis 1000 angezeigt. Rückwärtsspannung wird mit “1 ” angezeigt. Kurzgeschlossene Geräte zeigen nahe 0 an und es ist ein akustisches Durchgangssignal zu hören. Ein offenes Gerät führt in beiden Polungen zur Anzeige “1 ”. EX411A-de-DE_v5.0 6/16...
- Seite 10 .erscheint rechts oben in der Ecke auf dem Display und der Buzzer ertönt, wenn ein Plusmesskabel in die 10A oder uA/mA Eingangsbuchse eingesteckt und eine nicht strombezogene Funktion (grün) gewählt wird. In diesem Fall das Messgerät ausschalten und das Messkabel in die für die Funktion gewählte richtige Eingangsbuchse stecken. EX411A-de-DE_v5.0 6/16...
-
Seite 11: Technische Daten
(0,8% Messung +2 Ziffern) 2000 1 20k 0.01k (1,0% Messung +2 Ziffern) 200k 0.1k (2,0% Messung +5 Ziffern) 20M 0.01M Temperatur -20 bis 1ºF (3,0% Messung +3 Ziffern) 750ºC (nur Messgerät, Sondenpräzision nicht -4 bis 1ºC inbegriffen) 1382ºF EX411A-de-DE_v5.0 6/16... - Seite 12 187 x 81 x 50mm (7,36” x 3,2” x 2,0”) (einschl. Halter) Sicherheit Nur für den Gebrauch in Räumen und im Einklang mit den Anforderungen zur doppelten Isolierung gemäß IEC61010-1 (EN61010-1), 3. Fassung (2010) Überspannungskategorie III 600V, Verschmutzungsgrad 2. EX411A-de-DE_v5.0 6/16...
-
Seite 13: Wartung
WARNUNG : Stromschlaggefahr. Das Messgerät nicht bedienen, bevor der Batteriefachdeckel richtig aufgesetzt und verschlossen ist. ANMERKUNG: Wenn das Messgerät nicht richtig funktioniert, prüfen Sie, ob die Sicherungen durchgebrannt sind oder die Batterie erschöpft ist oder ob beide richtig eingelegt sind. EX411A-de-DE_v5.0 6/16... - Seite 14 Nun die mittlere Leiterplatte richtig auf die Steckverbinder aufsetzen und leicht andrücken. Den rückseitigen Deckel wieder aufsetzen, Batterie einlegen und den Batteriefachdeckel schließen. WARNUNG:Stromschlaggefahr. Das Messgerät nicht bedienen, bevor der Sicherungsdeckel richtig aufgesetzt und verschlossen ist. Copyright © 2013‐2016 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com EX411A-de-DE_v5.0 6/16...
