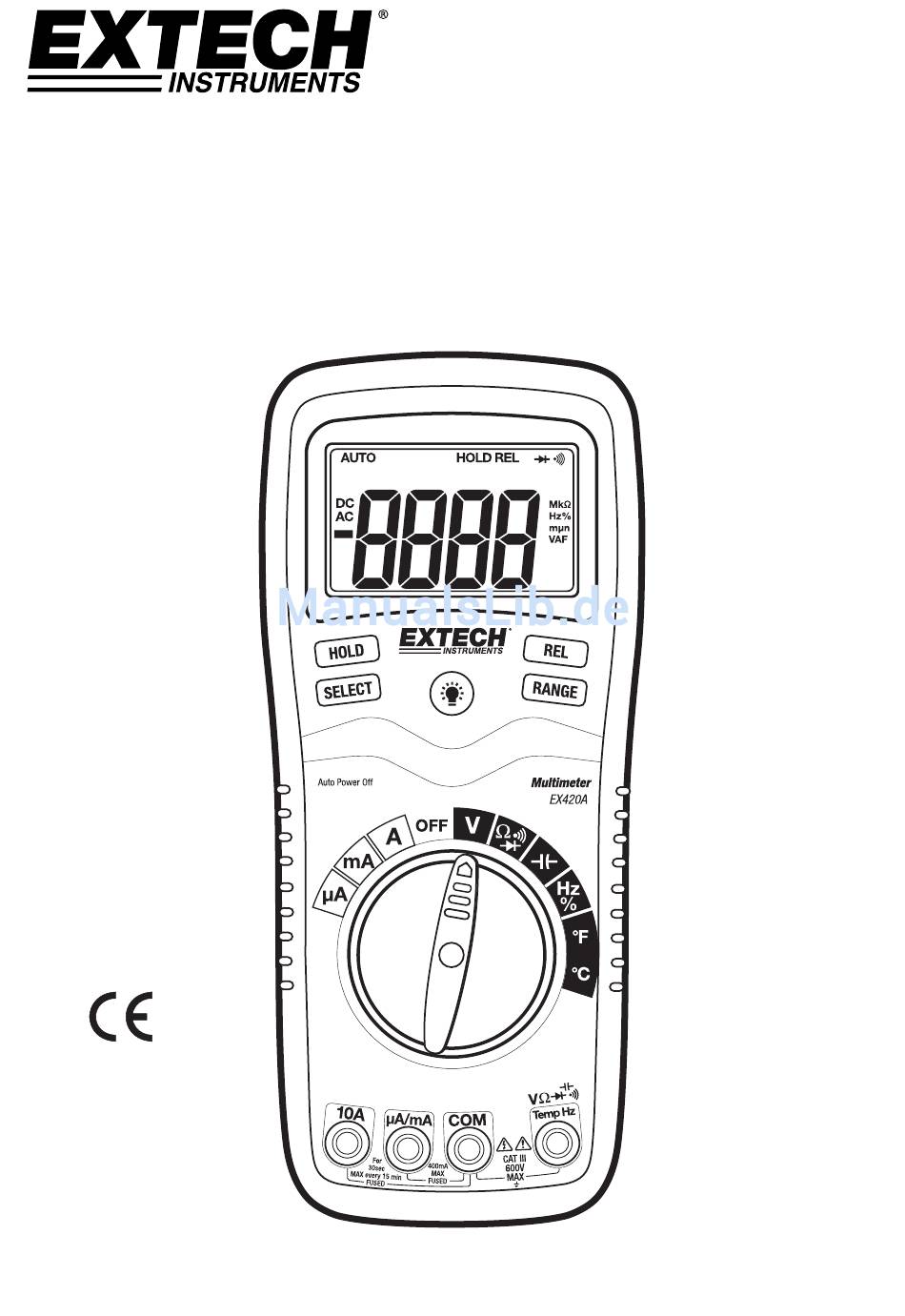

- Seite 1 BEDIENUNGSANLEITUNG Digitales Multimeter Extech EX420A...
-
Seite 2: Internationale Sicherheitssymbole

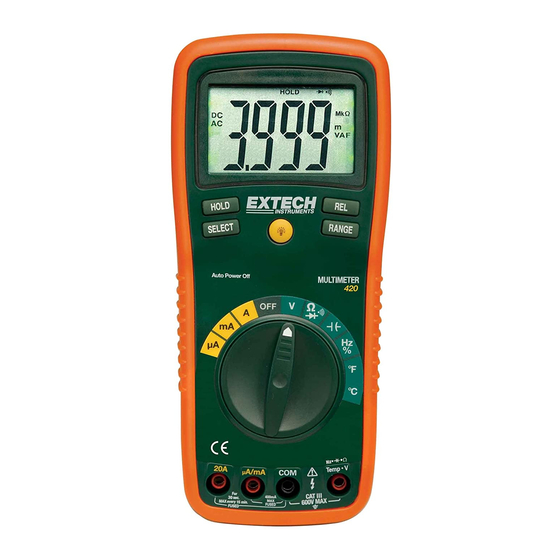

Einführung Wir gratulieren Ihnen zum Erwerb des Extech EX420A Multimeter mit Bereichsautomatik. Das Messgerät misst AC/DC Spannung (Wechsel- und Gleichspannung), AC/DC Strom (Wechsel- und Gleichstrom), Widerstand, Kapazität, Frequenz, Einschaltdauer, Diodentest, Durchgang sowie die Temperatur mit Thermoelement. Bei richtiger Benutzung und Pflege des Messgeräts wird es viele Jahre zuverlässige Dienste für Sie leisten. -
Seite 3: Vorsichtsmaßnahmen
VORSICHTSMAẞNAHMEN Unsachgemäßer Gebrauch dieses Messgeräts kann zu Schäden, Stromschlägen, Verletzungen oder zum Tod führen. Lesen und verstehen Sie die Bedienungsanleitung vor der Inbetriebnahme. Entfernen Sie die Messleitungen immer, bevor Sie die Batterien oder Sicherungen austauschen. Prüfen Sie den Zustand der Messleitungen und des Messgeräts auf eventuelle Schäden vor der Inbetriebnahme. - Seite 4 ÜBERSPANNUNGSKATEGORIE III Dieses Messgerät entspricht den Normen gemäß IEC 61010-1 (EN61010-1), 2010, dritte Ausgabe der Überspannungskategorie III. Messgeräte der Kategorie III sind vor transienten Überspannungen in festen Anlagen auf Verteilerebene geschützt. Zu den Beispielen gehören Schalter in stationären Anlagen und Ausrüstungen zum industriellen Gebrauch mit einer permanenten Verbindung zu den festen Anlagen.
-
Seite 5: Symbole Und Anzeigen
Beschreibung 1. 4000 Zähler LCD-Display 2. Haltetaste 3. Auswahltaste 4. Funktionsschalter 5. mA, uA und A-Eingangsbuchsen 6. COM Eingangsbuchse 7. Positive Eingangsbuchse 8. RANGE-Haltetaste 9. RELATIV-Taste 10. Taste für Hintergrundbeleuchtung 11. Schutzgummi Hinweis: Standfuß zum Ausklappen und Batteriefach befinden sich auf der Rückseite des Geräts. 5 6 7 Symbole und Anzeigen •))) - Seite 6 Bedienungsanleitung WARNUNG: Stromschlaggefahr. Wechselstrom- und Gleichstrom-Hochspannungskreise sind sehr gefährlich und sollten mit äußerster Vorsicht gemessen werden. 1. IMMER den Funktionsschalter auf OFF (Aus) Stellen, wenn das Messgerät nicht in Betrieb ist. 2. Wenn “OL” während einer Messung im Display angezeigt wird, dann überschreitet der Messwert den gewählten Messbereich.
- Seite 7 WECHSELSPANNUNGSMESSUNGEN WARNUNG: Stromschlaggefahr. Die Messleitungsspitzen sind manchmal nicht lang genug, um die spannungsführenden Teile in manchen 240V-Gerätesteckdosen zu berühren, da die Kontakte tief in den Steckdosen eingelassen sind. Daher wird bei einer Messung unter Umständen 0 Volt angezeigt, obwohl sich tatsächlich Spannung in der Steckdose befindet. Achten Sie darauf, dass die Messleitungsspitzen die Metallkontakte in der Steckdose berühren, bevor Sie annehmen, es sei keine Spannung vorhanden.
- Seite 8 WECHSELSTROMMESSUNGEN VORSICHT: Führen Sie nicht länger als 30 Sekunden Strommessungen auf der 10A Skala durch. Wenn Sie 30 Sekunden überschreiten, können das Messgerät und die Messleitungen beschädigt werden. 1. Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative COM-Buchse. 2.
- Seite 9 DURCHGANGSPRÜFUNG WARNUNG: Um einen Stromschlag zu vermeiden, messen Sie den Durchgang niemals an unter Spannung stehenden Stromkreisen oder Leitungen. 1. Drehen Sie den Funktionsschalter auf die grüne Position. 2. Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative COM-Buchse. Stecken Sie den Bananenstecker der roten Messleitung in die positive ...
- Seite 10 KAPAZITÄTSMESSUNGEN WARNUNG: Um einen Stromschlag zu vermeiden, schalten Sie den Strom an dem zu prüfenden Gerät ab und entladen Sie alle Kondensatoren, bevor Sie Kapazitätsmessungen durchführen. Die Batterie herausnehmen und die Leitungskabel abklemmen. 1. Drehen Sie den Funktionsschalter auf die grüne Position.
- Seite 11 AUTOMATISCHE/MANUELLE BEREICHSEINSTELLUNG Wenn das Messgerät zum ersten Mal eingeschaltet wird, dann stellt sich die automatische Bereichseinstellung ein. Diese wählt automatisch den besten Bereich für die durchzuführenden Messungen und ist im Allgemeinen die beste Methode für die meisten Messungen. Für Messsituationen, die eine manuelle Einstellung des Messbereichs erfordern, wie folgt vorgehen: Drücken Sie die RANGE Taste.
-
Seite 12: Technische Daten
Technische Daten Funktion Messbereich Auflösung Genauigkeit Gleichspannun 400mV 0.1mV (0.3% Messung + 2 Ziffern) 0.001V (0.5% Messung + 2 Ziffern) 0.01V 400V 0.1V 600V (0.8% Messung + 3 Ziffern) Wechselspann 50 bis 400Hz 400Hz bis 1kHz (1.5% Messung + 15 (2.5% Messung + 15 400mV 0.1mV... - Seite 13 Funktion Messbereich Auflösung Genauigkeit Frequenz 5.000Hz 0.001Hz (1.5% Messung + 5 Ziffern) 50.00Hz 0.01Hz 500.0Hz 0.1Hz 5.000kHz 0.001kHz (1.2% Messung + 2 Ziffern) 50.00kHz 0.01kHz 500.0kHz 0.1kHz 5.000MHz 0.001MHz (1.5% Messung + 4 Ziffern) 10.00MHz 0.01MHz Empfindlichkeit: 0.8V rms min. @ 20% bis 80% rel. Einschaltdauer und <100kHz; 5Vrms min @ 20% bis 80% rel.
-
Seite 14: Wartung
Wartung WARNUNG: Um einen Stromschlag zu vermeiden, trennen Sie das Messgerät von jeglichem Strom, entfernen Sie die Messleitungen von den Eingangsbuchsen und schalten Sie das Messgerät aus, bevor Sie das Gehäuse öffnen. Betreiben Sie das Gerät nicht, wenn das Gehäuse geöffnet ist. Bei sorgfältiger Behandlung und Beachtung der Pflegehinweise, wird Ihnen dieses Multimeter jahrelange zuverlässige Dienste leisten: 1. -
Seite 15: Auswechseln Der Sicherung
AUSWECHSELN DER SICHERUNG WARNUNG: Um einen Stromschlag zu vermeiden, trennen Sie das Gerät von jeglichem Stromkreis, entfernen Sie die Messleitungen von den Eingangsbuchsen und schalten Sie das Messgerät aus, bevor Sie das Gehäuse öffnen. Betreiben Sie das Gerät nicht, wenn das Gehäuse geöffnet ist.
