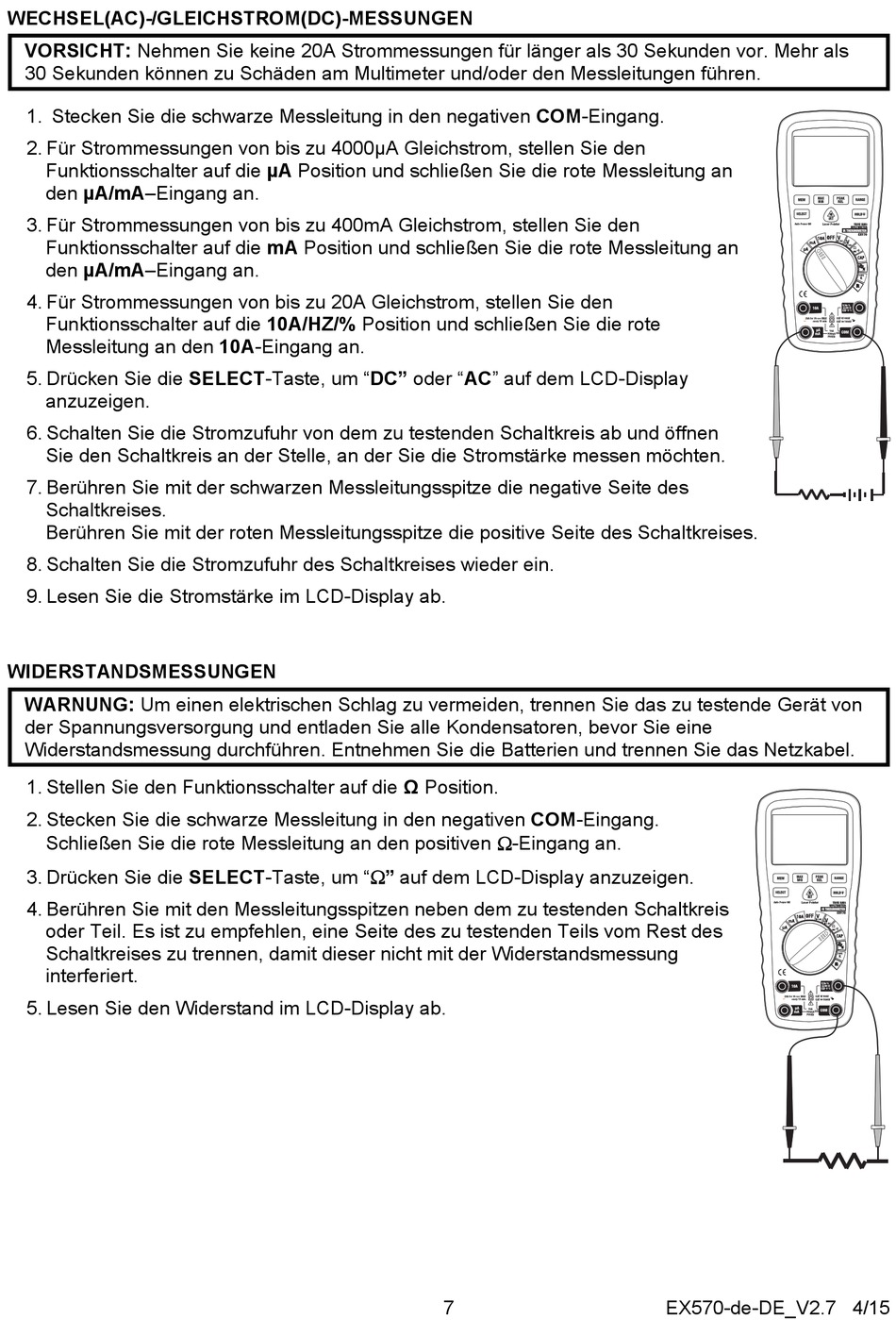

WECHSEL(AC)-/GLEICHSTROM(DC)-MESSUNGEN

VORSICHT: Nehmen Sie keine 20A Strommessungen für länger als 30 Sekunden vor. Mehr als
30 Sekunden können zu Schäden am Multimeter und/oder den Messleitungen führen.
1. Stecken Sie die schwarze Messleitung in den negativen COM-Eingang.
2. Für Strommessungen von bis zu 4000µA Gleichstrom, stellen Sie den
Funktionsschalter auf die µA Position und schließen Sie die rote Messleitung an
den µA/mA–Eingang an.
3. Für Strommessungen von bis zu 400mA Gleichstrom, stellen Sie den
Funktionsschalter auf die mA Position und schließen Sie die rote Messleitung an
den µA/mA–Eingang an.
4. Für Strommessungen von bis zu 20A Gleichstrom, stellen Sie den
Funktionsschalter auf die 10A/HZ/% Position und schließen Sie die rote
Messleitung an den 10A-Eingang an.
5. Drücken Sie die SELECT-Taste, um "DC" oder "AC" auf dem LCD-Display
anzuzeigen.
6. Schalten Sie die Stromzufuhr von dem zu testenden Schaltkreis ab und öffnen
Sie den Schaltkreis an der Stelle, an der Sie die Stromstärke messen möchten.
7. Berühren Sie mit der schwarzen Messleitungsspitze die negative Seite des
Schaltkreises.
Berühren Sie mit der roten Messleitungsspitze die positive Seite des Schaltkreises.
8. Schalten Sie die Stromzufuhr des Schaltkreises wieder ein.
9. Lesen Sie die Stromstärke im LCD-Display ab.

WIDERSTANDSMESSUNGEN

WARNUNG: Um einen elektrischen Schlag zu vermeiden, trennen Sie das zu testende Gerät von
der Spannungsversorgung und entladen Sie alle Kondensatoren, bevor Sie eine
Widerstandsmessung durchführen. Entnehmen Sie die Batterien und trennen Sie das Netzkabel.
1. Stellen Sie den Funktionsschalter auf die Ω Position.
2. Stecken Sie die schwarze Messleitung in den negativen COM-Eingang.
Schließen Sie die rote Messleitung an den positiven -Eingang an.
3. Drücken Sie die SELECT-Taste, um ""auf dem LCD-Display anzuzeigen.
4. Berühren Sie mit den Messleitungsspitzen neben dem zu testenden Schaltkreis
oder Teil. Es ist zu empfehlen, eine Seite des zu testenden Teils vom Rest des
Schaltkreises zu trennen, damit dieser nicht mit der Widerstandsmessung
interferiert.
5. Lesen Sie den Widerstand im LCD-Display ab.
7 EX570-de-DE_V2.7 4/15
