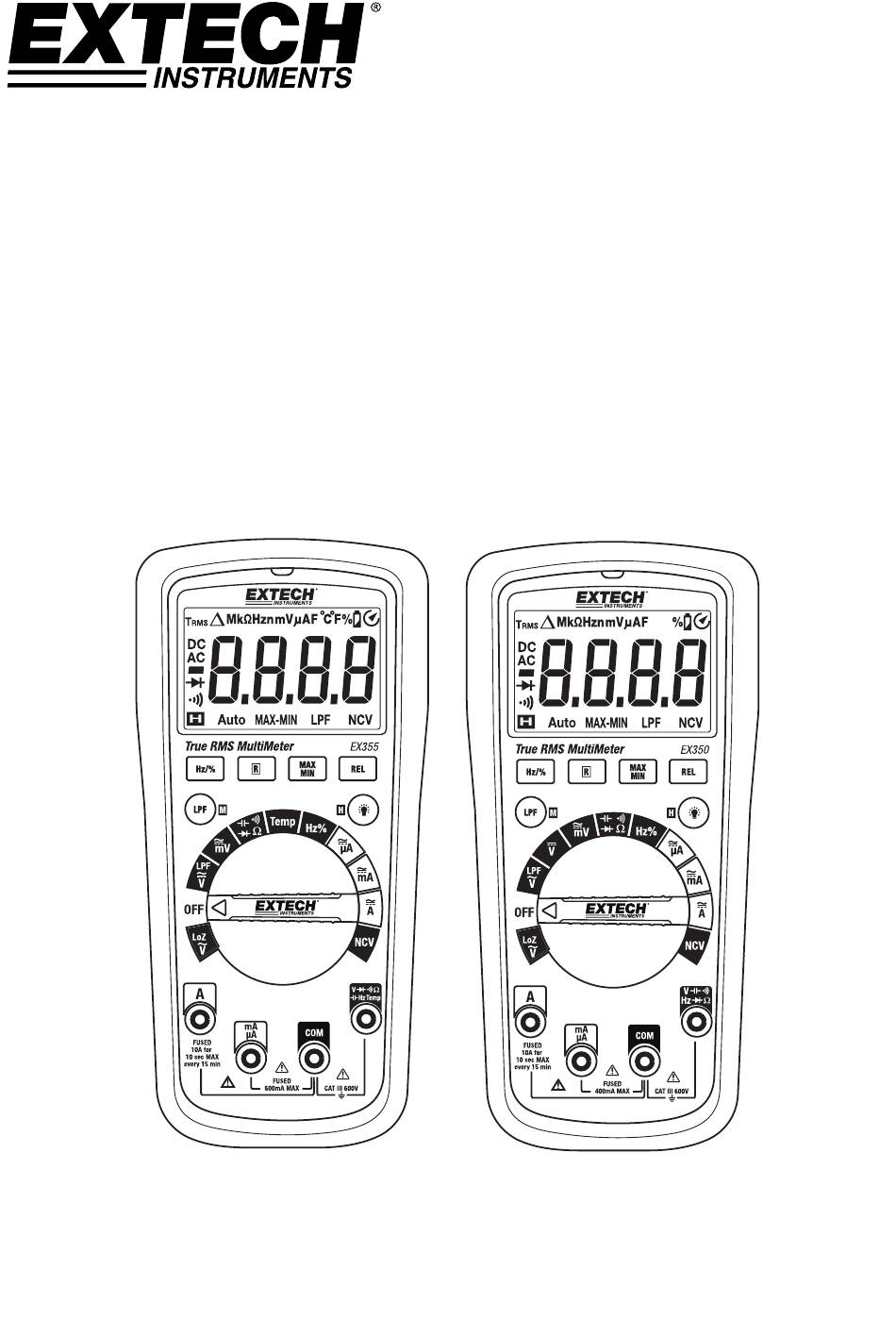

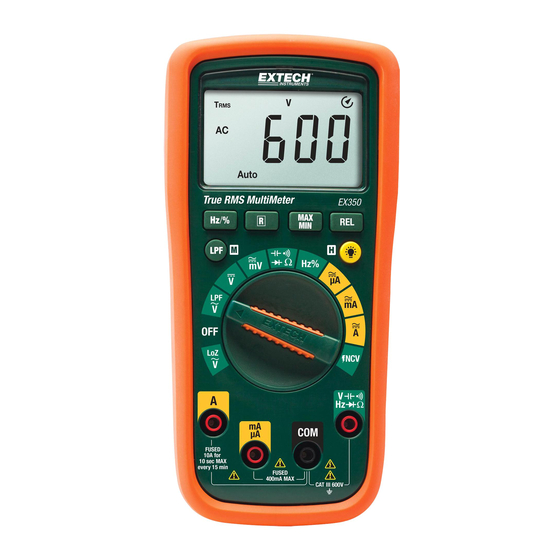

- Seite 1 BEDIENUNGSANLEITUNG Digitale True RMS Multimeter EX350 Serie EX350 Digitales True RMS Multimeter EX355 Digitales True RMS Multimeter mit Temperaturmessfunktion ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. EINFÜHRUNG 3 2. SICHERHEITSINFORMATIONEN 4 3. BESCHREIBUNGEN 6 4. BEDIENUNG 9 Messgerät einschalten Deaktivieren der Abschaltautomatik Hintergrundbeleuchtung Data Hold (Messwert einfrieren) Spannungsmessungen 10 A AC/DC Strommessungen mA/µA Wechsel‐/Gleichstrommessungen Kontaktloser Spannungsdetektor Widerstandsmessungen Stromdurchgangsprüfungen Kapazitätsmessungen Lo Z Wechselspannungsmessungen Messung von Spannungen mit variabler Frequenz Diodenprüfung ... -
Seite 3: Einführung
1. Einführung Vielen Dank für die Wahl eines digitalen Multimeters der EX350 Serie von Extech. Die EX350 Serie sind digitale True RMS Multimeter, die mit Funktionen vollgepackt sind. Zusätzlich zu den Standard DMM‐Funktionen bieten sie einen niedrigen Impedanzmodus (Lo‐Z), LCD mit Hintergrundbeleuchtung, kontaktlosen Spannungsprüfer, der elektrische Quellen sicher erkennt, Messung von Spannungen mit variabler Frequenz und Temperaturmessung (EX355). Dieses Gerät wird vollständig getestet sowie kalibriert ausgeliefert und bietet bei ordnungsgemäßer Verwendung jahrelange, zuverlässige Dienste. Besuchen Sie unsere Website (www.extech.com), um die Aktualität dieser Bedienungsanleitung zu überprüfen und um Produktupdates und Kundenunterstützung zu erhalten. Ausstattungsdetails Digitales 6000 (EX355) oder 4000 Punkte (EX350) Display Großes LED‐Display mit Hintergrundbeleuchtung True RMS ACV‐Messungen Messung von Spannungen mit variabler Frequenz Der Lo Z‐Modus schützt die Messwerte vor Geisterspannungen Automatische und manuelle Messbereichswahl 0,5 % DCV‐Genauigkeit Abschaltautomatik (APO) mit Deaktivierungsmöglichkeit Temperaturmessungen (nur Modell EX355) mit integriertem Temperaturfühler 10 A AC/DC Strommessungen Kontaktfreier Spannungsdetektor Visueller und akustischer Alarm bei Durchgangsmessungen Anzeige für verbrauchte Batterien. ... -
Seite 4: Sicherheitsinformationen
2. Sicherheitsinformationen Befolgen Sie für einen sicheren Betrieb und Wartung des Messgeräts sorgfältig diese Anweisungen. Nichtbeachtung der Warnhinweise kann zu schweren Verletzungen führen. WARNHINWEISE WARNHINWEISE weisen auf gefährliche Bedingungen und Aktionen hin, die zu VERLETZUNGEN und zum TODE führen können. Wenn Sie Messleitungen oder Messfühler verwenden, halten Sie Ihre Hände und Finger stets hinter dem Fingerschutz. Trennen Sie vor dem Öffnen des Batteriefachs oder des Messgerätegehäuses die Messleitungen vom Messgerät. Benutzen Sie das Messgerät ausschließlich wie in dieser Bedienungsanleitung oder in der Kurzanleitung beschrieben, um eine Beeinträchtigung der Schutzeinrichtungen des Messgeräts zu vermeiden. Achten Sie darauf, dass Sie bei Messungen die richtigen Anschlüsse, Schalterpositionen und Messbereiche verwenden. Überprüfen Sie die Funktion des Messgeräts durch Messung einer bekannten Spannung. Lassen Sie das Messgerät reparieren, wenn es sich ungewöhnlich verhält oder wenn Sie Fragen in Bezug auf die Funktionserhalt des Messgeräts haben. Zwischen den Anschlüssen bzw. zwischen den Anschlüssen und Erde nie eine Spannung anlegen, die die am Messgerät angegebene Nennspannung überschreitet. Ersetzen Sie durchgebrannte Sicherungen nur durch Sicherungen des gleichen Typs, wie in der Bedienungsanleitung angegeben. Vorsicht bei Spannungen über 30 VAC RMS, 42 VAC Spitze oder 60 VDC. Bei solchen Spannungen besteht Stromschlaggefahr. Um falsche Messungen zu vermeiden, die zu Stromschlag oder Verletzungen führen können, müssen die Batterien ersetzt werden, sobald die Anzeige für verbrauchte Batterien aufleuchtet. Schalten Sie das zu testende Gerät spannungsfrei und entladen Sie alle Kondensatoren bevor Sie jegliche Widerstands‐, Durchgangs‐, Dioden‐ oder Kapazitätsmessungen vornehmen. Verwenden Sie das Messgerät nicht an Orten mit explosiven Gasen oder Dämpfen. ... -
Seite 5: Sicherheitssymbole, Die Sich In Der Regel Am Messgerät Und In Den Anweisungen Befinden
Sicherheitssymbole, die sich in der Regel am Messgerät und in den Anweisungen befinden Dieses Symbol neben einem anderen Symbol weist auf wichtige weiterführende Informationen in der Bedienungsanleitung oder der Kurzanleitung hin Stromschlaggefahr Sicherungssymbol Das Gerät ist durch doppelte oder verstärkte Isolierung geschützt Symbol für niedrigen Batteriestand Entspricht den Richtlinien der Europäischen Union Dieses Produkt nicht im Hausmüll entsorgen Wechselstrommessung Gleichspannungsmessung Erdung ÜBERSPANNUNGSKATEGORIEN NACH IEC1010 ÜBERSPANNUNGSKATEGORIE I Geräte der ÜBERSPANNUNGSKATEGORIE I sind Geräte für den Anschluss an Schaltkreise, in denen Vorkehrungen getroffen wurden, um transiente Überspannungen auf einen niedrigen Pegel zu begrenzen. Hinweis – Beispiele sind geschützte elektronische Schaltkreise. ÜBERSPANNUNGSKATEGORIE II Geräte der ÜBERSPANNUNGKATEGORIE II sind Energie verbrauchende Geräte, die von einer festen Einrichtung versorgt werden. Hinweis – Beispiele sind Haushalts‐, Büro‐ und Laborgeräte. ÜBERSPANNUNGSKATEGORIE III Geräte der ÜBERSPANNUNGSKATEGORIE III sind Geräte in festen Einrichtungen. Hinweis – Beispiele sind Schalter in festen Einrichtungen und einige Geräte für industriellen Gebrauch mit permanentem Anschluss an eine feste Installation. ÜBERSPANNUNGSKATEGORIE IV Geräte der ÜBERSPANNUNGSKATEGORIE IV sind zum Gebrauch am Ort der Installation bestimmt. Hinweis – Beispiele sind Elektrizitätsmesser und primäre Überstrom‐Schutzvorrichtungen. EX35x‐de‐DE_V1.2 12/15 ... -
Seite 6: Beschreibungen
3. Beschreibungen Beschreibung des Messgeräts (EX350 ist dargestellt) Kontaktloser Spannungsprüfer und LED LCD‐Multifunktionsdisplay Taste für manuelle Bereichswahl Taste Hz% Taste Modus und LPF Funktionsdrehschalter 10 A Eingangsbuchse µA und mA Eingangsbuchse COM (‐) Eingangsbuchse Plus‐Eingangsbuchse: Spannung, Widerstand, Kapazität, Temperatur (EX355) und µA Taste Data Hold (Messwert einfrieren) und Hintergrundbeleuchtung Taste REL (RELATIV) Taste MAX/MIN *Das Batteriefach befindet sich auf der Rückseite des Messgeräts. Abb. 3‐1 BESCHREIBUNG DES MESSGERÄTS EX35x‐de‐DE_V1.2 12/15 ... -
Seite 7: Beschreibung Der Display-Symbole
Beschreibung der Display‐Symbole Auto: Automatische Bereichswahl HOLD: Anzeige einfrieren : Relativwert‐Modus AC: Wechselstrommessungen DC: Gleichstrommessungen : Ziffern des Hauptdisplays A: Ampere (Strom) V: Volt (Spannung) F: Temperaturmaßeinheiten F: Farad (Kapazitätsmaßeinheit) Hz: Hertz (Frequenzmaßeinheit) % Tastverhältnis (nur Wechselspannung) Ω (Ohm): Widerstandsmaßeinheit LPF Modus: Messungen von Spannungen mit variabler Frequenz :Symbol für Batteriestatus ‐: Minuszeichen (negativ) MAX‐MIN: Speicher für größten und kleinsten Spitzenmesswert : Symbol für Dioden‐Messmodus : Symbol für Durchgangsmodus : Autom. Abschaltung aktiviert ... -
Seite 8: Drucktastenbeschreibung
Drucktastenbeschreibung Ändern Sie mit der Taste M (MODUS) die Betriebsart wie folgt: Schalterposition Funktion der Taste MODUS (M) AC DC (EX355) AC DC AC DC Ω Ω °C °F TEMP (EX355) Halten Sie LPF in der ACV‐Funktion gedrückt, um variable Frequenzmessungen auszuwählen. Wechseln Sie mit R (Bereich) vom automatischen zum manuellen Messbereich. Halten Sie die Taste gedrückt, um zur automatischen Messbereichswahl zurückzukehren. Drücken der Taste aktiviert den relativen Modus. Drücken der Taste aktiviert den Max/Min‐Modus. Drücken der Taste schaltet HOLD (Einfrieren) ein oder aus. Gedrückt halten, um die Hintergrundbeleuchtung ein‐ oder auszuschalten. ... -
Seite 9: Bedienung
4. Bedienung WARNUNG: Lesen und verstehen Sie vor der Nutzung des Geräts alle Sicherheitshinweise in dieser Bedienungsanleitung. Messgerät einschalten Drehen Sie den Funktionsdrehschalter auf eine beliebige Position, um das Messgerät einzusch alten. Wenn sich das Gerät nicht einschalten lässt, überprüfen Sie die Batterien. Siehe Abschni tt „Wartung“ zum Ersetzen der Batterien und der Sicherung. Stellen Sie den Funktionsschalter in die Position „OFF“, um das Messgerät auszuschalten. Das Messgerät verfügt über eine Abschaltautomatik (APO), die das Messgerät nach 15 Minute n Inaktivität ausschaltet. Wenn APO aktiviert wurde, wird beim Einschalten des Messgeräts da s APO‐Symbol auf dem Display angezeigt. Zum Deaktivieren der Abschaltautomatik (APO) siehe nächsten Abschnitt. Deaktivieren der Abschaltautomatik Das Messgerät schaltet sich automatisch nach 15 Minuten Inaktivität aus. Befolgen Sie zum Deaktivieren der Funktion die Schritte unten. Halten Sie bei ausgeschaltetem Messgerät die Taste M (MODUS) gedrückt und drehen Sie dabei den Funktionsdrehschalter in eine beliebige Position, um das Messgerät einzuschalten. Das Messgerät gibt 5 Signaltöne aus. Lassen Sie die Taste los, während das Gerät piept. Die Abschaltautomatik wird nun bis zum nächsten Aus‐/Einschalten deaktiviert. Das Icon der Abschaltautomatik oben rechts im Display erlischt, wenn die Abschaltautomatik deaktiviert ist. HINWEIS:Wenn Sie die Taste M länger als unter Schritt 3 erläutert gedrückt halten, aktiviert das Gerät den LPF‐Modus. Achten Sie darauf die Taste M loszulassen, während das Gerät piept. Hintergrundbeleuchtung Halten Sie bei eingeschaltetem Messgerät zum Ein‐/Ausschalten der Hintergrundbeleuchtung die T aste Hintergrundbeleuchtung für 2 Sekunden gedrückt. Beachten Sie, dass die übermäßige Verw endung der Hintergrundbeleuchtung die Lebensdauer der Batterien verkürzt. ... -
Seite 10: Spannungsmessungen
Spannungsmessungen VORSICHT: Schließen Sie vor dem Verbinden der Messleitungen mit dem Stromkreis oder dem Gerät zuerst die schwarze vor der roten Leitung an. Beim Trennen der Messleitungen entfer nen Sie zuerst die rote vor der schwarzen Leitung. Messen Sie zur Sicherheit eine bekannte Spannung, bevor Sie das Messgerät bei einem u nbekannten Stromkreis verwenden. Wechselspannungsmessungen Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM) Buchs e und den Bananenstecker der roten Messleitung in die positive (V/Ω) Buchse. Drehen Sie den Funktionsschalter auf die Position oder m . Drücken Sie die Taste M, um AC (Wechselspannung) oder DC (Gleichspannung) auszuwäh len (nur EX355). Das Messgerät verwendet standardmäßig die automatische Bereichswahl (auf dem Displa y wird „Auto“ angezeigt). Rufen Sie mit der Taste R die manuelle Bereichswahl auf. Drück en Sie die Taste R, um schrittweise durch die Messbereiche zu gehen. Halten Sie die Taste R gedrückt, um zur automatischen Bereichswahl zurückzukehren (auf dem Display wird „ Auto“ angezeigt). Legen Sie die Prüfspitzen an den zu prüfenden Stromkreis. Lesen Sie nun den digitalen Messwert im Display ab. Das Display zeigt das Messergebnis a uch mit dem exakten Dezimalpunkt und der Messart bzw. dem Maßeinheitssymbol an. Zeigen Sie mit der Taste Hz/% die Frequenz (Hz) oder das Tastverhältnis (%) der gemesse nen Spannung an % Tastverhältnis: Tastverhältnis‐Messungen sind bei diesem Messgerät nur für Wechselspannungen gedacht. Die Messsignale des Messgeräts müssen einen „Nulldurchgang“ und ‐0,7 V erreichen, um das Tastverhältnis in % richtig anzuzeigen. Abb. 4‐1 WECHSELSPANNUNGSMESSUNGEN EX35x‐de‐DE_V1.2 12/15 ... - Seite 11 Gleichspannungsmessungen Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM) Buchs e und den Bananenstecker der roten Messleitung in die positive (V/Ω) Buchse. Drehen Sie den Funktionsschalter auf die Position oder . Drücken Sie die Taste M, um AC (Wechselstrom) oder DC (Gleichstrom) auszuwählen. Lesen Sie die Warn‐ und Vorsichtshinweise und Anmerkungen am Anfang dieses Kapitels zur Verwendung der Kappen der Messspitzen. Legen Sie die Prüfspitzen an den zu prüfenden Stromkreis. Achten Sie unbedingt auf die ri chtige Polarität (rote Messleitung an Plus, schwarze Messleitung an Minus). Das Messgerät verwendet standardmäßig die automatische Bereichswahl (auf dem Displ Rufen Sie mit der Taste R die manuelle Bereichswahl auf. Drück ay wird „Auto“ angezeigt. en Sie die Taste R, um schrittweise durch die Messbereiche zu gehen. Halten Sie die Taste ...
-
Seite 12: Ac/Dc Strommessungen
10 A AC/DC Strommessungen VORSICHT Halten Sie die Prüfspitzen mit den Fingern/Händen unterhalb der Finger‐ /Handschutzbarriere. VORSICHT: Beachten Sie CAT III 600V in Bezug zur Erde. Stecken Sie die schwarze Messleitung in die COM‐Buchse und die rote Messleitung in die A‐Buchse. Drehen Sie den Funktionsschalter des Messgeräts auf die Position . Das Symbol A ersc heint auf dem Display und es steht für Ampere (Amps). Drücken Sie die Taste M, um AC (Wechselstrom) oder DC (Gleichstrom) auszuwählen. Im Auto-Modus Das Messgerät verwendet standardmäßig die automatische Bereichswahl. zeigt das Display das Symbol „Auto“ an. Drücken Sie die Taste R, um den Messbereich de ... -
Seite 13: Ma/Μa Wechsel-/Gleichstrommessungen
mA/µA Wechsel‐/Gleichstrommessungen VORSICHT Halten Sie die Prüfspitzen mit den Fingern/Händen unterhalb der Finger‐ /Handschutzbarriere. VORSICHT: Beachten Sie CAT III 600V in Bezug zur Erde. Stecken Sie die schwarze Messleitung in die -Buchse und die rote Messleitung in die -Buchse. mA/µA Drehen Sie den Funktionsschalter des Messgeräts auf die Position oder Das Maßeinheitensymbol wird auf dem Display angezeigt. mA oder µA ... -
Seite 14: Kontaktloser Spannungsdetektor
Kontaktloser Spannungsdetektor VORSICHT Es ist möglich, dass in einem Stromkreis Spannung vorhanden ist, selbst wenn das Messgerät keinen Signalton ausgibt oder die NCV‐LED oben am Messgerät nicht aufleuchtet. Überprüfen Sie vor der Benutzung stets die Funktion des Messgeräts an einem bekannten stromführenden Schaltkreis und kontrollieren Sie, ob die Batterien frisch sind. Wenn das Messgerät ein elektrisches Spannungsfeld erkennt, ertönt ein akustischer Signalton und die LED oben am Messgerät blinkt. Wenn das Messgerät in diesem Modus keine Signaltöne ausgibt oder die LED nicht blinkt, kann immer noch eine Spannung vorhanden sein. Bitte Vorsicht. Drehen Sie den Funktionsschalter auf die Position NCV um den kontaktlosen Spannungs prüfer aufzurufen. Wenn dieser Modus ausgewählt wurde, wird „EF“ angezeigt. Halten Sie das Messgerät für einen Test in die Nähe einer elektrischen Energiequelle. Di e Spitze des Messgeräts hat die höchste Empfindlichkeit. Wenn eine Spannung erkannt wird, gibt das Messgerät Signaltöne aus, die NCV‐LED blin kt und ein oder mehrere „‐“ werden auf dem Display angezeigt. Bei höheren erkannten Spannungen erhöhen sich Anzahl der Signaltöne, Blinkfrequenz und die Anzahl der „‐“. Abb. 4‐5 KONTAKTLOSER SPANNUNGPRÜFER EX35x‐de‐DE_V1.2 12/15 ... -
Seite 15: Widerstandsmessungen
Widerstandsmessungen Vorsicht: Schalten Sie das zu prüfende Gerät vor der Messung aus. Nicht an Stromkreisen oder Geräten messen, an denen 60 VDC oder 30 VAC vorhanden sind. Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM) Buchs e. Stecken Sie den Bananenstecker der roten Messleitung in die positive (V/Ω) Buchse. Drehen Sie den Funktionsschalter auf die Position Ω. Wählen Sie mit der Taste M das Symbol Ω auf dem Display, das nur Widerstand anzeigt ( ohne Anzeigesymbol für die akustische Stromdurchgangsprüfung). Das Messgerät verwendet standardmäßig die automatische Bereichswahl (auf dem Displ Rufen Sie mit der Taste R die manuelle Bereichswahl auf. Drück ay wird „Auto“ angezeigt. en Sie die Taste R, um schrittweise durch die Messbereiche zu gehen. Halten Sie die Taste R gedrückt, um zur automatischen Bereichswahl zurückzukehren (auf dem Display wird „ Auto“ angezeigt). Legen Sie die Prüfspitzen an den Stromkreis oder das zu prüfende Bauteil. Am besten ein e Seite des zu testenden Bauteils trennen, damit der restliche Stromkreis nicht durch die Widerstandsmessung beeinträchtigt wird. Lesen Sie den Widerstandswert auf dem Display ab. Das Display zeigt das Messergebnis ... -
Seite 16: Stromdurchgangsprüfungen
Stromdurchgangsprüfungen Stecken Sie die schwarze Messleitung in die negative COM‐Buchse und die rote Messleitung in die positive Buchse. Drehen Sie den Funktionsschalter auf die Position . Wählen Sie mit der Taste M den Durchgangsmodus. Suchen Sie das Durchgangssymbol auf dem Display. Halten Sie die Prüfspitzen an die zu prüfende Leitung oder den zu prüfenden Stromkreis. Der Durchgangsschwellwert liegt zwischen 10 Ω und 100 Ω. Bei Messungen unter 10 Ω ist der Summer immer aktiviert. Bei Messungen über 400 Ω (600 Ω EX355)wird immer „OL“ angezeigt. Kapazitätsmessungen WARNHINWEIS: Um einen elektrischen Schlag zu vermeiden, schalten Sie das zu testende Gerät spannungsfrei und entladen Sie vor der Messung den zu prüfenden Kondensator. Nicht an Stromkreisen oder Geräten messen, an denen 60 VDC oder 30 VAC vorhanden sind. Drehen Sie den Funktionsschalter auf die Position Kapazität . Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative COM‐Eingangsb uchse und den Bananenstecker der roten Messleitung in die positive Eingangsbuchse. Wählen Sie mit der Taste M das Maßeinheitssymbol F aus. Halten Sie die beiden Spitzen der Messfühler an die zu testenden Teile. Lesen Sie nun den Kapazitäts‐Messwert im Display ab. Das Display zeigt das Messergebnis mit dem exakten Dezimalpunkt an. Hinweis: Bei sehr großen Kapazitätswerten können einige Sekunden vergehen, bis sich der Messwert stabilisiert hat. Abb. 4‐7 KAPAZITÄTSMESSUNGEN EX35x‐de‐DE_V1.2 12/15 ... -
Seite 17: Lo Z Wechselspannungsmessungen
Lo Z Wechselspannungsmessungen Wenn der Funktionsschalter auf die Position Lo Z gedreht wurde, wendet das Messgerät eine Sc haltung mit niedriger Impedanz auf die Eingangsbuchsen an, um Streu‐ oder Geisterspannung en zu eliminieren. Schlagen Sie für Sicherheitsinformationen und Anschlussdiagramme im Abs chnitt Spannungsmessungen oben in dieser Anleitung nach. Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM) Buchs e und den Bananenstecker der roten Messleitung in die positive (V/Ω) Buchse. Drehen Sie den Funktionsschalter auf die Position Lo Z. Legen Sie die Prüfspitzen an den zu prüfenden Stromkreis. Achten Sie unbedingt auf die ri chtige Polarität (rote Messleitung an Plus, schwarze Messleitung an Minus). Das Messgerät verwendet standardmäßig die automatische Bereichswahl (auf dem Displ ay wird „Auto“ angezeigt). In diesem Modus kann die manuelle Bereichsauswahl nicht ve rwendet werden. Lesen Sie nun den digitalen Messwert im Display ab. Das Display zeigt das Messergebnis auch mit dem exakten Dezimalpunkt und der Messart bzw. dem Maßeinheitssymbol an. Messung von Spannungen mit variabler Frequenz Wenn der Funktionsschalter auf die Position LPF gedreht wurde, kann das Messgerät die Span nung von Signalen mit unterschiedlicher Frequenz messen. Schlagen Sie für Sicherheitsinform ationen und Anschlussdiagramme im Abschnitt Spannungsmessungen oben in dieser Anleitun g nach. Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM) Buchs e und den Bananenstecker der roten Messleitung in die positive (V/Ω) Buchse. Drehen Sie den Funktionsschalter auf die Position LPF. ... -
Seite 18: Diodenprüfung
Diodenprüfung Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative COM‐Eingangsb uchse und den Bananenstecker der roten Messleitung in die positive Eingangsbuchse. Drehen Sie den Funktionsschalter auf die Position . Wählen nötigenfalls mit der Taste M die Diodenfunktion (Im Diodenprüf‐Modus erscheint das Dioden‐ und Spannungssymbol auf dem Display). Berühren Sie mit den Spitzen der Messfühler die zu prüfende Diode oder den Halbleiter‐ Übergang. Merken Sie sich den angezeigten Messwert. Kehren Sie die Polarität der Messfühler um, indem Sie die rote und die schwarze Messleitung vertauschen. Merken Sie sich auch diesen angezeigten Messwert. Die Diode oder der Übergang kann wie folgt ausgewertet werden: Wenn eine Messung einen Wert ergibt (normalerweise zwischen 0,400 V und 0,900 V) und bei der Messung in der anderen Richtung OL angezeigt wird, ist die Diode in Ordnung. Falls für beide Ergebnisse OL angezeigt wird, so ist die Diode offen. Wenn bei beiden Messungen sehr kleine Werte oder „0“ angezeigt werden, ist die Diode kurzgeschlossen. Abb. 4‐8 DIODENPRÜFUNG EX35x‐de‐DE_V1.2 12/15 ... -
Seite 19: Temperaturmessungen (Nur Ex355)
Temperaturmessungen (nur EX355) Schließen Sie den mitgelieferten Temperaturfühler an di COM und positive Buchse an. Ach ten Sie dabei auf die richtige Polarität. Stellen Sie den Funktionsschalter auf die Position Temp. Wählen Sie mit der Taste M die gewü nschte Maßeinheit aus. Berühren Sie mit der Spitze der Temperatursonde das zu prüfende Gerät oder halten Sie die Temperatursonde in die Luft, um die Umgebungstemperatur zu messen. Lesen Sie den Temperaturwert vom Display ab. Abb. 4‐9 TEMPERATURMESSUNGEN EX35x‐de‐DE_V1.2 12/15 ... -
Seite 20: Hz Und % Tastverhältnis Prüfen
Hz und % Tastverhältnis prüfen Hz und % sind bei den Wechselspannung‐ oder Wechselstrom‐Funktionen verfügbar oder sie können direkt mit der Position Hz% des Funktionsschalters ausgewählt werden. Befolgen Sie für Betriebsdetails die Verfahren für Wechselspannung oder Wechselstrom. % Tastverhältnis: Tastverhältnis‐Messungen sind bei diesem Messgerät nur für Wechselspannungen gedacht. Die Messsignale des Messgeräts müssen einen „Nulldurchgang“ und ‐0,7 V erreichen, um das Tastverhältnis in % richtig anzuzeigen. Relativ‐Modus Diese Funktion gilt nur für Spannungs‐, Strom‐, Temperatur‐ und Kapazitäts‐Modi. Im Relativmodus kann ein Referenzmesswert gespeichert werden, mit dem die nachfolgenden Messwerte ... -
Seite 21: Wartung
5. Wartung WARNHINWEIS: Zur Vermeidung eines elektrischen Schlags müssen Sie vor dem Öffnen des Gehäuses alle Messleitungen entfernen, das Messgerät von allen Stromkreisen trennen und es ausschalten. Benutzen Sie das Gerät niemals mit geöffnetem Gehäuse. Ersetzen von Batterien und Sicherung Ersetzen der Batterien Trennen Sie die Messleitungen vom Messgerät. Entfernen Sie die Schutzabdeckung des Messgeräts. Entfernen Sie die Kreuzschlitzschraube, die den Deckel des Batteriefachs auf der Rückseite des Messgeräts sichert. Öffnen Sie das Batteriefach und ersetzen Sie die beiden AA‐Batterien unter Beachtung der richtigen Polarität. Schließen Sie das Batteriefach des Messgeräts wieder. Sicherheitshinweise: Entsorgen Sie die Batterien umweltfreundlich. Entsorgen Sie Batterien niemals im Feuer, diese könnten explodieren oder auslaufen. Entnehmen Sie bei einer geplanten Lagerdauer von mehr als 60 Tagen die Batterie und lagern Sie diese separat. Sicherungsaustausch Lösen Sie die vier (2) Schrauben, die das Messgerätegehäuse sichern. Ersetzen Sie die Sicherung nur durch eine Sicherung gleichen Typs. Schließen Sie das Gehäuse des Messgeräts wieder. Abb. 5‐1 BATTERIEN ERSETZEN Verbrauchte oder wiederaufladbare Batterien niemals im Hausmüll entsorgen. Als Verbraucher sind Sie verpflichtet, alte Batterien an geeigneten Sammelstellen, im Geschäft des ursprünglichen Kaufs oder überall dort, wo Batterien verkauft werden, abzugeben. Entsorgung: Entsorgen Sie dieses Messgerät nicht mit dem Hausmüll. Geben Sie das Gerät am Ende seiner Nutzungsdauer an einer entsprechenden Sammelstelle für das Recycling von elektrischen und elektronischen Geräten ab. Reinigung und Aufbewahrung Wischen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und mildem Reinigungsmittel ab. Verwenden Sie keine aggressiven Reinigungs‐ oder Lösungsmittel EX35x‐de‐DE_V1.2 12/15 ... -
Seite 22: Technische Daten
6. Technische Daten ELEKTRISCHE SPEZIFIKATIONEN Die Genauigkeit wird als ± (% des Messwerts + letzte signifikante Stelle) bei 23 C ±5 C und bei einer relative Luftfeuchtigkeit von weniger als 80 % angegeben. Die Genauigkeit gilt für einen Zeitraum von einem Jahr nach der Kalibrierung. 1. Der Temperaturkoeffizient beträgt 0,1 x der angegebene Genauigkeit / C, < 18 C (64,5 F), > 28 C (82,4 F) 2. AC‐Funktionen: Die ACV‐ und ACA‐Spezifikationen sind AC‐gekoppelt, True RMS, 45 bis 400 Hz; Für nicht‐sinusförmige Signale sind die Betrachtungen zur zusätzlichen Genauigkeit des Scheitelfaktors (C.F.) unten aufgeführt: Fügen Sie 3,0 % zum C.F. hinzu. 1,0 bis 2,0; Fügen Sie 5,0 % zum C.F hinzu. 2,0 bis 2,5; Fügen Sie 7,0 % zum C.F hinzu. 2,5 bis 3,0 Messgenauigkeit Funktion Bereich Auflösung EX350 EX355 40,00 mV 60,00 mV 10 μV ±(0,7 % + 5 Stellen) 400,0 mV 600,0 mV ... -
Seite 23: Auflösung
Funktion Messgenauigkeit Gleichstrom Bereich Auflösung EX350 EX355 μA 400,0 μA 600,0 μA 0,1 μA 4000 μA 6000 μA 1 μA ±(0,7 % + 2 Stellen) 40,00 mA 60,00 mA 10 μA mA 400,0 mA 600,0 mA 0,1 mA 4,000 A 6,000 A 1 mA A ±(1,0 % + 3 Stellen) 10,00 A 10,00 A 10 mA Überlastschutz: μA mA‐Bereich: Sicherung F1 (φ6×32) mm FF 0,6 A H 600 V (CE) EX350 und EX355 (flink) 10 A Bereich: Sicherung F2 (φ6×32) mm F 10A H 600 V (CE) flink Messgenauigkeit Wechselstrom Bereich Auflösung EX350 ... - Seite 24 Kapazität Bereich Auflösung Messgenauigkeit Mm REL‐Modus 6,000 nF 1 pF ±(4 % + 10 Stellen) 60,00 nF bis 600,0 μF 10 pF bis 0,1 μF ±(4 % + 5 Stellen) 6,000 mF bis 60,00 mF 1 μF bis 10 μF ±10 % Überlastschutz: 600 V‐PTC Wenn die gemessene Kapazität ≤ 1 μF ist, verwenden Sie zur Optimierung der Genauigkeit den REL‐ Messmodus. 9,999 Hz bis 9,999 MHz 0,001 Hz bis 0,001 MHz ±(0,1 %+5) Frequenz 0,1 % bis 99,9 % 0,1 % Keine Angabe Tastverhältnis Überlastschutz: 600 V‐PTC Eingangsamplitude (A): (DC‐Pegel ist null) ≤100 kHz 100 mVrms≤a≤20 Vrms ＞ 100 kHz 1 MHz: 200 mVrms≤a≤20 Vrms ＞ 1 MHz: 500 mVrms≤a≤20 Vrms ＞ 5 MHz 10 MHz: 900 mVrms≤a≤20 Vrms ...
-
Seite 25: Allgemeine Technische Daten
ALLGEMEINE TECHNISCHE DATEN Display EX350 3999, EX355 6000 Multifunktions‐LCD Messbereichsüberschreitung „OL“ wird angezeigt Wandlungsraten 2 bis 3 Aktualisierungen pro Sekunde Maximale Spannung Maximal 600 VAC RMS oder 600 VDC an jeder Buchse Polaritätsanzeige Automatisch: keine Angabe für Plus, Minus wird angezeigt (‐) Anzeige für verbrauchte Batterien wird angezeigt. Abschaltautomatik Nach 15 Minuten (kann beim Einschalten des Messgeräts durch Gedrückt halten der Taste M (MODUS) deaktiviert werden) Betriebstemperatur und Betriebsfeuchtigkeit ‐10 bis 10 C (32 bis 104 F) 0 bis 30 C (30 bis 86 F); <75 %RH maximal 30 bis 40 C (86 bis 104 F); <50 %RH maximal Lagertemperatur und Lagerfeuchtigkeit ‐10 bis 50 ...
