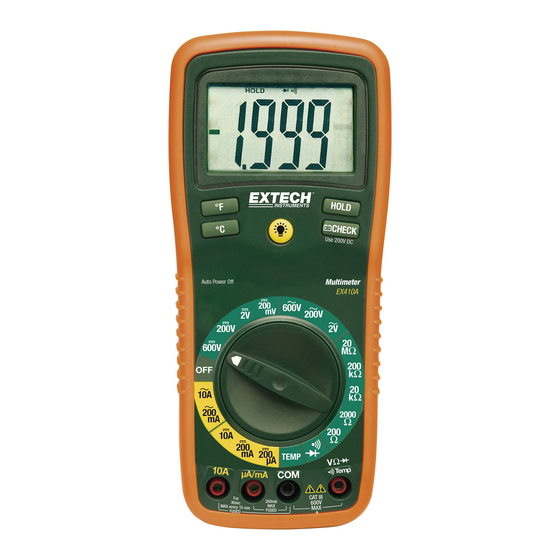

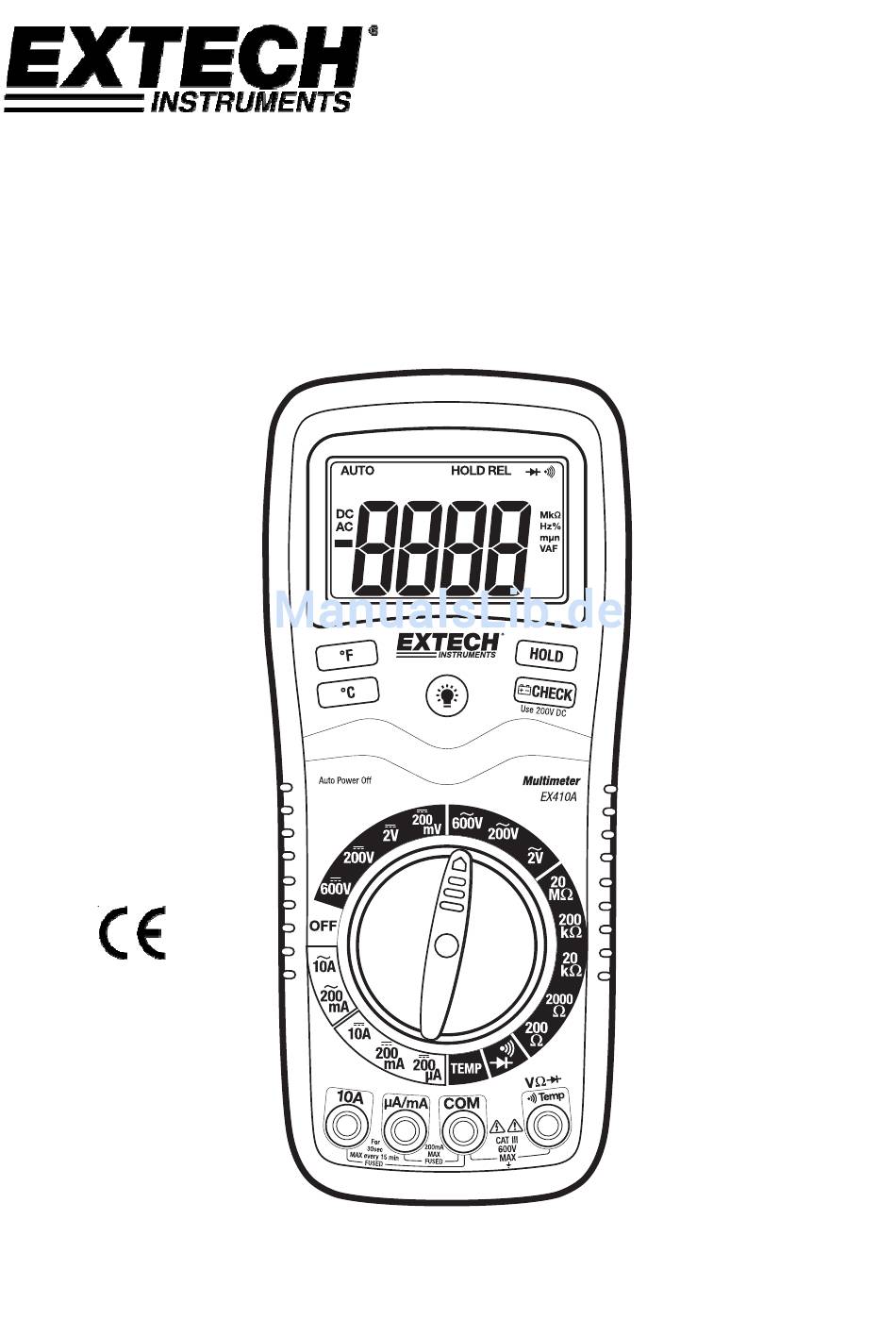

- Seite 1 BEDIENUNGSANLEITUNG Digitale Handmultimeter MODELL EX410A...
-
Seite 2: Internationale Sicherheitssymbole
Einführung Wir gratulieren Ihnen zum Kauf des Extech EX410A. Dieses Messgerät bietet Ihnen Messfunktionen wie Spannung, Strom, Widerstand, Diodentest und Durchgangsprüfung plus Temperaturfühler. Bei sorgfältiger und vorsichtiger Behandlung wird Ihnen dieses Gerät jahrelange zuverlässige Dienste leisten. Besuchen Sie unsere Webseite (www.extech.com) für die neueste Version dieser Bedienungsanleitung, Produkt-Updates, Anleitungen in weiteren Sprachen und Kunden-Support. - Seite 3 Auslaufen zu verhindern. Alte oder beschädigte Batterien können Verätzungen bei Hautkontakt verursachen. Benutzen Sie in einem solchen Fall immer entsprechende Schutzhandschuhe. Gehen Sie sicher, dass die Batterien nicht kurz geschlossen werden. Werfen Sie die Batterien nicht in Feuer. EX410A-de-DE_V6.0 6/16...
-
Seite 4: Sicherheitsanweisungen
IMMER den Strom abklemmen und die Messkabel abnehmen, bevor Sie die Deckel öffnen, um die Sicherung oder Batterie zu wechseln. NIEMALS das Messgerät bedienen, bevor Sie nicht den Deckel auf der Geräterückseite und den Batteriefachdeckel aufgesetzt und richtig verschlossen haben. EX410A-de-DE_V6.0 6/16... -
Seite 5: Symbole Und Anzeigen
10. Haltetaste 11. Taste für die Hintergrundbeleuchtung Hinweis: Standfuß zum Ausklappen und Batteriefach befinden sich auf der Geräterückseite. Symbole und Anzeigen •))) Durchgang Diodentest Batteriestand Fehler des Messkabelanschlusses HOLD Anzeige wird aufrechterhalten ºF Grad Fahrenheit ºC Grad Celsius EX410A-de-DE_V6.0 6/16... - Seite 6 4. Lesen Sie nun die Spannung im Display ab. Stellen Sie den Funktionswahlschalter langsam, nach und nach auf einen niedrigeren V DC ein, um einen Messwert mit höherer Auflösung zu erhalten. Bei einer umgekehrten Polung erscheint das Minuszeichen (-) vor dem Wert. EX410A-de-DE_V6.0 6/16...
- Seite 7 Berühren Sie die „heiße“ Seite des Stromkreises mit der Sondenspitze des roten Messkabels 4. Lesen Sie nun die Spannung im Display ab. Stellen Sie den Funktionswahlschalter langsam, nach und nach auf einen niedrigeren V AC ein, um einen Messwert mit höherer Auflösung zu erhalten. EX410A-de-DE_V6.0 6/16...
- Seite 8 6. Berühren Sie den Minuspol des Stromkreises mit der Sondenspitze des schwarzen Messkabels Berühren Sie den Pluspol des Stromkreises mit der Sondenspitze des roten Messkabels 7. Strom auf die Schaltung anwenden. 8. Lesen Sie nun den Strom im Display ab. EX410A-de-DE_V6.0 6/16...
- Seite 9 Elements ab, damit der restliche Schaltkreis die Widerstandsmessung nicht behindert. 4. Lesen Sie nun den Widerstand im Display ab und stellen Sie den Funktionswahlschalter auf die niedrigste -Position, die höher als der aktuelle oder irgendein geschätzter Widerstandswert ist. EX410A-de-DE_V6.0 6/16...
- Seite 10 Messanzeige stabilisiert hat. 5. Lesen Sie nun die Temperatur im Display ab. Hinweis: Die Temperatursonde ist mit einem Ministecker vom Typ K ausgerüstet. Ein Adapter Ministecker zu Bananenstecker wird zum Anschluss der Eingangsbananenstecker mitgeliefert. EX410A-de-DE_V6.0 6/16...
-
Seite 11: Hintergrundbeleuchtung
Ecke auf dem Display und der Buzzer ertönt, wenn ein Plusmesskabel in die 10A oder uA/mA Eingangsbuchse eingesteckt und eine nicht strombezogene Funktion (grün) gewählt wird. In diesem Fall das Messgerät ausschalten und das Messkabel in die für die Funktion gewählte richtige Eingangsbuchse stecken. EX410A-de-DE_V6.0 6/16... -
Seite 12: Technische Daten
ANMERKUNG: Die Genauigkeitsangaben bestehen aus zwei Elementen: (% Messwert) – Dies ist die Genauigkeit des Messschaltkreises. (+ Ziffern) – Dies ist die Genauigkeit des Analog-Digital-Wandlung. ANMERKUNG: Die Genauigkeit ist bei 18°C bis 28°C (65°F bis 83°F) und unter 75% relativer Luftfeuchte festgestellt. EX410A-de-DE_V6.0 6/16... - Seite 13 Nur für den Gebrauch in Räumen und im Einklang mit den Anforderungen zur doppelten Isolierung gemäß IEC61010-1 (EN61010-1), 2010, 3. Fassung Überspannungskategorie III 600V, Verschmutzungsgrad 2. CAT ||| gilt für Messungen, die bei Verwendung im Innenbereich ausgeführt werden. EX410A-de-DE_V6.0 6/16...
-
Seite 14: Wartung
WARNUNG : Stromschlaggefahr. Das Messgerät nicht bedienen, bevor der Batteriefachdeckel richtig aufgesetzt und verschlossen ist. ANMERKUNG: Wenn das Messgerät nicht richtig funktioniert, prüfen Sie, ob die Sicherungen durchgebrannt sind oder die Batterie erschöpft ist oder ob beide richtig eingelegt sind. EX410A-de-DE_V6.0 6/16... -
Seite 15: Auswechseln Der Sicherungen
Nun die mittlere Leiterplatte richtig auf die Steckverbinder aufsetzen und leicht andrücken. Den rückseitigen Deckel wieder aufsetzen, Batterie einlegen und den Batteriefachdeckel schließen. WARNUNG : Stromschlaggefahr. Das Messgerät nicht bedienen, bevor der Sicherungsdeckel richtig aufgesetzt und verschlossen ist. Copyright© 2013‐2016 FLIR Systems, Inc. Alle rechten voorbehouden met inbegrip van de volledige of gedeeltelijke reproductie in gelijk welke vorm. ISO‐9001 Certified www.extech.com EX410A-de-DE_V6.0 6/16...
