10 A AC/DC Strommessungen (nur EX365)
:
VORSICHT
/Handschutzbarriere.
VORSICHT: Beachten Sie CAT III 1000 V, CAT IV 600 V hinsichtlich der Erdung.
1.
Stecken Sie die schwarze Messleitung in die COM‐Buchse und die rote Messleitung in die A‐Bu
chse.
2.
Drehen Sie den Funktionsschalter auf die Position
m Display und es steht für Ampere (Amps).
3.
Das Messgerät verwendet standardmäßig die automatische Bereichswahl. Im automatischen
Bereichswahlmodus zeigt das Display das Symbol Auto links oben an. Wählen Sie mit der Tast
e R den Messbereich des Messgeräts manuell. Halten Sie die Taste R gedrückt, um zur automa
tischen Bereichswahl zurückzukehren.
4.
Das Display des Messgeräts zeigt AC oder DC an, abhängig von der Funktionsschalterposition.
5.
Strommessungen müssen in Reihe mit dem zu prüfenden Stromkreis vorgenommen werden. S
iehe die dazugehörige Abbildung.
6.
Berühren Sie nun mit der schwarzen Messspitze die negative Seite des Stromkreises und mit d
er roten Messspitze die positive Seite des Stromkreises.
7.
Lesen Sie den Strommesswert auf dem Display ab, der durch Ziffern und ein Balkendiagramm
angezeigt wird. Das Display zeigt das Messergebnis mit dem exakten Dezimalpunkt an. Falls im
DC‐Modus die Polarität umgekehrt wurde, erscheint im Display vor dem Messwert das Minus
zeichen (‐).
8.
Zeigen Sie mit der Taste M die Frequenz (Hz) des gemessenen Stroms an.
Halten Sie die Prüfspitzen mit den Fingern/Händen unterhalb der Finger‐

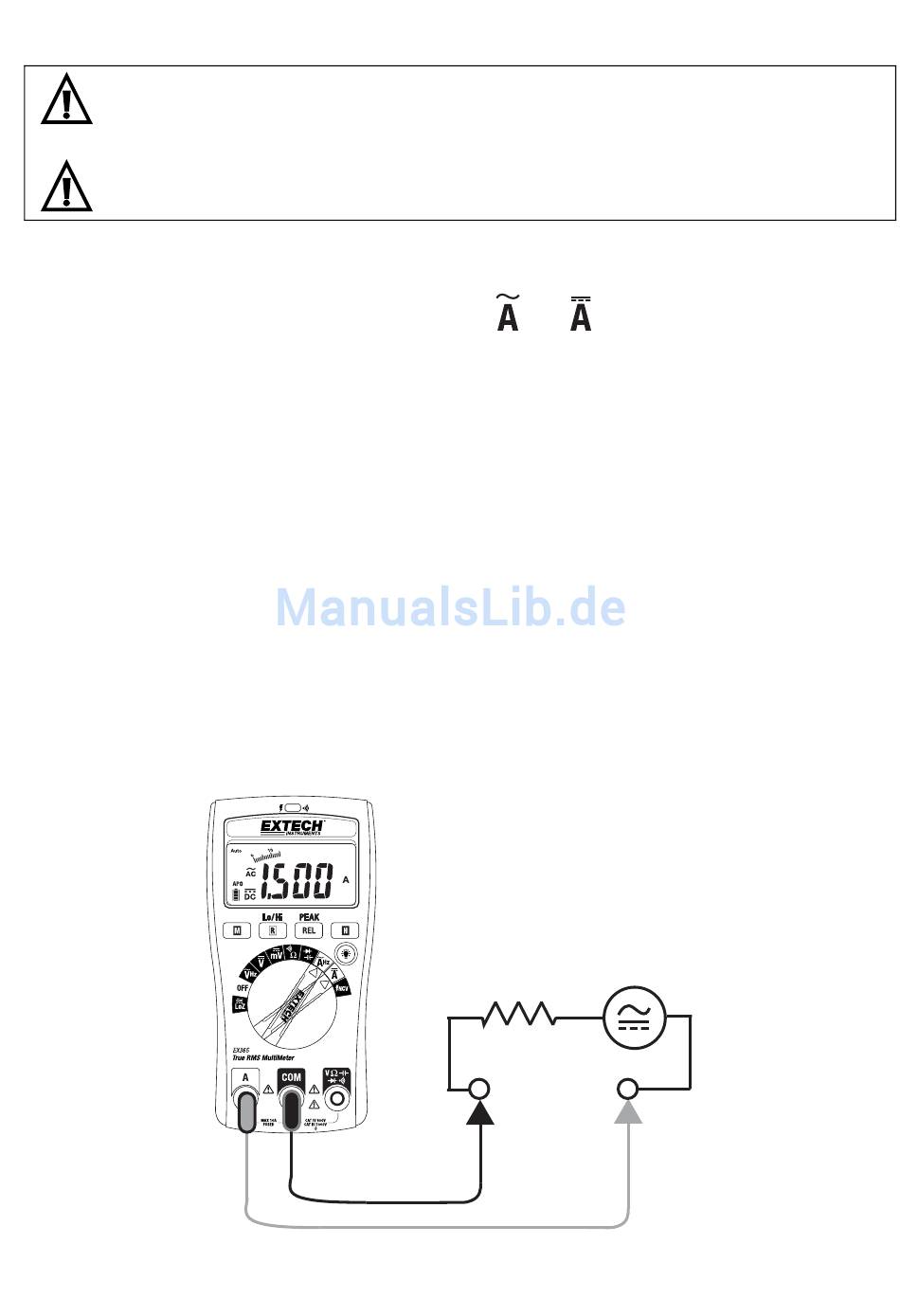

Abb. 4‐3 AC/DC 10 A STROMMESSUNGEN
