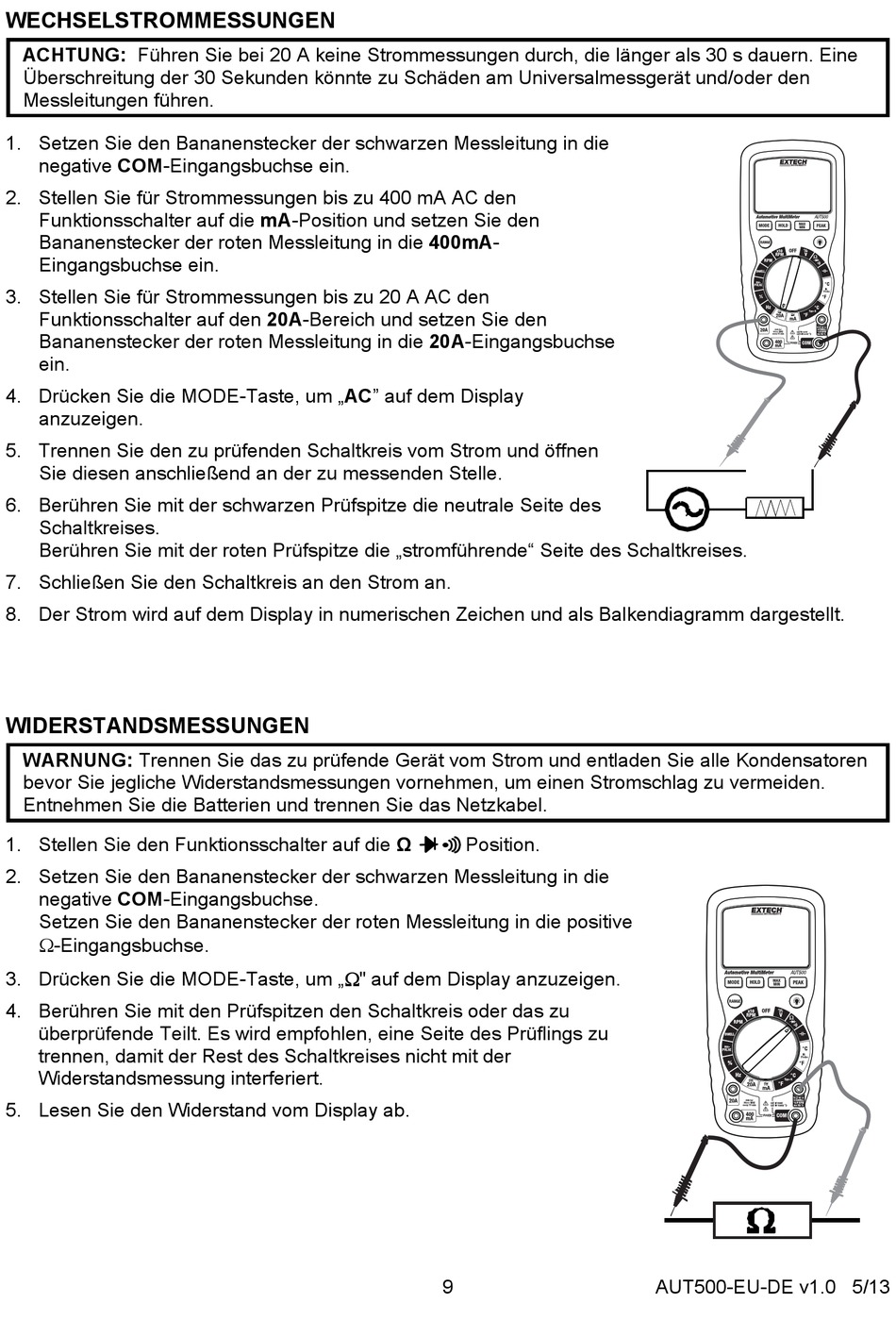

WECHSELSTROMMESSUNGEN

ACHTUNG: Führen Sie bei 20 A keine Strommessungen durch, die länger als 30 s dauern. Eine
Überschreitung der 30 Sekunden könnte zu Schäden am Universalmessgerät und/oder den
Messleitungen führen.
1. Setzen Sie den Bananenstecker der schwarzen Messleitung in die
negative COM-Eingangsbuchse ein.
2. Stellen Sie für Strommessungen bis zu 400 mA AC den
Funktionsschalter auf die mA-Position und setzen Sie den
Bananenstecker der roten Messleitung in die 400mA-
Eingangsbuchse ein.
3. Stellen Sie für Strommessungen bis zu 20 A AC den
Funktionsschalter auf den 20A-Bereich und setzen Sie den
Bananenstecker der roten Messleitung in die 20A-Eingangsbuchse
ein.
4. Drücken Sie die MODE-Taste, um „AC" auf dem Display
anzuzeigen.
5. Trennen Sie den zu prüfenden Schaltkreis vom Strom und öffnen
Sie diesen anschließend an der zu messenden Stelle.
6. Berühren Sie mit der schwarzen Prüfspitze die neutrale Seite des
Schaltkreises.
Berühren Sie mit der roten Prüfspitze die „stromführende" Seite des Schaltkreises.
7. Schließen Sie den Schaltkreis an den Strom an.
8. Der Strom wird auf dem Display in numerischen Zeichen und als Balkendiagramm dargestellt.

WIDERSTANDSMESSUNGEN

WARNUNG: Trennen Sie das zu prüfende Gerät vom Strom und entladen Sie alle Kondensatoren
bevor Sie jegliche Widerstandsmessungen vornehmen, um einen Stromschlag zu vermeiden.
Entnehmen Sie die Batterien und trennen Sie das Netzkabel.
1. Stellen Sie den Funktionsschalter auf die Ω
2. Setzen Sie den Bananenstecker der schwarzen Messleitung in die
negative COM-Eingangsbuchse.
Setzen Sie den Bananenstecker der roten Messleitung in die positive
-Eingangsbuchse.
3. Drücken Sie die MODE-Taste, um „"auf dem Display anzuzeigen.
4. Berühren Sie mit den Prüfspitzen den Schaltkreis oder das zu
überprüfende Teilt. Es wird empfohlen, eine Seite des Prüflings zu
trennen, damit der Rest des Schaltkreises nicht mit der
Widerstandsmessung interferiert.
5. Lesen Sie den Widerstand vom Display ab.
Position.
9 AUT500-EU-DE v1.0 5/13
