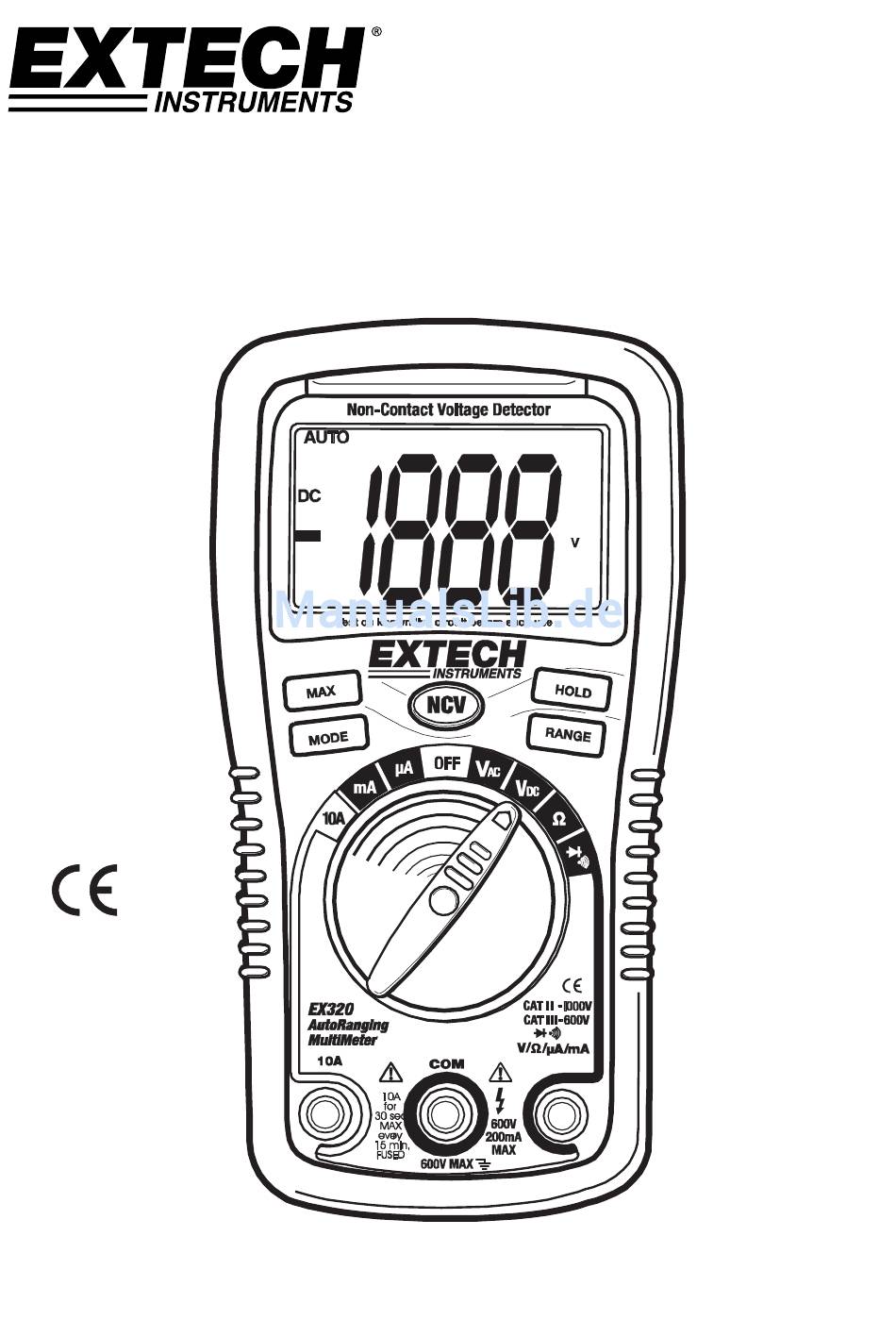

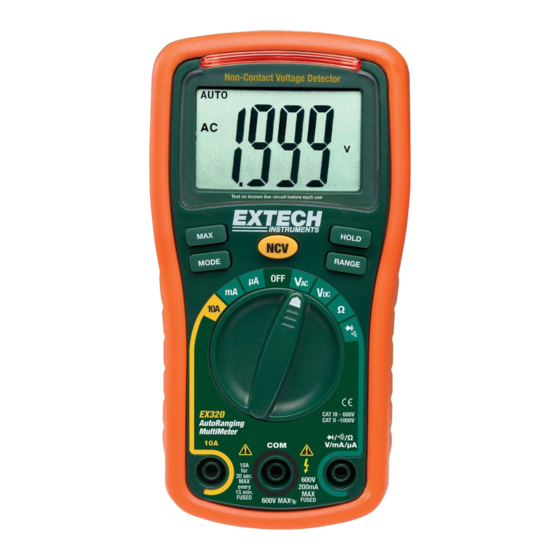

- Seite 1 Bedienungsanleitung Mini-Multimeter mit berührungsloser Spannungsprüfung Modell EX320...
- Seite 2 Einführung Wir gratulieren Ihnen zur Wahl des Extech EX320 Messgerätes. Der EX320 bietet die Funktionen der Wechselspannungs-/Gleichspannungs-, Wechselstrom- /Gleichstrom-, Widerstands-Messung, Dioden- und berührungsfreie Spannungsprüfung. Sicherheit Dieses Symbol platziert neben einem anderen Symbol-, Anschluss- oder Bediengerät zeigt an, dass sich der Nutzer auf eine Erklärung in der Bedienungsanleitung beziehen muss, um Personenschäden oder Beschädigung des Messinstruments zu vermeiden.
-
Seite 3: Sicherheitshinweise
Benutzen Sie das Messgerät NIEMALS, bevor die hintere Abdeckung und die Batterie- /Sicherungsabdeckung am richtigen Platz und sicher befestigt sind. Wenn die Ausrüstung in einem nicht vom Hersteller vorgegebenem Sinne genutzt wird, kann der Schutz, der durch die Ausrüstung bereitgestellt wird, gehindert werden. EX320-de-DE_V5.5 4/15... - Seite 4 Entladung und Auslaufen zu bewahren. • Ausgelaufene oder beschädigte Batterien können bei Hautkontakt zu Verätzungen führen. Tragen Sie daher in solchen Fällen immer geeignete Handschuhe. • Achten Sie darauf, dass die Batterien nicht kurzgeschlossen sind. Werfen Sie Batterien nicht ins Feuer. EX320-de-DE_V5.5 4/15...
- Seite 5 Anzeigesymbole und Signale µ Mikro (10 ) (Ampere) Milli (10 ) (Volt, Ampere) Kilo (10 ) (Ohm) Mega (10 ) (Ohm) Wechselstrom Gleichstrom Ampere Ω AUTO Automatik Höchster Messwert HOLD Anzeige halten •))) Durchgang Diode Batteriestatus EX320-de-DE_V5.5 4/15...
-
Seite 6: Berührungsloser Wechselstromprüfer
Messung, wenn es mit einem Stromkreislauf verbunden wird. BERÜHRUNGSLOSER WECHSELSTROMPRÜFER Der EX320 kann die Gegenwart von Wechselstrom (von 100 bis 600Volt Wechselstrom) durch das einfache Halten, in der Nähe einer Spannungsquelle ermitteln. WARNUNG: Testen Sie den AC Spannungsprüfer vor jedem Gebrauch an einer bekannten und funktionsfähigen und Leitung. -
Seite 7: Messungen Von Wechselspannung Warnung
Verbinden Sie die rote Messleitung mit der positiven V-Buchse. Berühren Sie mit der schwarzen Prüfspitze die negative Seite des Stromkreises. Berühren Sie mit der roten Prüfspitze die positive Seite des Stromkreises. Lesen Sie die Spannung in der Anzeige ab. EX320-de-DE_V5.5 4/15... - Seite 8 Messen Sie mit der schwarzen Prüfspitze die negative Seite des Stromkreises. Messen Sie die mit der roten Prüfspitze die positive Seite des Stromkreises. 10. Legen Sie die Spannung an die Schaltung bzw. Anlage wieder an. 11. Lesen Sie die Stromstärke in der Anzeige ab. EX320-de-DE_V5.5 4/15...
- Seite 9 Anzeige zu sehen. Berühren Sie mit den Prüfspitzen den Stromkreis oder das Kabel, das Sie überprüfen wollen. Wenn der Widerstand weniger als ca. 100Ω beträgt, ertönt ein akustisches Signal. Wenn der Stromkreis offen ist, zeigt die Anzeige “OL” an. EX320-de-DE_V5.5 4/15...
-
Seite 10: Automatische/Manuelle Messbereichsauswahl
Die Abschaltautomatik schaltet das Messgerät nach 15 Minuten des Nichtgebrauchs aus. Um die Abschaltautomatik zu deaktivieren, drücken Sie die Taste MODE und schalten das Messgerät ein. „APO d“ erscheint in der Anzeige. Schalten Sie das Messgerät aus und dann wieder ein, um das Abschaltautomatik wieder zu aktivieren. EX320-de-DE_V5.5 4/15... - Seite 11 Tuch ab. Benutzen Sie KEINE Chemikalien, Reinigungsflüssigkeiten oder Reinigungsmittel. BENUTZEN BATTERIEN EMPFOHLENEN GRÖSSE EMPFOHLENEN TYPS. Entfernen Sie beschädigte Batterien, damit diese nicht auslaufen oder das Gerät beschädigen. WENN DAS MESSGERÄT FÜR EINEN LÄNGEREN ZEITRAUM NICHT BENUTZT WIRD, sollten die Batterien entfernt werden, um einer Beschädigung vorzubeugen. EX320-de-DE_V5.5 4/15...
-
Seite 12: Batteriewechsel Und Batteriestandanzeige Warnung
Niemals Akkutypen. Immer neue Batterien des gleichen Typs WARNUNG: Um einen elektrischen Schlag zu vermeiden, bedienen Sie das Messgerät nicht, bevor die Batterien und Sicherungen am richtigen Platz und sicher befestigt sind. Entfernbarer Gummischutzrahmen Messgerät Batterie Sicherung Gehäusedeckel Gummischutzrahmen EX320-de-DE_V5.5 4/15... -
Seite 13: Sicherung Ersetzen
Stecken Sie die Sicherungs-/Batteriefachabdeckung wieder auf und sichern Sie diese wieder mit der Kreuzschlitzschraube. Legen Sie den Gummischutzrahmen wieder am Messgerät an. WARNUNG: Um einen elektrischen Schlag zu vermeiden, benutzen Sie das Messgerät nicht, bevor alle Sicherheitsabdeckungen wieder sicher am richtigen Platz befestigt sind. EX320-de-DE_V5.5 4/15... -
Seite 14: Spezifikationen
