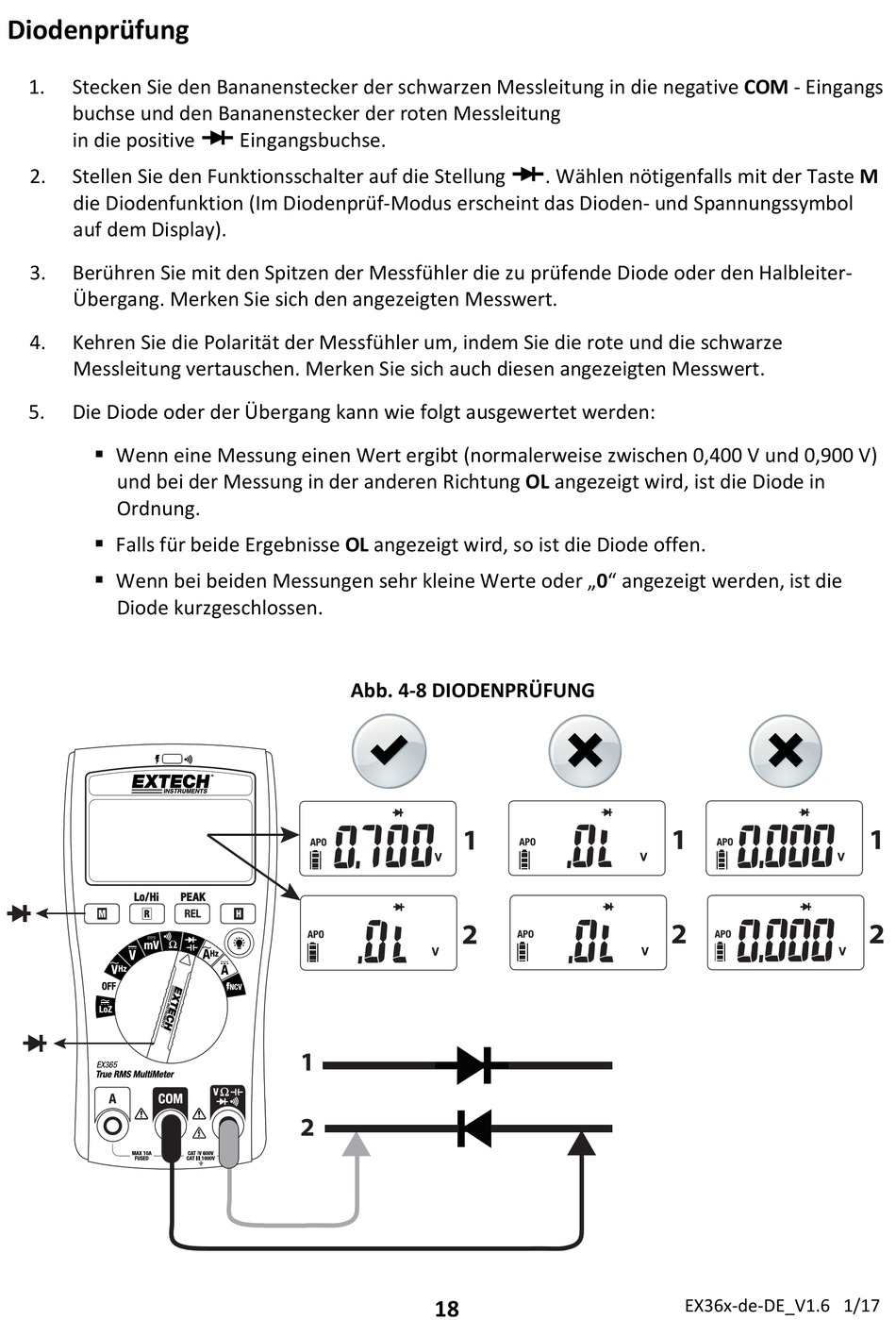

Diodenprüfung
1.
Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative COM ‐ Eingangs
buchse und den Bananenstecker der roten Messleitung
in die positive
2.
Stellen Sie den Funktionsschalter auf die Stellung
die Diodenfunktion (Im Diodenprüf‐Modus erscheint das Dioden‐ und Spannungssymbol
auf dem Display).
3.
Berühren Sie mit den Spitzen der Messfühler die zu prüfende Diode oder den Halbleiter‐
Übergang. Merken Sie sich den angezeigten Messwert.
4.
Kehren Sie die Polarität der Messfühler um, indem Sie die rote und die schwarze
Messleitung vertauschen. Merken Sie sich auch diesen angezeigten Messwert.
5.
Die Diode oder der Übergang kann wie folgt ausgewertet werden:
Wenn eine Messung einen Wert ergibt (normalerweise zwischen 0,400 V und 0,900 V)
und bei der Messung in der anderen Richtung OL angezeigt wird, ist die Diode in
Ordnung.
Falls für beide Ergebnisse OL angezeigt wird, so ist die Diode offen.
Wenn bei beiden Messungen sehr kleine Werte oder „0" angezeigt werden, ist die
Diode kurzgeschlossen.
Eingangsbuchse.
Abb. 4‐8 DIODENPRÜFUNG
1
2
. Wählen nötigenfalls mit der Taste M
1
2
18
1
2
EX36x‐de‐DE_V1.6 1/17
