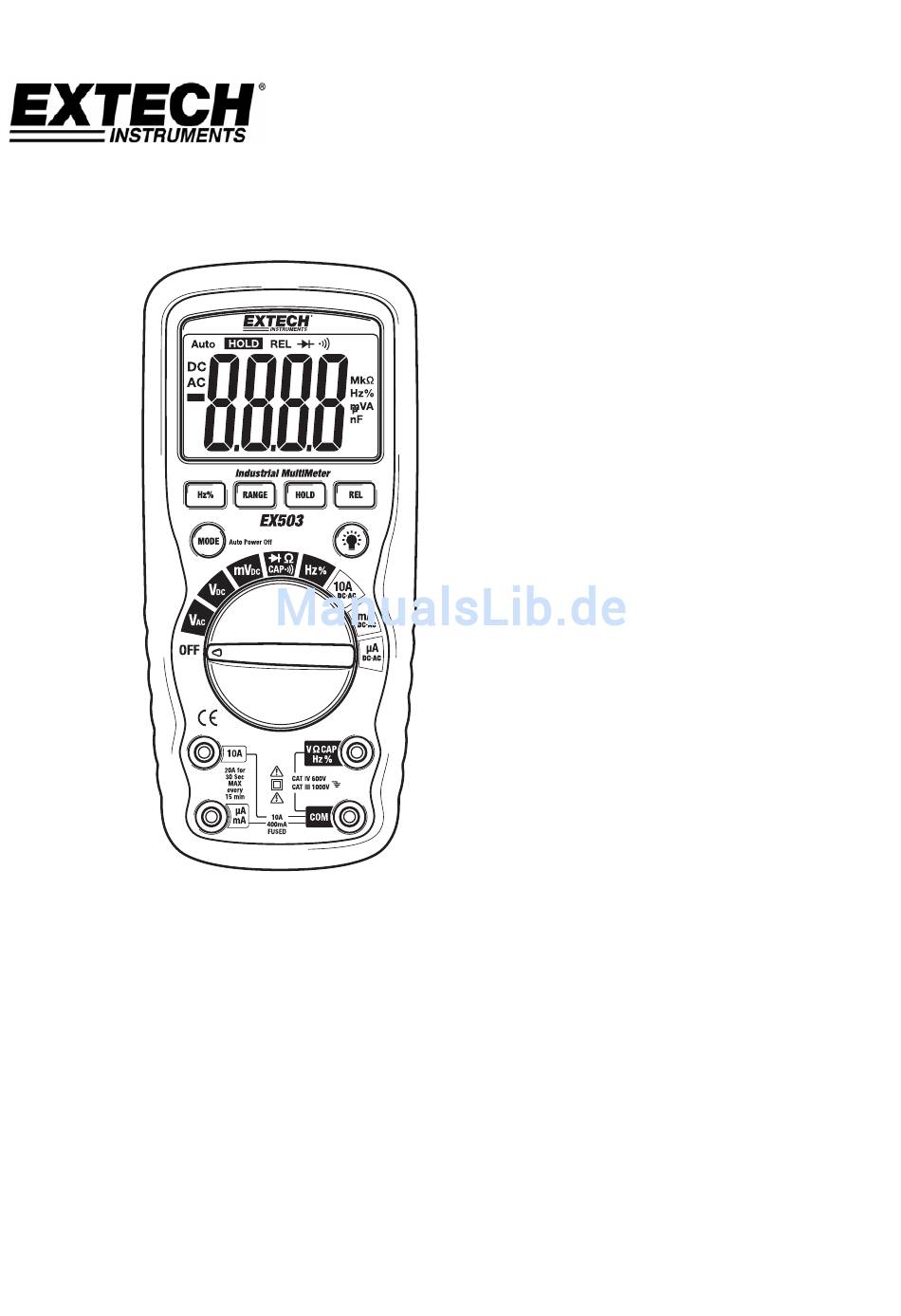

- Seite 1 Bedienungsanleitung Multimeter mit automatischer Bereichswahl Extech EX503...

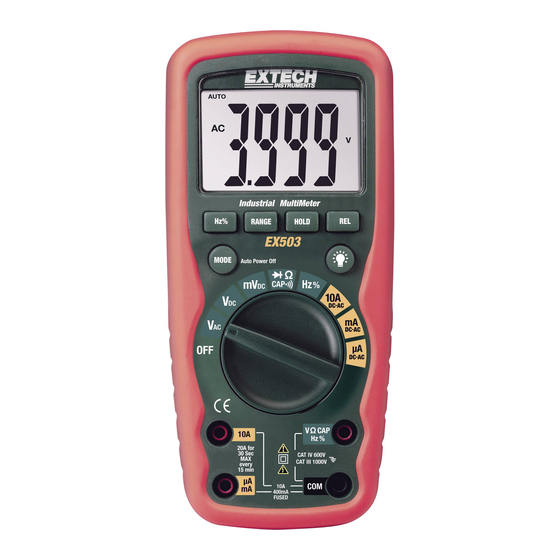

- Seite 2 Einführung Wir gratulieren Ihnen zum Kauf des Extech EX503 Multimeters mit automatischer Bereichswahl. Dieses Messgerät misst Wechsel- und GIeichspannung, Wechsel- und Gleichstrom, Widerstand, Kapazität, Frequenz, Thermoelement Temperatur und prüft Dioden sowie den Durchgang. Es ist wasserdicht und stoßfest. Richtige Benutzung und Pflege des Messgeräts gibt Ihnen mehrere Jahre zuverlässigen Services.
- Seite 3 • Alte oder beschädigte Batterien können Verätzungen bei Hautkontakt verursachen. Benutzen Sie in einem solchen Fall immer entsprechende Schutzhandschuhe. • Gehen Sie sicher, dass die Batterien nicht kurz geschlossen werden. Werfen Sie die Batterien nicht ins Feuer. EX503-EU_GR V2.1 11/07...
- Seite 4 Abdeckungen öffnen, um die Sicherung oder die Batterien auszutauschen. Benutzen Sie das Messgerät NIEMALS, bevor die hintere Abdeckung und die Batterie- und Sicherungsabdeckung richtig und sicher befestigt sind. Bei unsachgemäßer Verwendung, kann das Gerät trotz der eingebauten Schutzvorrichtung beschädigt werden. EX503-EU_GR V2.1 11/07...
-
Seite 5: Symbole Und Signalgeber
µ Micro (10 ) (Ampere) Milli (10 ) (Volt, Ampere) Ampere Kilo (10 ) (Ohm) Farad (Kapazität) Mega (10 ) (Ohm) Ω Hertz (Frequenz) Prozent (relative Arbeitszeit) Wechselstrom Gleichstrom Volt Relativ Auto Automatische Bereichswahl HOLD Anzeige halten EX503-EU_GR V2.1 11/07... - Seite 6 Lesen Sie die Spannung von der Anzeige ab. Drücken Sie die HZ/% Taste, um "Hz" anzuzeigen. Lesen Sie die Frequenz von der Anzeige ab. Drücken Sie erneut die HZ/% Taste, um "%" anzuzeigen. Lesen Sie die % des Arbeitszyklus von der Anzeige ab. EX503-EU_GR V2.1 11/07...
- Seite 7 11. Lesen Sie die Frequenz von der Anzeige ab. 12. Drücken Sie erneut die HZ/% Taste, um "%" anzuzeigen. 13. Lesen Sie die % des Arbeitszyklus von der Anzeige ab. 14. Drücken Sie die HZ/% Taste, um "Hz" anzuzeigen. EX503-EU_GR V2.1 11/07...
- Seite 8 Legen Sie die Prüfspitzen an die zu prüfende Diode. Die Flussspannung wird mit 0,400 bis 0,700V typischerweise angezeigt. Rückwärts-Sperrspannung zeigt „OL“ an. Geräte mit Kurzschluss zeigen annährend 0V an und Geräte ohne Kurzschluss zeigen „OL“ bei beiden Polaritäten an. EX503-EU_GR V2.1 11/07...
- Seite 9 Messungen befinden sich in der Übersicht. Bereich Empfindlichkeit Frequenzbereich ( DC/AC ) 5Hz~10kHz ≥ 1.5V rms 40V, 400V 5Hz~20kHz ≥ 10V rms 5Hz~200kHz ≥ 20V rms 1000V/1000V 50Hz~1kHz ≥ 420V rms 400mA 5Hz~5kHz ≥ 45mA rms 5Hz~1kHz ≥ 4A rms EX503-EU_GR V2.1 11/07...
- Seite 10 Die Abschaltautomatik schaltet das Messgerät nach 30 Minuten aus. Um die Abschaltautomatik zu deaktivieren, halten Sie die MODE Taste gedrückt und schalten das Messgerät ein. ANZEIGE NIEDRIGER BATTERIESTAND Symbol wird angezeigt, wenn die Batteriespannung niedrig ist. Ersetzen Sie die Batterien, wenn das Symbol erscheint. EX503-EU_GR V2.1 11/07...
- Seite 11 Haushaltsmüll ist verboten. Sie können Ihre benutzten Batterien/Akkumulatoren unentgeltlich an den Sammelstellen bei Ihrer Gemeinde oder dort, wo Batterien/Akkumulatoren verkauft werden, abgeben. Entsorgung Befolgen Sie die gültigen gesetzlichen Vereinbarungen bezüglich der Entsorgung des Gerätes am Ende seines Lebenszyklus. EX503-EU_GR V2.1 11/07...
- Seite 12 40], 10A/1000V flink für den 20A Bereich [SIBA 50-199-06]). Legen Sie die Batterie ein und befestigen Sie das Batteriefach. WARNUNG: Um einen Stromschlag zu vermeiden, verwenden Sie das Messgerät nicht bevor die Sicherungsabdeckung richtig und sicher befestigt ist. EX503-EU_GR V2.1 11/07...
-
Seite 13: Spezifikationen
±(1,5% messwert + 1 stellen) (Hz% Funktion) 59,99Hz 0,01Hz 599,9Hz 0,1Hz 5,999kHz 0,001kHz ±(1,2% messwert + 3 stellen) 59,99kHz 0,01kHz 599,9kHz 0,1kHz 5,999MHz 0,001MHz ±(1,5% messwert + 4 stellen) 9,999MHz 0,001MHz Empfindlichkeit:0,5V rms <500kHz; 3V rms >500kHz EX503-EU_GR V2.1 11/07... - Seite 14 Die UL Markierung zeigt nicht an, dass dieses Produkt für die Genauigkeit seiner Messwerte ausgewertet worden ist Urheberrecht © 2007 Extech Instruments Corporation. Alle Rechte vorbehalten, inklusive dem Recht der Reproduktion im Ganzen oder in Teilen jeglicher Form. EX503-EU_GR V2.1...
