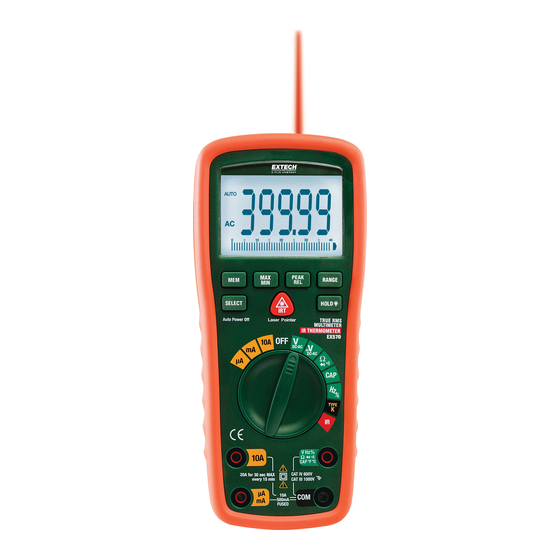

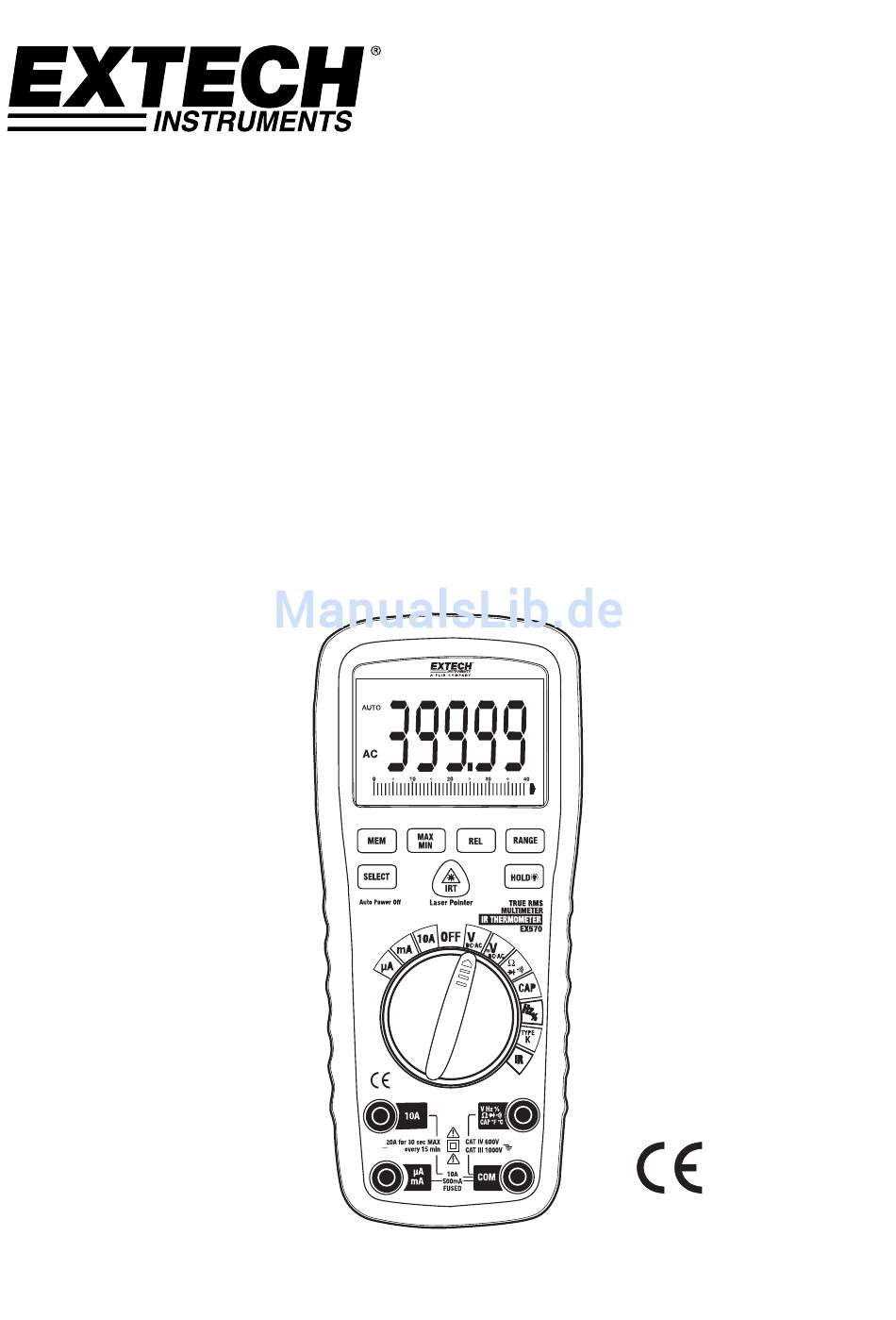

- Seite 1 Bedienungsanleitung True RMS Multimeter mit IR-Thermometer Extech EX570...
- Seite 2 Einführung Wir beglückwünschen Sie zum Kauf des Extech EX570 True RMS Auto-Bereichs Multimeter. Dieses Multimeter misst Wechsel- und Gleichspannung, Wechsel- und Gleichstrom, Widerstand, Kapazität, Frequenz, Arbeitszyklus, Diodentest, Kontinuität, Thermoelementtemperatur und Infrarottemperatur. Es besitzt ein wasserfestes und stabiles Design für den harten Einsatz. Der richtige Gebrauch und Pflege sorgen für eine viele Jahre zuverlässige Funktion.
-
Seite 3: Sicherheitshinweise
Sollte das Gerät für eine längere Zeit nicht verwendet werden, entfernen Sie die Batterien, um ein Auslaufen zu vermeiden. Verbrauchte oder beschädigte Batterien können bei Hautkontakt zu Verätzungen führen. Verwenden Sie in diesen Fällen immer Handschuhe. Achten Sie darauf, dass Batterien nicht kurzgeschlossen werden. Werfen Sie Batterien nicht ins Feuer. EX570-de-DE_V2.7 4/15... - Seite 4 VERWENDEN SIE NIEMALS das Multimeter, bevor nicht die Abdeckung und die Batterie- und Sicherungsabdeckung nicht fest verschlossen sind. Sollte das Gerät nicht in der Art und Weise benutzt werden, die vom Hersteller angegeben ist, kann die Schutzeinrichtung in dem Gerät außer Kraft gesetzt werden. EX570-de-DE_V2.7 4/15...
- Seite 5 ) (Volt, Ampere) Ampere kilo (10 ) (Ohm) Farad (Kapazität) mega (10 ) (Ohm) Auto Aus Spitze Hertz (Frequenz) Volt Prozent (Einschaltdauer) REL Relativ Wechselstrom AUTO Autobereichseinstellung Gleichstrom HOLD Anzeige halten ºF Grad Fahrenheit ºC Grad Celsius Maximum Minimum EX570-de-DE_V2.7 4/15...
-
Seite 6: Wechsel(Ac)-/Gleichspannungs(Dc)-Messungen
Drücken Sie die SELECT-Taste, um “DC” oder “AC” Millivolt einzustellen. Berühren Sie mit der schwarzen Messleitungsspitze die negative Seite des Schaltkreises. Berühren Sie mit der roten Messleitungsspitze die positive Seite des Schaltkreises. Lesen Sie die Spannung im LCD-Display ab. EX570-de-DE_V2.7 4/15... -
Seite 7: Wechsel(Ac)-/Gleichstrom(Dc)-Messungen
4. Berühren Sie mit den Messleitungsspitzen neben dem zu testenden Schaltkreis oder Teil. Es ist zu empfehlen, eine Seite des zu testenden Teils vom Rest des Schaltkreises zu trennen, damit dieser nicht mit der Widerstandsmessung interferiert. 5. Lesen Sie den Widerstand im LCD-Display ab. EX570-de-DE_V2.7 4/15... - Seite 8 4. Berühren Sie mit den Messleitungsspitzen die Diode, die Sie testen möchten. Die Durchlassspannung wird typischerweise mit 0,400 bis 0,700V angezeigt. Die Sperrspannung wird durch “OL” angezeigt. Kurzgeschlossene Dioden zeigen eine Spannungen nahe 0V und ein offene Diode zeigt “OL” in beiden Polaritätsrichtungen. EX570-de-DE_V2.7 4/15...
-
Seite 9: Kontaktfreie Infrarot-Temperaturmessungen
Dampf, Staub, Rauch usw. können die Messungen ungenau werden lassen. Um eine heiße Stelle zu finden, Zielen Sie mit dem Multimeter auf einen Bereich außerhalb des Testbereichs und schwenken Sie das Multimeter dann (in einer Auf- und Ab-Bewegung), bis Sie eine heiße Stelle gefunden haben. EX570-de-DE_V2.7 4/15... -
Seite 10: Thermoelement-Temperaturmessungen
3. Berühren Sie mit den Messleitungsspitzen den Schaltkreis, den Sie testen möchten. 4. Lesen Sie die Frequenz auf dem LCD-Display ab. 5. Drücken Sie die SELECT-Taste, um “%” anzuzeigen. 6. Lesen Sie die % Arbeitszyklus auf dem LCD-Display ab. EX570-de-DE_V2.7 4/15... -
Seite 11: Autobereich/Manuelle Bereichsauswahl
3. Drücken Sie „das MAX/MIN“ gibt noch einmal ein und das Abbild „AVG“ wird erscheinen. Der Meter wird die durchschnittliche Vorlesung darstellen, da der Meter an betrieben wurde. 4. Um den MAX/MIN-Modus zu verlassen, drücken und halten Sie die MAX/MIN-Taste für 2 Sekunden. EX570-de-DE_V2.7 4/15... -
Seite 12: Spitzenwert Halten
Die Auto Aus Funktion schaltet das Multimeter nach 15 Minuten aus. Um die Auto Aus Funktion zu deaktivieren, drücken und halten Sie die SELECT-Taste gedrückt und schalten Sie das Multimeter ein. “APO d” erscheint auf dem LCD-Display. Schalten Sie das Multimeter aus und wieder ein, um die Auto Aus Funktion wieder zu aktivieren. EX570-de-DE_V2.7 4/15... -
Seite 13: Wartung
WARNUNG: Um einen elektrischen Schlag zu vermeiden, benutzen Sie das Multimeter nicht, so lange die Batterieabdeckung nicht fest an ihrem Platz ist. HINWEIS: Sollte Ihr Multimeter nicht korrekt funktionieren, prüfen Sie die Sicherungen und die Batterie, um sicher zu stellen, dass diese in Ordnung und korrekt eingelegt sind. EX570-de-DE_V2.7 4/15... -
Seite 14: Sicherungen Ersetzen
Sicherung für den 600mA Bereich [SIBA 70-172-40], 10A/1000V flinke Sicherung für den 10A Bereich [SIBA 50-199-06]). 6. Setzen Sie die Abdeckung, Batterie mit Batterieabdeckung wieder ein. WARNUNG: Um einen elektrischen Schlag zu vermeiden, benutzen Sie das Multimeter nicht, bis die Sicherungsabdeckung fest an ihrem Platz ist. EX570-de-DE_V2.7 4/15... -
Seite 15: Spezifikationen
(2,0% Messwert + 3 (2,0% Messwert + 3 Stellen) Stellen) (20A: 30 Sekunden maximal mit verminderter Genauigkeit) HINWEIS: Die Genauigkeit bezieht sich auf eine Betriebstemperatur von bis 28 C (65 F bis 83 F) und weniger als 75% relative Luftfeuchtigkeit. EX570-de-DE_V2.7 4/15... - Seite 16 -45 to 750C 1C (ohne Sensorgenauigkeit) 4C Temperatur IR -30 to -5C 2C -6 to -100C (2,0%rdg + 2C) 101 to 550C 1C/F 8F -22 to 23F 24 to 212°F 4°F 213 to 1022°F (2,0%rdg + 4F) EX570-de-DE_V2.7 4/15...
- Seite 17 Dieses Multimeter ist für Messung zu dem Ursprung der Installation bestimmt und mit einer doppelten Isolierung für den Benutzer geschützt gemäß EN61010-1 und IEC61010-1 2. Ausgabe (2001) zu Kategorie IV 600V und Kategorie III 1000V; Verschmutzungsgrad 2. Prüfmarken Copyright © 2012‐2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com EX570-de-DE_V2.7 4/15...
