Widerstandsmessungen
VORSICHT: Schalten Sie das zu prüfende Gerät vor der Messung aus. Messen Sie nicht an
Stromkreisen oder Geräten, bei denen 60 VDC oder 30 VAC vorhanden sind.
1.
Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM)
Eingangsbuchse. Stecken Sie den Bananenstecker der roten Messleitung in die positive
(V/Ω) Eingangsbuchse.
Drehen Sie den Funktionsschalter auf die Position Ω.
2.
Wählen Sie mit der Taste M das Symbol Ω auf dem Display, das nur Widerstand anzeigt
3.
(Ohne Anzeige der Symbole für Durchgang/ Diode/Kapazität).
4.
Halten Sie die Messspitzen an den zu prüfenden Stromkreis oder das zu prüfende Bauteil.
Am besten eine Seite des zu testenden Bauteils trennen, damit der restliche Stromkreis
nicht durch die Widerstandsmessung beeinträchtigt wird.
5.
Lesen Sie den Widerstandswert auf dem Display ab. Das Display zeigt das Messergebnis
mit dem exakten Dezimalpunkt an. Wenn der Messwert außerhalb des zulässigen
Bereichs liegt, wird das Displaysymbol OL angezeigt.


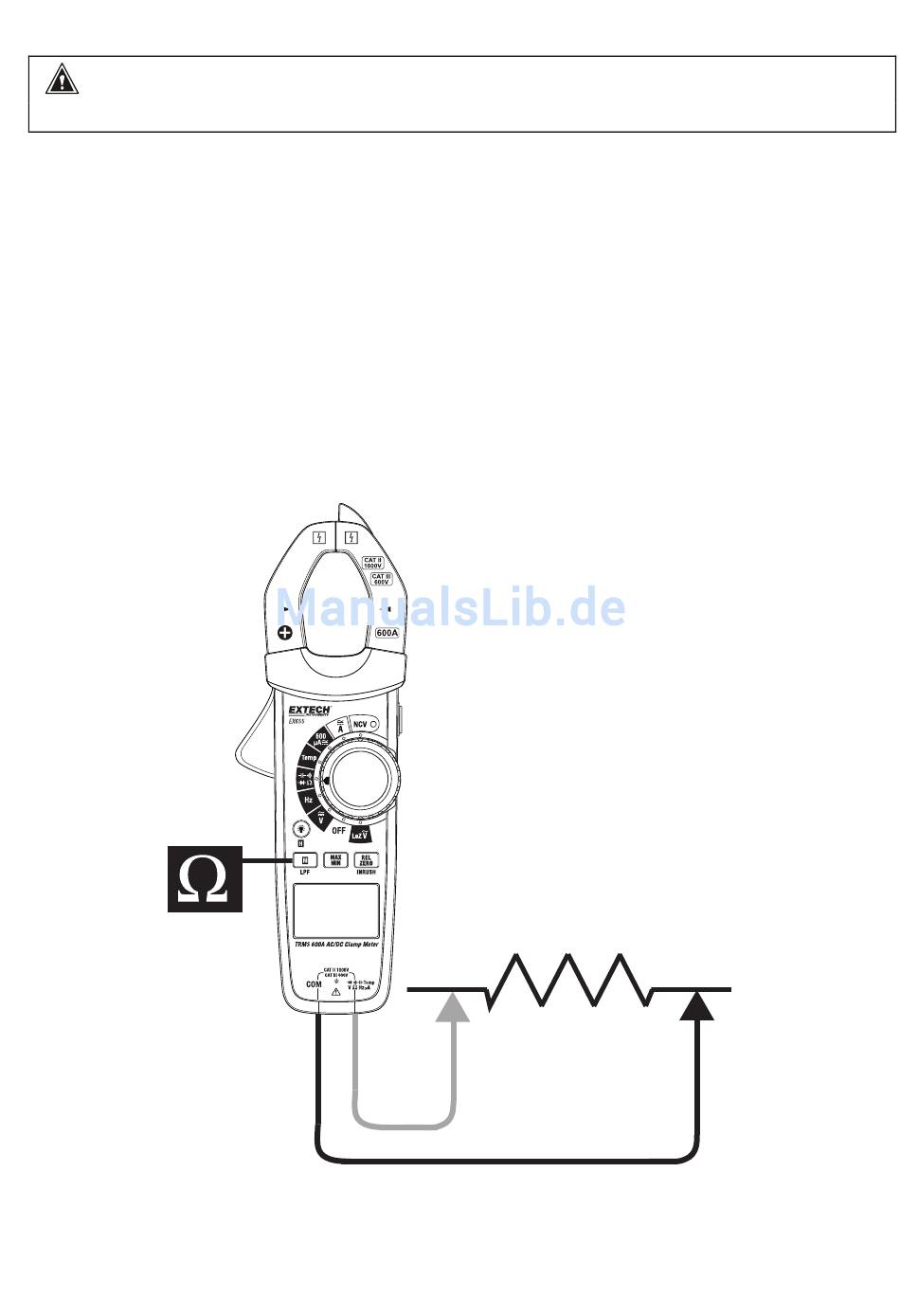

Abb. 4‐6 WIDERSTANDSMESSUNGEN

21


EX65x‐de‐DE_V1.5   12/15
