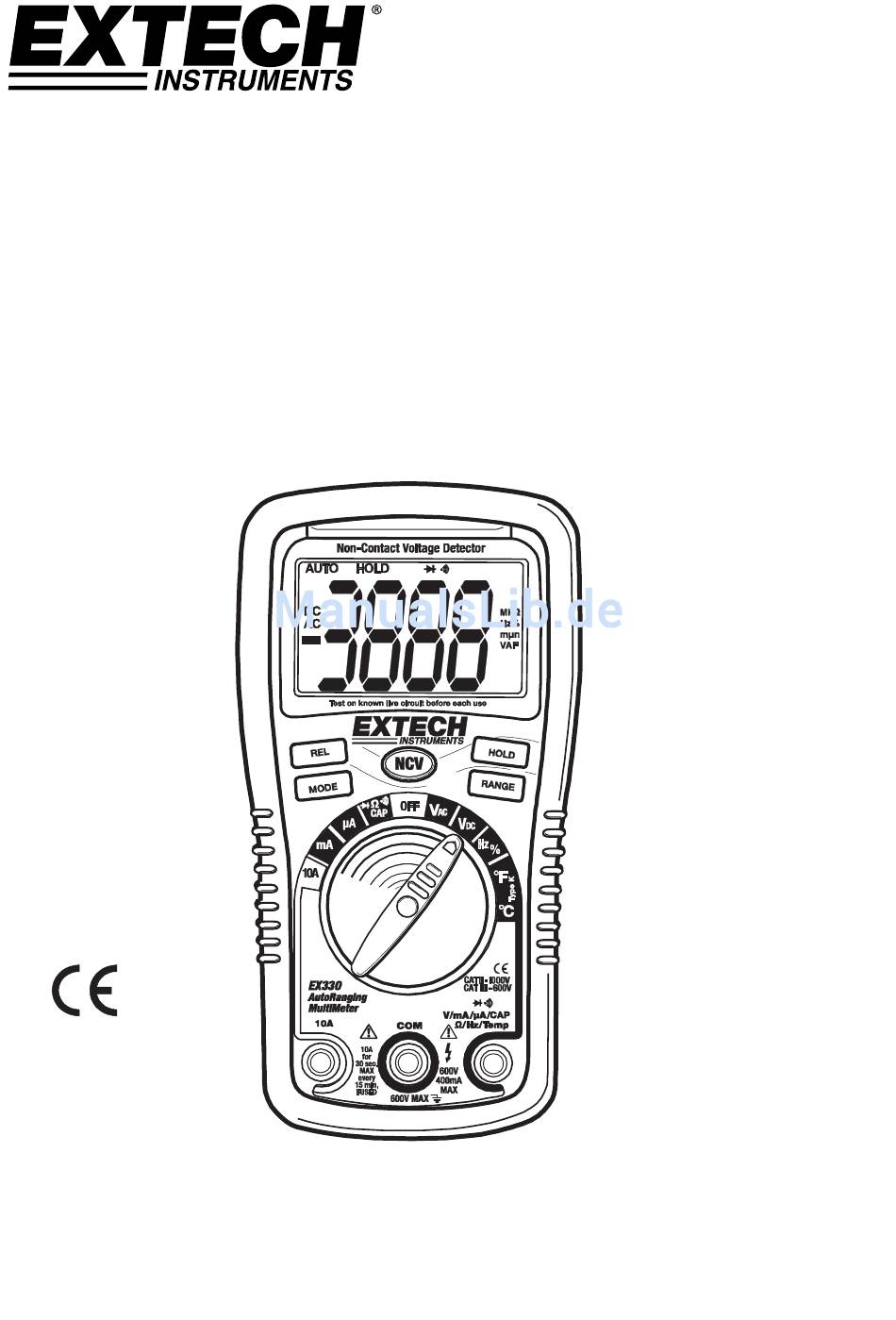

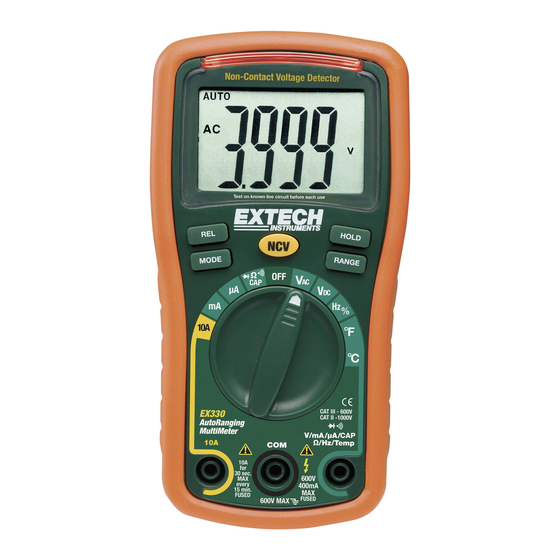

- Seite 1 Bedienungsanleitung Mini-Multimeter mit berührungsloser Spannungsprüfung Modell EX330...
-
Seite 2: Sicherheitshinweise
Einführung Wir gratulieren Ihnen zur Wahl des Extech EX330 Messgerätes. Der EX330 bietet die Funktionen der Wechselspannungs-/Gleichspannungs-,Wechselstrom-/Gleichstrom-,Widerstands-Messung, berührungsfreie Spannungsprüfung, Kapazität, Frequenz, Arbeitszyklus, Dioden- Durchgangsprüfung sowie Doppelthermoelement (Temperatur). Sicherheit Dieses Symbol platziert neben einem anderen Symbol-, Anschluss- oder Bediengerät zeigt an, dass sich der Nutzer auf eine Erklärung in der Bedienungsanleitung beziehen muss, um Personenschäden oder Beschädigung des Messinstruments zu vermeiden. - Seite 3 Entladung und Auslaufen zu bewahren. • Ausgelaufene oder beschädigte Batterien können bei Hautkontakt zu Verätzungen führen. Tragen Sie daher in solchen Fällen immer geeignete Handschuhe. • Achten Sie darauf, dass die Batterien nicht kurzgeschlossen sind. Werfen Sie Batterien nicht ins Feuer. EX330-de-DE_V5.2 4/15...
- Seite 4 Milli (10 ) (Volt, Ampere) Kilo (10 ) (Ohm) Mega (10 ) (Ohm) Hertz (Frequenz) Prozent (relative Einschaltdauer) Wechselstrom Gleichstrom Grad Fahrenheit Ampere Farad (Kapazität) Ω Voltage Verhältnis AUTO Automatik HOLD Anzeige halten Grad Celsius •))) Durchgang Diode Batteriestatus EX330-de-DE_V5.2 4/15...
-
Seite 5: Berührungsloser Wechselstromprüfer
Messung, wenn es mit einem Stromkreislauf verbunden wird. BERÜHRUNGSLOSER WECHSELSTROMPRÜFER Der EX330 kann die Gegenwart von Wechselstrom (von 100 bis 600Volt Wechselstrom) durch das einfache Halten, in der Nähe einer Spannungsquelle ermitteln. WARNUNG: Testen Sie den AC Spannungsprüfer vor jedem Gebrauch an einer bekannten und funktionsfähigen und Leitung. -
Seite 6: Messungen Von Wechselspannung Warnung
Verbinden Sie die rote Messleitung mit der positiven V-Buchse. Berühren Sie mit der schwarzen Prüfspitze die negative Seite des Stromkreises. Berühren Sie mit der roten Prüfspitze die positive Seite des Stromkreises. Lesen Sie die Spannung in der Anzeige ab. EX330-de-DE_V5.2 4/15... - Seite 7 Berühren Sie mit den Prüfspitzen quer den Stromkreis oder das Teil, das getestet wird. Am Besten eine Seite vom Stromkreis, der getestet wird, entfernen, damit restliche Kreislauf nicht durch Widerstandsanzeige gestört wird, Lesen Sie den Widerstand in der Anzeige ab. EX330-de-DE_V5.2 4/15...
- Seite 8 Der Test kann bis zu drei Minuten oder länger dauern, wenn es sich um große Kondensatoren zum Aufladen handelt. Warten Sie, bis die Anzeige sich beruhigt hat, bevor Sie den Test beenden. Lesen Sie die Kapazität in der Anzeige ab. EX330-de-DE_V5.2 4/15...
-
Seite 9: Frequenzmessungen
Drücken Sie die Taste RANGE, um durch die verfügbaren Bereiche zu springen, bis Sie den Bereich ausgewählt haben, den Sie wollen. Um den manuellen Bereichsmodus zu verlassen und zum Automatikmodus zurückzukehren, drücken und halten Sie die Taste RANGE zwei Sekunden lang. Hinweis: Manuelles Messen funktioniert nicht für die Kapazitäts-, Frequenz- oder Temperaturfunktionen. EX330-de-DE_V5.2 4/15... -
Seite 10: Abschaltautomatik
Tuch ab. Benutzen Sie KEINE Chemikalien, Reinigungsflüssigkeiten oder Reinigungsmittel. BENUTZEN BATTERIEN EMPFOHLENEN GRÖSSE EMPFOHLENEN TYPS. Entfernen Sie beschädigte Batterien, damit diese nicht auslaufen oder das Gerät beschädigen. WENN DAS MESSGERÄT FÜR EINEN LÄNGEREN ZEITRAUM NICHT BENUTZT WIRD, sollten die Batterien entfernt werden, um einer Beschädigung vorzubeugen. EX330-de-DE_V5.2 4/15... -
Seite 11: Batteriewechsel Und Batteriestandanzeige Warnung
Niemals Akkutypen. Immer neue Batterien des gleichen Typs WARNUNG: Um einen elektrischen Schlag zu vermeiden, bedienen Sie das Messgerät nicht, bevor die Batterien und Sicherungen am richtigen Platz und sicher befestigt sind. Entfernbarer Gummischutzrahmen Messgerät Batterie Sicherung Gehäusedeckel Gummischutzrahmen EX330-de-DE_V5.2 4/15... -
Seite 12: Sicherung Ersetzen
40M 0.01M Kapazität 0.001nF (3.5 % Messwert + 40 Stellen) 40nF 0.01nF 400nF 0.1nF (2.5 % Messwert + 4 Stellen) 4F 0.001F (3.5 % Messwert + 4 Stellen) 40F 0.01F (3.5 % Messwert + 10 Stellen) 200F 0.1F EX330-de-DE_V5.2 4/15... - Seite 13 (% Messwert) – Dies ist die Auflösung des gemessenen Stromkreises. (+ Stellen) – Dies ist die Auflösung der Umrechnung Analog-zu-Digital. Genauigkeit ist ausgewiesen zwischen 18°C und 28°C (65°F und 83°F) und weniger als 75 % relative Luftfeuchtigkeit. EX330-de-DE_V5.2 4/15...
