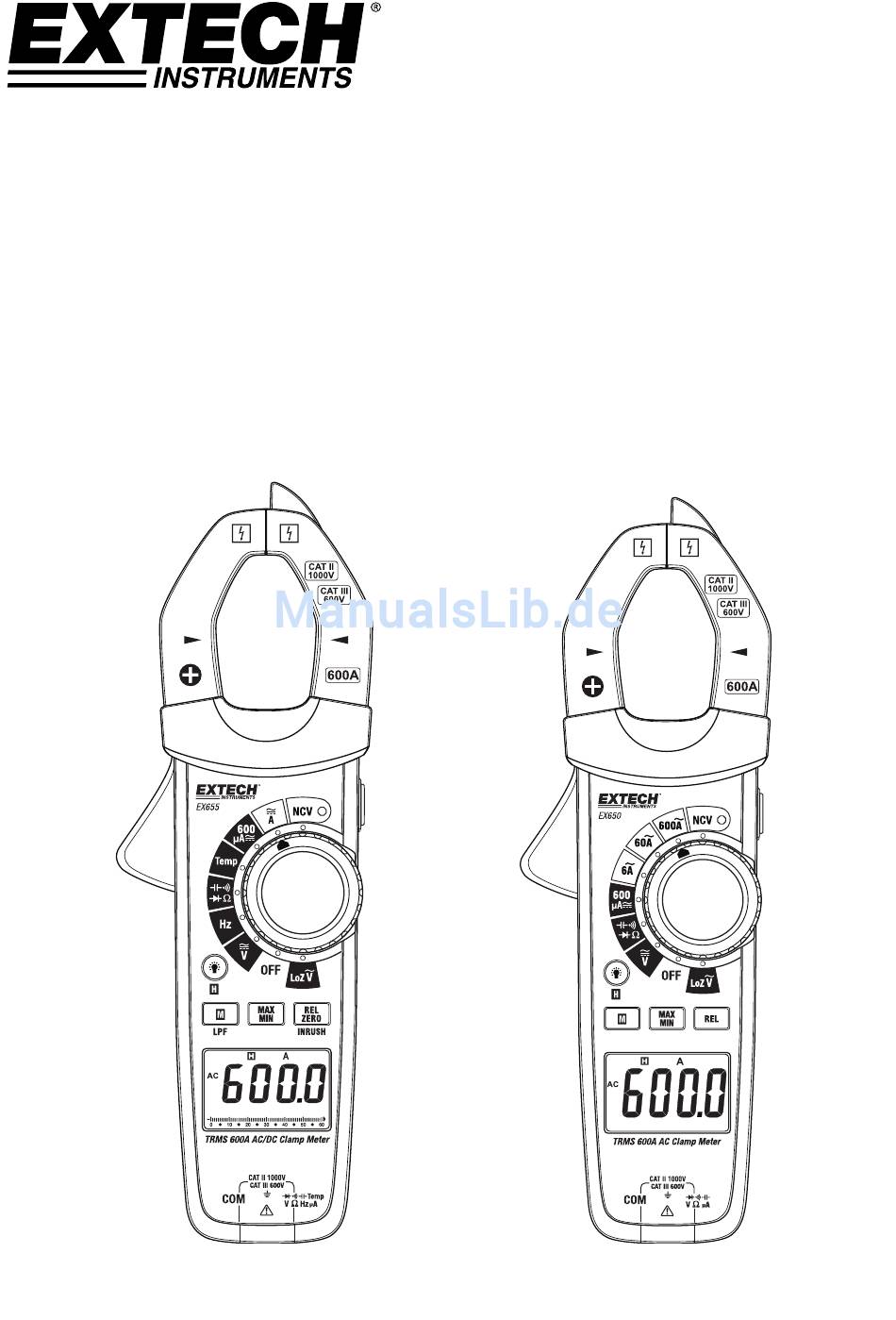

- Seite 1 BEDIENUNGSANLEITUNG Digitale 600 A True‐RMS Zangenmessgeräte EX650 Serie EX650 Digitales True‐RMS 600 A AC Zangenmessgerät EX655 True RMS 600 A AC/DC‐Zangenmessgerät mit Temperatur, Einschaltstrom und Tiefpassfilter ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. EINFÜHRUNG 3 2. SICHERHEITSINFORMATIONEN 4 3. BESCHREIBUNGEN 6 4. BEDIENUNG 12 Messgerät einschalten Aktivieren/Deaktivieren der Abschaltautomatik Hintergrundbeleuchtung Arbeitslicht Data Hold (Messwert einfrieren) Hinweise zu Messleitungen Spannungsmessungen „Lo Z“ Wechselspannungsmessungen Strommessungen mit der Messzange µA AC/DC Strommessung mit Messleitungen Kontaktloser Spannungsprüfer Widerstandsmessungen Stromdurchgangsprüfungen Kapazitätsmessungen ... -
Seite 3: Einführung
1. Einführung Vielen Dank für die Wahl eines Zangenmessgeräts der EX650 Serie von Extech. Das EX650 gehört zur digitalen True RMS Zangenmessgeräteserie, die mit Funktionen vollgepackt ist, ein hintergrundbeleuchtetes Display mit 6000 Pixeln und automatische Bereichswahl besitzt. Es misst Gleich‐/Wechselspannung, Wechselstrom, Gleichstrom (EX655), Einschaltstrom (EX655), Widerstand, Dioden, Durchgang, Kapazität, Temperatur (EX655), „Lo Z“ niedrige Impedanzmodus und Frequenz (EX655). Zu den weiteren Funktionen gehören Data Hold (Daten einfrieren), minimaler/maximaler Speicherwert, relativer Modus, Tiefpassfilter (LPF) für variable Frequenz‐Antriebssignale (EX655), Arbeitslicht, NCV (kontaktlose Spannungserkennung) und Abschaltautomatik. Das Gerät wird vollständig getestet sowie kalibriert ausgeliefert und bietet bei ordnungsgemäßer Verwendung jahrelange, zuverlässige Dienste. Besuchen Sie unsere Website (www.extech.com), um die Aktualität dieser Bedienungsanleitung zu überprüfen und um Produktupdates und Kundenunterstützung zu erhalten. Ausstattungsdetails Digitales Display mit 6000 Pixeln Analoge 60‐Segment Balkendiagramm‐Anzeige bei Modell EX655 Großes LED‐Display mit Hintergrundbeleuchtung True RMS Wechselspannungsmessungen Der „Lo Z“‐Modus eliminiert Geisterspannungsmesswerte bei nicht stromführenden Stromkreisen Automatische und manuelle Messbereichswahl 0,5 % DCV‐Genauigkeit Data Hold (Messwert einfrieren) Einschaltstrom‐Modus bei Modell EX655 ... -
Seite 4: Sicherheitsinformationen
2. Sicherheitsinformationen Befolgen Sie für einen sicheren Betrieb und Wartung des Messgeräts sorgfältig diese Anweisungen. Nichtbeachtung der Warnhinweise kann zu schweren Verletzungen führen. WARNHINWEISE WARNHINWEISE weisen auf gefährliche Bedingungen und Aktionen hin, die zu VERLETZUNGEN und zum TODE führen können. Wenn Sie Messleitungen oder Messfühler verwenden, halten Sie Ihre Hände und Finger stets hinter dem Fingerschutz. Um einen elektrischen Schlag zu vermeiden, berühren Sie keine freiliegenden elektrischen Leitungen, Stecker, unbenutzte Eingangsbuchsen oder zu prüfende Stromkreise. Trennen Sie vor dem Öffnen des Batteriefachs oder des Messgerätegehäuses die Messleitungen vom Messgerät. Benutzen Sie das Messgerät ausschließlich wie in dieser Bedienungsanleitung oder in der Kurzanleitung beschrieben, um eine Beeinträchtigung der Schutzeinrichtungen des Messgeräts zu vermeiden. Achten Sie darauf, dass Sie bei Messungen die richtigen Anschlüsse, Schalterpositionen und Messbereiche verwenden. Überprüfen Sie die Funktion des Messgeräts durch Messung einer bekannten Spannung. Lassen Sie das Messgerät reparieren, wenn es sich ungewöhnlich verhält oder wenn Sie Fragen in Bezug auf die Funktionserhalt des Messgeräts haben. Zwischen den Anschlüssen bzw. zwischen den Anschlüssen und Erde nie eine Spannung anlegen, die die am Messgerät angegebene Nennspannung überschreitet. Messen Sie keine Spannungen über 1000 V DC oder 750 V AC zwischen Buchse und Masse, um einen elektrischen Schlag, und Schäden am Zangenmessgerät zu verhindern. Vorsicht bei Spannungen über 30 VAC RMS, 42 VAC Spitze oder 60 VDC. Bei solchen Spannungen besteht Stromschlaggefahr. Um falsche Messungen zu vermeiden, die zu Stromschlag oder Verletzungen führen können, müssen die Batterien ersetzt werden, sobald die Anzeige für verbrauchte Batterien aufleuchtet. Schalten Sie das zu testende Gerät spannungsfrei und entladen Sie alle Kondensatoren bevor Sie jegliche Widerstands‐, Durchgangs‐, Dioden‐ oder Kapazitätsmessungen vornehmen. ... -
Seite 5: Sicherheitssymbole, Die Sich In Der Regel Am Messgerät Und In Den Anweisungen Befinden
Sicherheitssymbole, die sich in der Regel am Messgerät und in den Anweisungen befinden Dieses Symbol neben einem anderen Symbol weist auf wichtige weiterführende Informationen in der Bedienungsanleitung oder der Kurzanleitung hin. Stromschlaggefahr Sicherungssymbol. Das Gerät ist durch doppelte oder verstärkte Isolierung geschützt Symbol für niedrigen Batteriestand Entspricht den Richtlinien der Europäischen Union Dieses Produkt nicht im Hausmüll entsorgen Wechselstrommessung Gleichspannungsmessung Erdung Warnung vor gefährlicher Spannung Wenn das Messgerät eine Spannung gleich oder größer als 30 V oder eine Überspannung (OL) im V‐ oder „Lo Z“‐Modus misst, wird das Symbol angezeigt. Mit diesem System soll der Anwender vor einer möglicherweise gefährlichen Spannung gewarnt werden. ÜBERSPANNUNGSKATEGORIEN NACH IEC1010 ÜBERSPANNUNGSKATEGORIE I Geräte der ÜBERSPANNUNGSKATEGORIE I sind Geräte für den Anschluss an Schaltkreise, in denen Vorkehrungen getroffen wurden, um transiente Überspannungen auf einen niedrigen Pegel zu begrenzen. Hinweis – Beispiele sind geschützte elektronische Schaltkreise. ÜBERSPANNUNGSKATEGORIE II Geräte der ÜBERSPANNUNGKATEGORIE II sind Energie verbrauchende Geräte, die von einer festen Einrichtung versorgt werden. Hinweis – Beispiele sind Haushalts‐, Büro‐ und Laborgeräte. ÜBERSPANNUNGSKATEGORIE III Geräte der ÜBERSPANNUNGSKATEGORIE III sind Geräte in festen Einrichtungen. Hinweis – Beispiele sind Schalter in festen Einrichtungen und einige Geräte für industriellen Gebrauch mit permanentem Anschluss an eine feste Installation. ... -
Seite 6: Beschreibungen

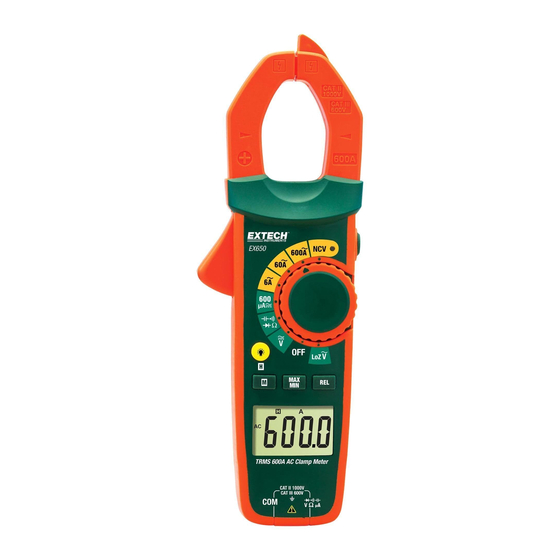

3. Beschreibungen Beschreibung des Messgeräts (EX655 ist dargestellt) Kontaktloser Spannungsprüfer Messzange Ein‐/Ausschalter für Arbeitslicht NCV LED‐Alarmanzeige Funktionsdrehschalter Taste Max/Min Taste Relativ , DCA‐Nullung und Einschaltstrom (DCA Nullung & Einschaltstrom nur bei EX655) LCD‐Multifunktionsdisplay mit Hintergrundbeleuchtung Plus‐Eingangsbuchse COM (‐) Eingangsbuchse Taste Modus (M) und LPF (Tiefpassfilter) (LPF nur bei EX655) Taste Hintergrundbeleuchtung und Hold (Einfrieren) Zangenhebel Arbeitslicht Hinweis: Das Batteriefach befindet sich auf der Rückseite des Messgeräts. Abb. 3‐1 BESCHREIBUNG DES MESSGERÄTS EX65x‐de‐DE_V1.6 7/16 ... -
Seite 7: Beschreibung Der Anzeigesymbole Für Das Ex650
Beschreibung der Anzeigesymbole für das EX650 1 2 3 4 5 14 15 16 Abb. 3‐2 DISPLAY DES MESSGERÄTS EX650 Hochspannung Batteriestatus Relativwert‐Modus Abschaltautomatik Data Hold (Werte einfrieren) Multifunktionales LCD Gleichstrom Wechselstrom Diode 10. Durchgang 11. Automatische Bereichswahl 12. Niedrige Impedanz‐Modus (Lo Z) 13. Maximaler und minimaler Speicherwert 14. Kontaktloser Spannungsprüfer 15. Tiefpassfilter (LPF) 16. Temperaturmaßeinheiten EX65x‐de‐DE_V1.6 7/16 ... -
Seite 8: Beschreibung Der Anzeigesymbole Für Das Ex655
Beschreibung der Anzeigesymbole für das EX655 1 2 3 4 5 12 13 15 16 17 Abb. 3‐3 DISPLAY DES MESSGERÄTS EX655 Hochspannung Batteriestatus Relativwert‐Modus Abschaltautomatik Data Hold (Werte einfrieren) Multifunktionales LCD Gleichstrom Wechselstrom Diode 10. Durchgang 11. Automatische Bereichswahl 12. Niedrige Impedanz‐Modus (Lo Z) 13. Einschaltstrom (Spitze) 14. Größter und kleinster Speicherwert 15. Kontaktloser Spannungsprüfer 16. Tiefpassfilter (LPF) 17. Temperaturmaßeinheiten 18. -
Seite 9: Drucktastenbeschreibung
Drucktastenbeschreibung Drücken Sie kurz die Taste M (MODUS), um die Funktionen in der folgenden Tabelle auszurufen. Halten Sie die Taste zum Aktivieren/Deaktivieren des Tiefpassfilters gedrückt (nur EX655). Abb. 3‐4 (a) EX655 Funktionstabelle der Modustaste Schalterposition Funktion der Taste MODUS (M) AC Hz DC AC DC oder Ω TEMP C F Abb. 3‐4 (b) EX650 Funktionstabelle der Modustaste Schalterposition Funktion der Taste MODUS (M) AC DC AC DC Ω ... - Seite 10 Drücken Sie die Taste, um den Relativ‐Modus aufzurufen oder ihn zu verlassen. Dieser Modus ist nur für Gleichspannung, Wechselstrom, Widerstand und Kapazität verfügbar. Drücken Sie die Taste im DC‐Modus, um das Display auf Null zu setzen (nur EX655). Wenn sich das EX655 im ACA‐Modus befindet, halten Sie die Taste gedrückt, um den Einschaltstrom‐Modus aufzurufen. Drücken Sie die Taste, um den MAX/MIN‐Modus aufzurufen. Das MAX‐Symbol erscheint zusammen mit dem höchsten gespeicherten Messwert. Zeigen Sie mit einem erneuten Tastendruck den kleinsten gespeicherten Messwert an (Das MIN‐ Symbol wird angezeigt). Verwenden Sie die Taste weiterhin auf diese Weise, wie gewünscht. Halten Sie die Taste gedrückt, um den MIN/MAX‐Modus zu verlassen. Dieser Modus ist nur für AC/DC Spannung/Strom, Widerstand und Kapazität verfügbar. Halten Sie diese Taste zum Aktivieren/Deaktivieren der Data Hold‐Funktion gedrückt. Ein kurzer Tastendruck schaltet die Hintergrundbeleuchtung des Displays ein‐ oder aus. EX65x‐de‐DE_V1.6 7/16 ...
- Seite 11 Abb. 3‐5(a) ‐ Beschreibung des Funktionsschalters (EX655) Niedrige Impedanz‐Modus für Wechselspannungsmessungen Position für das ausgeschaltete Messgerät AC/DC‐Spannung und Hz für ACV (verwenden Sie die Taste MODE, um AC, Hz oder DC auszuwählen) Frequenz‐Modus Kapazität‐, Durchgangs‐, Dioden‐, Widerstandsmodi (verwenden Sie Taste MODUS, um den Modus auszuwählen) Temperatur‐Modus 600 µA AC/DC‐Strommodus (verwenden Sie die Taste MODUS, um AC oder DC auszuwählen) AC/DC 600 A Strommodus (verwenden Sie die Taste MODUS, um AC oder DC auszuwählen) Position für kontaktlosen Spannungsprüfer mit Alarm‐LED Abb. 3‐5(b) ‐ Beschreibung des Funktionsschalters (EX650) Niedrige Impedanz‐Modus für Wechselspannungsmessungen Position für das ausgeschaltete Messgerät AC/DC‐Spannung (verwenden Sie Taste MODUS, um AC oder DC auszuwählen) Kapazität‐, Durchgangs‐, Dioden‐, Widerstandsmodi (verwenden Sie Taste MODUS, um den Modus auszuwählen) 600 µA AC/DC‐Strommodus (Wählen Sie mit der Taste MODUS die Option AC oder DC aus) 6 A AC/DC Strommodus 60 A AC/DC Strommodus 600 A AC/DC Strommodus Position für kontaktlosen Spannungsprüfer mit Alarm‐LED EX65x‐de‐DE_V1.6 7/16 ...
-
Seite 12: Bedienung
4. Bedienung WARNUNG: Lesen und verstehen Sie vor der Nutzung des Geräts alle Sicherheitshinweise in dieser Bedienungsanleitung. Messgerät einschalten Drehen Sie den Funktionsdrehschalter auf eine beliebige Position, um das Messgerät einzuschalten. Wenn sich das Gerät nicht einschalten lässt, überprüfen Sie die Batterien. Zum Austausch der Batterien schlagen Sie im Abschnitt „Wartung“ nach. Stellen Sie den Funktionsschalter in die Position „OFF“, um das Messgerät auszuschalten. Das Messgerät verfügt über eine Abschaltautomatik (APO), die das Messgerät nach 15 Minuten Inaktivität in den Schlafmodus versetzt. Drücken Sie die Taste MODUS, um das Messgerät wieder aufzuwecken. Wenn APO aktiviert wurde, wird das Symbol APO auf dem Display angezeigt, wenn das Messgerät eingeschaltet wurde. Zum Deaktivieren der Abschaltautomatik (APO) schlagen Sie im nächsten Abschnitt nach. Das Batteriesymbol wird auf dem Display angezeigt, wenn die Batteriespannung unter den Schwellwert absinkt. Aktivieren/Deaktivieren der Abschaltautomatik Das Gerät wechselt nach einem 15‐minütigem eingabefreien Zeitraum in den Schlafmodus. Drücken Sie die Taste MODUS, um das Messgerät wieder aufzuwecken. Befolgen Sie zum Deaktivieren der Funktion die Schritte unten. Halten Sie bei ausgeschaltetem Messgerät die Taste M (MODUS) gedrückt und drehen Sie dabei den Funktionsdrehschalter in eine beliebige Position, um das Messgerät einzuschalten. Der EX650 piept fünfmal um anzuzeigen, dass APO deaktiviert wurde. Der EX655 piept zweimal um anzuzeigen, dass APO deaktiviert wurde. Lassen Sie die Taste los. Die Abschaltautomatik wird nun bis zum nächsten Aus‐/Einschalten deaktiviert. Hintergrundbeleuchtung Halten Sie bei eingeschaltetem Messgerät zum Ein-/Ausschalten der Hintergrundbeleuchtung die Taste Hintergrundbeleuchtung gedrückt. -
Seite 13: Data Hold (Messwert Einfrieren)
Data Hold (Messwert einfrieren) Drücken Sie zum Einfrieren des Messwerts auf dem Display die Taste H (HOLD). Bei Aktivierung von Data Hold erscheint das Symbol HOLD auf dem Display. Drücken Sie nochmals die Taste H um zum Normalbetrieb zurückzukehren. Das Symbol HOLD erlischt. Hinweise zu Messleitungen Die die Kappen der Messspitzen können bei CAT II 1000 V Installationen entfernt werden. Verwenden Sie bei CAT III 1000 V oder CAT IV 600 V Installationen die Kappen der Messspitzen. Messen Sie keine Spannungen > 1000 V AC oder DC. Entfernen Sie vor dem Anschluss der Messleitung an das Messgerät die Aufbewahrungskappen an den Enden der Messleitungen. Spannungsmessungen WARNUNG: Entfernen Sie bei CAT II 1000 V Installationen die Kappen der Messspitzen. Verwenden Sie die Kappen der Messspitzen bei CAT III 600V Installationen. Messen keine Spannungen größer als 750 V AC oder 1000 V DC. VORSICHT: Schließen Sie vor dem Verbinden der Messleitungen mit dem Stromkreis oder dem Gerät zuerst die schwarze vor der roten Leitung an. Beim Trennen der Messleitungen entfernen Sie zuerst die rote vor der schwarzen Leitung. Trennen Sie die Messspitzen und den zu prüfenden Stromkreis nachdem alle Messungen abgeschlossen sind. Das Messgerät zeigt eine Warnung über eine hohe Spannung „ “ an, wenn die gemessene Spannung größer als 30 V AC ist. Das Instrument gibt automatisch einen Signalton aus und die Warnung über eine hohe Spannung blinkt, wenn die Eingangsspannung 750V AC oder 1000 V DC überschreitet. Hinweise: AC‐Messungen umfassen die True RMS AC‐Kopplung. Die Genauigkeit der nicht‐sinusförmigen Signale muss wie folgt eingestellt werden: Scheitelfaktor 1 bis 2, die Genauigkeit steigt um 3 % Scheitelfaktor 2.0 bis 2,5, die Genauigkeit steigt um 5 % Scheitelfaktor 2.5 bis 3,0, die Genauigkeit steigt um 7 % Um genaue Messwerte bei der Messung von 600 mV zu erhalten, verwenden Sie den relativen Messmodus. Schließen Sie zuerst die Eingangsbuchse für die Messspitze zur Nullung des Messwerts kurz und drücken Sie dann die Taste REL. Lesen Sie den gemessenen Spannungswert auf dem Display ab. Das Messgerät subtrahiert automatisch den angezeigten Kurzschlusswert der Messspitze vom Messwert. EX65x‐de‐DE_V1.6 7/16 ... - Seite 14 Wechselspannungsmessungen Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM) Eingangsbuchse und den Bananenstecker der roten Messleitung in die positive (V/Ω) Eingangsbuchse. Drehen Sie den Drücken Sie die Taste Funktionsschalter auf die Position . M (MODUS) um AC (Wechselstrom) auszuwählen. Lesen Sie die Warn‐ und Vorsichtshinweise und Anmerkungen oben zur Verwendung der Kappen der Messspitzen. Halten Sie die Messspitzen an den zu prüfenden Stromkreis. Lesen der digitalen Messwert und das 60‐Segmente Balkendiagramm (EX655) auf dem Display ab. Das Messgerät verwendet eine automatische Bereichswahl (auf dem Display wird Auto angezeigt) und wählt daher die korrekte Dezimalpunktposition. Das Messgerät zeigt auch Messart, Maßeinheitssymbole und weitere relevante Multifunktionssymbole an. r Taste Zeigen Sie mit de M die Frequenz (Hz) der gemessenen Spannung an (nur EX655). Wichtiger Hinweis: Warten Sie, bis das Messgerät eingerichtet wurde und das Spannungsignal aktiv misst, bevor Sie den Frequenzmessmodus aufrufen. Beachten Sie, dass das Spannungswarnsymbol angezeigt wird, wenn eine Spannung vorhanden ist. Das Messgerät kann Gleichspannungen bis 750 V messen. Nur für EX655: Halten Sie die Taste LPF zum Einschalten der Tiefpassfilterschaltung gedrückt (Das LPF‐Symbol wird angezeigt). Halten Sie zum Verlassen dieses Modus die Taste LPF erneut gedrückt. Siehe Abschnitt Tiefpassfilter für weitere Einzelheiten. ie Position 10.
- Seite 15 Gleichspannungsmessungen Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM) Eingangsbuchse und den Bananenstecker der roten Messleitung in die positive (V/Ω) Eingangsbuchse. Drehen Sie den Funktionsschalter auf die Position Wählen Sie mit der Taste M die Option DC aus. Lesen Sie die Warn‐ und Vorsichtshinweise und Anmerkungen am Anfang des Abschnitts der Spannungsmessung zur Verwendung der Kappen der Messspitzen. Halten Sie die Messspitzen an den zu prüfenden Stromkreis. Achten Sie unbedingt auf die richtige Polarität (rote Messleitung an Plus, schwarze Messleitung an Minus). Lesen der digitalen Messwert und das Balkendiagramm der Messung (EX655) auf dem Display ab. Das Display zeigt das Messergebnis auch mit dem exakten Dezimalpunkt (automatische Bereichswahl) und der Messart bzw. dem Maßeinheitssymbol an. Bei umgekehrter Polarität zeigt das Display vor dem Wert ein Minuszeichen (‐) an. Beachten Sie, dass das Spannungswarnsymbol angezeigt wird, wenn eine Spannung vorhanden ist. Das Messgerät kann Gleichspannungen bis 1000 V messen. Abb. 4‐2 AC‐SPANNUNGSMESSUNGEN EX65x‐de‐DE_V1.6 7/16 ...
-
Seite 16: Lo Z" Wechselspannungsmessungen
„Lo Z“ Wechselspannungsmessungen Die normale Eingangsimpedanz (Position für Spannungsmessung ) wird in der Regel für alle Wechselspannungsmessungen verwendet. Wenn jedoch auf einer nicht stromführenden Leitung eine Spannung gemessen wird, verwenden Sie die Einstellung Lo‐Z, um festzustellen, ob die Spannung wirklich vorhanden ist oder ob es sich um eine Geisterspannung handelt. Wenn der Funktionsschalter auf die Position Lo‐Z gedreht wurde, wird eine Testschaltung mit niedriger Impedanz (Z) aktiviert, welche Geisterspannungen auf nicht stromführenden Leitungen eliminiert. Schlagen Sie für Sicherheitsinformationen und Anschlussdiagramme im Abschnitt Spannungsmessungen oben in dieser Bedienungsanleitung nach. Die Lo Z Impedanz beträgt ca. 3 kΩ. Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM) Eingangsbuchse und den Bananenstecker der roten Messleitung in die positive (V/Ω) Eingangsbuchse. Drehen Sie den Funktionsschalter auf die Position Lo Z. Halten Sie die Messspitzen an den zu prüfenden AC‐Stromkreis. Achten Sie unbedingt auf die richtige Polarität (rote Messleitung an Plus, schwarze Messleitung an Minus). Lesen Sie den digitalen Messwert und das 60‐Segmente Balkendiagramm der Messung (EX655) auf dem Display ab. Das Display zeigt das Messergebnis auch mit dem exakten Dezimalpunkt und der Messart bzw. dem Maßeinheitssymbol an. Das Messgerät kann im Lo Z-Modus Wechselspannungen bis 600 V messen. Beachten Sie, ... -
Seite 17: Strommessungen Mit Der Messzange
Strommessungen mit der Messzange WARNUNG: Messen Sie keinen Strom in einem Stromkreis, dessen Spannung 750 V oder 1000 V überschreitet. Dies kann zu Schäden am Messgerät und zu Verletzungen führen. Abb. 4‐3 Richtiges und falsches Umschließen Achten Sie darauf, dass die Messleitungen vom Messgerät getrennt wurden. Stellen Sie beim EX655 den Funktionsschalter auf die Position oder beim EX650 auf die Position 6, 60 oder 600 . Wählen Sie mit der Taste M den Modus AC oder DC aus. Drücken Sie für DC (EX655) die Taste ZERO, um den gesamten verbliebenen Magnetismus zu entfernen und um das Display auf Null zu stellen, bevor Sie einen Leiter umschließen. Drücken Sie den Öffnungshebel zum Öffnen der Messzangen. Umschließen Sie nur einen Leiter vollständig mit den Zangen (siehe Abb. 4‐3). Für optimale Resultate sollte sich das Kabel in der Mitte der Messzangen befinden. Lesen Sie den Strommesswert auf dem Display ab, der mit Ziffern (und dem 60‐Segmente Balkendiagramm beim EX655) dargestellt wird. Das Display zeigt das Messergebnis mit dem exakten Dezimalpunkt an. Falls im DC‐Modus (EX655) die Polarität umgekehrt wurde, erscheint im Display vor dem Messwert das Minuszeichen (‐). ... - Seite 18 Halten Sie die Taste INRUSH zum Aktivieren des Einschaltstromwerkzeugs gedrückt (nur EX655). Siehe den entsprechenden Abschnitt zum Einschaltstrom in dieser Bedienungsanleitung. Hinweise zu Strommessungen: Eine Strommessung muss im Temperaturbereich von 0 bis 40 o ° C (32 bis 104 F) durchgeführt werden. Lassen Sie bei Betätigung des Hebels diesen nicht plötzlich los. Die Zange ist empfindlich gegenüber Magnetismus, Wärme und mechanische Beanspruchung. Ein solcher Stoß lässt den Messwert kurz schwanken. Wenn der Messwert bei der Messung von Gleichstrom positiv ist, läuft die Richtung des Stroms von oben nach unten (Die Vorderseite des Messgeräts ist oben und die Rückseite ist unten). Um die Messgenauigkeit zu gewährleisten, muss sich der zu messende Leiter in der Mitte des umschlossenen Bereichs befinden. Andernfalls wird ein zusätzliche Messfehler ±1,0 % (typisch) generiert. Die Genauigkeit der nicht‐sinusförmigen Signale muss wie folgt eingestellt werden: Scheitelfaktor 1 bis 2, die Genauigkeit steigt um 3 % Scheitelfaktor 2.0 bis 2,5, die Genauigkeit steigt um 5 % Scheitelfaktor 2.5 bis 3,0, die Genauigkeit steigt um 7 % EX65x‐de‐DE_V1.6 7/16 ...
-
Seite 19: Μa Ac/Dc Strommessung Mit Messleitungen
µA AC/DC Strommessung mit Messleitungen WARNUNG: Halten Sie die Messspitzen mit den Fingern/Händen unterhalb der Finger‐ /Handschutzbarriere. VORSICHT: Beachten Sie CAT III 1000V und CAT III 600V in Bezug zur Erde. Stecken Sie die schwarze Messleitung in die COM‐Eingangsbuchse und die rote Messleitung in die A‐Eingangsbuchse. Drehen Sie den Funktionsschalter des Messgeräts auf die Position Maßeinheitssymbol µA erscheint auf dem Display und es zeigt an, dass Mikro‐Ampere gemessen werden. Das Display des Messgeräts zeigt AC oder DC an (Wählen Sie mit der Taste M den Modus AC oder DC aus). Strommessungen müssen in Reihe mit dem zu prüfenden Stromkreis vorgenommen werden. Siehe die dazugehörige Abbildung. Berühren Sie nun mit der schwarzen Messspitze die negative Seite des Stromkreises und mit der roten Messspitze die positive Seite des Stromkreises. Lesen Sie den Strommesswert auf dem Display ab, der mit Ziffern und einen Balkendiagramm (EX655) dargestellt wird. Das Display zeigt das Messergebnis mit dem exakten Dezimalpunkt an. Falls im DC‐Modus die Polarität umgekehrt wurde, erscheint im Display vor dem Messwert das Minuszeichen (‐). Abb. 4‐4 µA AC/DC STROMMESSUNGEN EX65x‐de‐DE_V1.6 7/16 ... -
Seite 20: Kontaktloser Spannungsprüfer
Kontaktloser Spannungsprüfer WARNUNG: Es ist möglich, dass in einem Stromkreis eine Spannung vorhanden ist, selbst wenn das Messgerät keinen Signalton ausgibt oder die NCV‐LED nicht aufleuchtet. Überprüfen Sie vor der Benutzung stets die Funktion des Messgeräts an einem bekannten stromführenden Schaltkreis und kontrollieren Sie, ob die Batterien frisch sind. Wenn das Messgerät eine Wechselspannung oder ein elektromagnetisches Feld größer als 100 VAC erkennt, geschieht folgendes: Ein unterbrochenes, akustisches Signal ertönt Die LED‐Anzeige an der Position des NCV‐Funktionsschalters blinkt Das Display zeigt 1, 2, 3 oder 4 Striche an Je größer die elektrische Feldstärke ist, desto höher sind die Geschwindigkeit des akustischen Wenn das Signals, das Blinken der LED‐Anzeige und die Anzahl der angezeigten Striche. Messgerät in diesem Modus keine Signaltöne ausgibt oder die LED nicht blinkt, kann immer noch eine Spannung vorhanden sein. Bitte Vorsicht. Drehen Sie den Funktionsschalter auf die Position NCV um den kontaktlosen Spannungsprüfermodus aufzurufen. -
Seite 21: Widerstandsmessungen
Widerstandsmessungen VORSICHT: Schalten Sie das zu prüfende Gerät vor der Messung aus. Messen Sie nicht an Stromkreisen oder Geräten, bei denen 60 VDC oder 30 VAC vorhanden sind. Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM) Eingangsbuchse. Stecken Sie den Bananenstecker der roten Messleitung in die positive (V/Ω) Eingangsbuchse. Drehen Sie den Funktionsschalter auf die Position Ω. Wählen Sie mit der Taste M das Symbol Ω auf dem Display, das nur Widerstand anzeigt (Ohne Anzeige der Symbole für Durchgang/ Diode/Kapazität). Halten Sie die Messspitzen an den zu prüfenden Stromkreis oder das zu prüfende Bauteil. Am besten eine Seite des zu testenden Bauteils trennen, damit der restliche Stromkreis ... - Seite 22 Hinweise zur Widerstandsmessung: Das Display zeigt „OL“ an, wenn ein offener Stromkreis festgestellt wird oder wenn der Widerstand größer als der maximale Messbereich ist. Die Messleitungen sorgen für einen Fehler von ca. 0,1 Ω bis 0,2 Ω beim Messen von kleinen Widerständen. Verwenden Sie den Relativ‐Modus, um genaue Messergebnisse zu erzielen. Schließen Sie die Messleitungen kurz, drücken Sie die Taste REL und messen Sie anschließend einen niedrigen Widerstand. Das Messgerät subtrahiert den Kurzschlusswert vom Messwert. Wenn der Widerstand der Messspitzen mehr als 0,5 Ω beträgt, wenn sie kurzgeschlossen sind, prüfen Sie die Messleitungen und die Verbindung. Bei Widerstandsmessungen größer 1 MΩ kann es einige Sekunden dauern, bis sich der Messwert stabilisiert hat. Dies gehört jedoch zum normalen Betrieb. Messen Sie für Ihre persönliche Sicherheit keinen Stromkreis mit Spannungen größer als 30 V DC oder AC. EX65x‐de‐DE_V1.6 7/16 ...
-
Seite 23: Stromdurchgangsprüfungen
Stromdurchgangsprüfungen Stecken Sie die schwarze Messleitung in die negative COM‐Eingangsbuchse und die rote Messleitung in die positive Eingangsbuchse. Stellen Sie den Funktionsschalter auf die Position . Wählen Sie mit der Taste M den Durchgangsmodus. Achten Sie auf das Durchgangssymbol auf dem Display. Halten Sie die Prüfspitzen an die zu prüfende Leitung oder den zu prüfenden Stromkreis. Falls der Widerstand kleiner als 30 Ω ist, ertönt der Summer ununterbrochen. Bei einer Stromkreisunterbrechung zeigt das das Messgerät an. Abb. 4‐7 DURCHGANGPRÜFUNGEN Hinweise zur Durchgangsprüfung: Schalten Sie vor Durchgangsprüfungen die Stromversorgung des zu prüfenden Stromkreises aus und entladen Sie die Kondensatoren. Die Leerlaufspannung beträgt ca. ‐3,5 V. Der Durchgangsmessbereich beträgt 600 Ω. Messen Sie für Ihre persönliche Sicherheit keinen Stromkreis mit Spannungen > 30 V DC oder AC. Trennen Sie die Messleitungen und den zu prüfenden Stromkreis nach Abschluss der Messungen. EX65x‐de‐DE_V1.6 7/16 ... -
Seite 24: Kapazitätsmessungen
Kapazitätsmessungen WARNUNG: Um einen elektrischen Schlag zu vermeiden, schalten Sie das zu testende Gerät spannungsfrei und entladen Sie vor der Messung den zu prüfenden Kondensator. Nicht an Stromkreisen oder Geräten messen, an denen 60 VDC oder 30 VAC vorhanden sind. Stellen Sie den Funktionsschalter auf die Position Kapazität . Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative COM‐ Eingangsbuchse und den Bananenstecker der roten Messleitung in die positive Eingangsbuchse. Wählen Sie mit der Taste M das Maßeinheitssymbol F aus. Halten Sie die Messspitzen an das zu prüfende Bauteil. Verwenden Sie den Relativ‐Modus , um Messungen mit einem gespeicherten und bekannten Kapazitätswert zu vergleichen. Siehe die speziellen Relativmodus‐Anweisungen in dieser Bedienungsanleitung für weitere Einzelheiten. Lesen Sie den Kapazitätswert im Display ab (Das Balkendiagramm ist im Kapazitätsmodus nicht verfügbar). Das Display zeigt das Messergebnis mit dem exakten Dezimalpunkt an. Relative Abb. 4‐8 KAPAZITÄTSMESSUNGEN EX65x‐de‐DE_V1.6 7/16 ... - Seite 25 Hinweise zur Kapazitätsmessung: Das Display zeigt „OL“ an, wenn ein Kondensator kurzgeschlossen oder wenn die gemessene Kapazität größer als der maximale Bereich des Messgeräts ist. Das Balkendigramm wird im Kapazitätsmessmodus nicht angezeigt. Kapazitätsmessungen größer als 600 μF benötigen möglicherweise mehrere Sekunden, bis ein stabiler Messwert angezeigt wird.
-
Seite 26: Frequenzmessungen (Ex655)
Frequenzmessungen (EX655) Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative (COM) Eingangsbuchse. Stecken Sie den Bananenstecker der roten Messleitung in die positive (V/Ω) Eingangsbuchse. Drehen Sie den Funktionsschalter auf die Position Hz. Halten Sie die Messspitzen an den zu prüfenden Stromkreis. Lesen Sie den Frequenz‐Messwert auf dem Display ab. -
Seite 27: Diodenprüfung
Diodenprüfung Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative COM‐ Eingangsbuchse und den Bananenstecker der roten Messleitung in die positive Eingangsbuchse. Drehen Sie den Funktionsschalter auf die Position . Wählen mit der Taste M die Diodenfunktion. Im Diodenprüf‐Modus erscheinen das Dioden‐ und das Spannungssymbol auf dem Display. -
Seite 28: Temperaturmessungen (Nur Ex655)
Temperaturmessungen (nur EX655) Schließen Sie die mitgelieferte Temperatursonde an die COM‐Eingangsbuchse und an die positive Eingangsbuchse an. Achten Sie dabei auf die richtige Polarität. Drehen Sie den Funktionsschalter auf die Position TEMP. o Wählen Sie mit der Taste M die Maßeinheit für die Temperatur Berühren Sie mit der Spitze der Temperatursonde das zu prüfende Gerät oder halten Sie die Temperatursonde in die Luft, um die Umgebungstemperatur zu messen. -
Seite 29: Erweiterte Funktionsmodi
Erweiterte Funktionsmodi Zusätzlich zu den grundlegenden Messungen wurde eine Vielzahl an erweiterten Funktionen integriert. Schlagen Sie für weitere Einzelheiten in den folgenden Abschnitten nach. Einschaltstrommodus (nur EX655) In Einschaltstrommodus zeigt das Messgerät den höchsten RMS AC Strommesswert an, der in den ersten 100 ms nach dem Triggerzeitpunkt (Stromerfassungsschwellwert) erreicht wurde, siehe Abb. -
Seite 30: Dca-Null (Nur Ex655)
DCA‐NULL (nur EX655) Die DC Nullungsfunktion löscht alle Offset‐Werte und verbesserte die Genauigkeit von Gleichstrommessungen. Drehen Sie den Funktionsschalter auf die Position und wählen Sie mit der Taste M den Modus DC aus. Stellen Sie sicher, dass sich kein Leiter zwischen den Messzangen befindet. Drücken Sie die Taste ZERO (Null). -
Seite 31: Tiefpassfilter (Lpf), Nur Ex655
Tiefpassfilter (LPF), nur EX655 Der LPF‐Modus eliminiert das Hochfrequenzrauschen bei Spannungs‐ und Strommessungen mit einem Tiefpassfilter. Der LPF‐Modus wurde für die Messung von Wechselrichtern, Frequenzumrichtern usw. entwickelt. Wenn dieser Modus aktiviert wurde, wird das Displaysymbol LPF (Tiefpassfilter) angezeigt. Befolgen Sie die Anweisungen zur Messung von Strom oder Spannung in dieser Bedienungsanleitung. -
Seite 32: Wartung
5. Wartung WARNUNG: Zur Vermeidung eines elektrischen Schlags müssen Sie vor dem Öffnen des Gehäuses alle Messleitungen entfernen, das Messgerät von allen Stromkreisen trennen und es ausschalten. Benutzen Sie das Gerät niemals mit geöffnetem Gehäuse. Ersetzen der Batterie Trennen Sie die Messleitungen vom Messgerät. Entfernen Sie die Kreuzschlitzschraube, die den Deckel des Batteriefachs auf der Rückseite des Messgeräts sichert. -
Seite 33: Technische Daten
6. Technische Daten ELEKTRISCHE SPEZIFIKATIONEN Die Genauigkeit wird als ± (% des Messwerts + letzte signifikante Stellen) bei 23 C ±5 C und bei einer relativen Luftfeuchtigkeit von weniger als 80 % angegeben. Die Genauigkeit gilt für einen Zeitraum von einem Jahr nach der Kalibrierung. 1. Der Temperaturkoeffizient beträgt 0,1 x der angegebene Genauigkeit / C, < 18 C (64,5 F), > 28 C (82,4 F) 2. AC‐Funktionen: Die ACV‐ und ACA‐Spezifikationen sind AC‐gekoppelt, Echt‐Effektivwert. Für nicht‐ sinusförmige Signale sind zusätzliche Erwägungen zum Genauigkeits‐Scheitelfaktor (C.F.) vorhanden, wie unten im Detail aufgeführt: Scheitelfaktor 1 bis 2, die Genauigkeit steigt um 3 % Scheitelfaktor 2.0 bis 2,5, die Genauigkeit steigt um 5 % Scheitelfaktor 2.5 bis 3,0, die Genauigkeit steigt um 7 % Messberei Genauigkeit ... - Seite 34 600,0 mV 0,1 mV ± (1,0 % + 5 Ziffern) 6,000 V 0,001 V ± (0,8 % + 1 Ziffer) Gleichspannung 60,00 V 0,01 V 1000 V DC ± (0,8 % + 3 Ziffern) 750 V AC 600,0 V 0,1 V 1000 V ±...
- Seite 35 1000 V DC, 750 V AC 10 Hz bis 1 0,01 Hz bis 1 Frequenz (EX655) ± (0,1 % + 3 Ziffern) Empfindlichkeit: ≤100 kHz: 100 mVrms ≤ Eingangsamplitude ≤ 20 Vrms 100 kHz bis 1MHz: 200 mVrms ≤ Eingangsamplitude ≤ 20 Vrms ‐40 bis 40 ±...
- Seite 36 ALLGEMEINE TECHNISCHE DATEN Display 6000-Zähler Multifunktions-LCD Polarität Automatische Anzeige von positiver und negativer Polarität Anzeige Messbereichsüberschreitung „OL“ oder „‐OL“ Wandlungsrate 3 Aktualisierungen pro Sekunde Zangensensortyp Spuleninduktion (EX650); Halleffekt (EX655) Testpositionsfehler Ein zusätzlicher Fehler von ±1,0 % vom Messwert gilt, wenn bei Strommessungen der zu prüfenden Leiter nicht in der Mitte des Zangenkopfs positioniert ist Max. Zangenöffnung ...
