µA AC/DC Strommessungen (nur EX363)
VORSICHT: Halten Sie die Prüfspitzen mit den Fingern/Händen unterhalb der Finger‐
/Handschutzbarriere.
VORSICHT: Beachten Sie CAT II 1000 V und CAT III 600 V hinsichtlich der Erdung der
Messzange.
1.
Stecken Sie die schwarze Messleitung in die negative COM‐Buchse und die rote Messleitung in
die µA‐Buchse.
2.
Drehen Sie den Funktionsschalter auf die Position µA. Das Maßeinheitssymbol µA wird auf de
m Display angezeigt und weist darauf hin, dass Mikroampere gemessen werden.
3.
Das Messgerät verwendet standardmäßig die Manueller Bereichswahl. Automatische Bereich i
st in diesem Modus nicht zulässig.
4.
Das Display des Messgeräts zeigt AC oder DC an, abhängig von der Funktionsschalterposition.
5.
Strommessungen müssen in Reihe mit dem zu prüfenden Stromkreis vorgenommen werden. S
iehe die dazugehörige Abbildung.
6.
Berühren Sie nun mit der schwarzen Messspitze die negative Seite des Stromkreises und mit d
er roten Messspitze die positive Seite des Stromkreises.
7.
Lesen Sie den Strommesswert auf dem Display ab, der mit Ziffern und einen Balkendiagramm
dargestellt wird. Das Display zeigt das Messergebnis mit dem exakten Dezimalpunkt an. Falls i
m DC‐Modus die Polarität umgekehrt wurde, erscheint im Display vor dem Messwert das Min
uszeichen (‐).

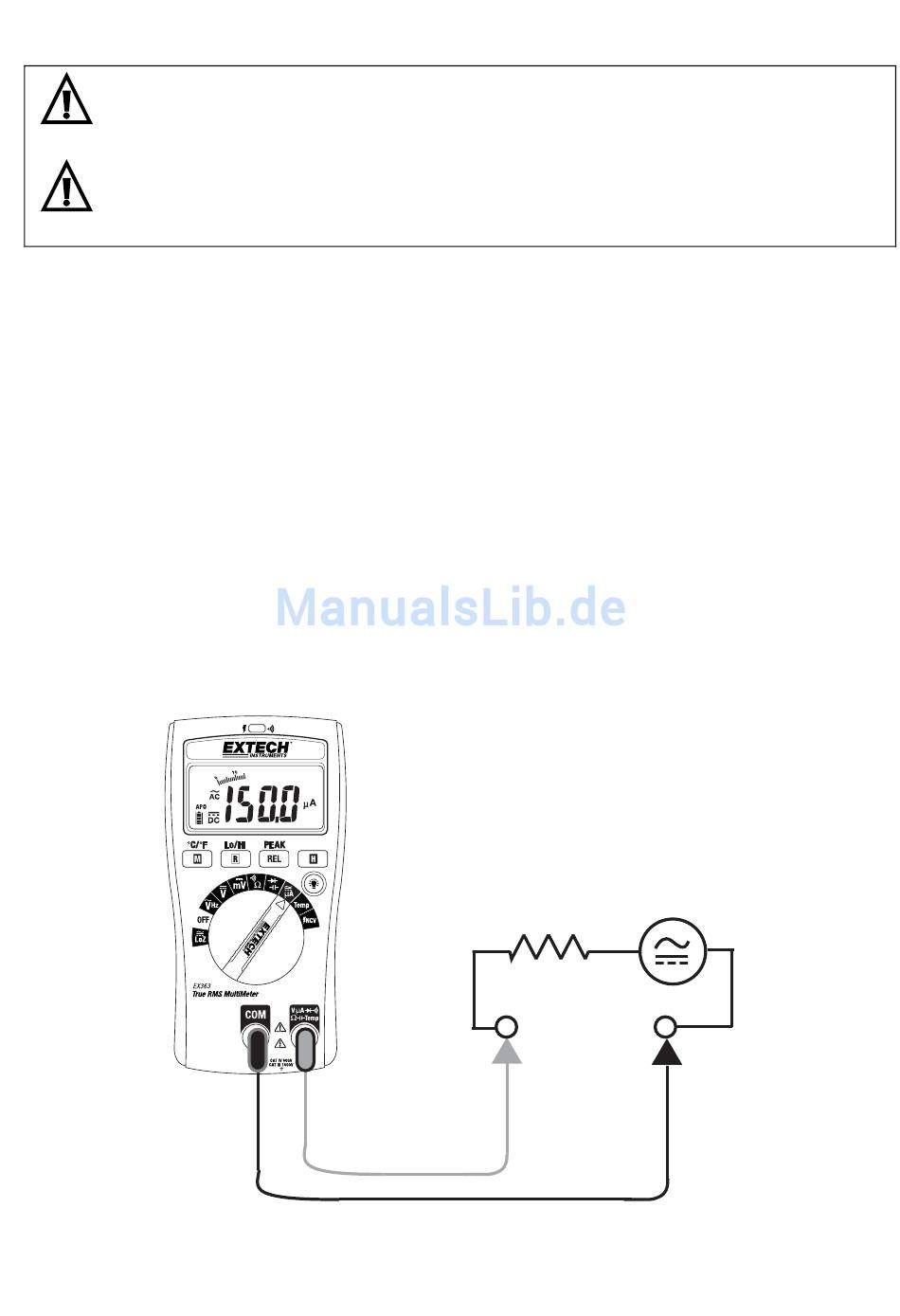

Abb. 4‐4 µA AC/DC STROMMESSUNGEN
14
