2. Anschluß
2.4 Anschluß X4
Inkrementalgeber
D
Geberspezifikation:
D 12

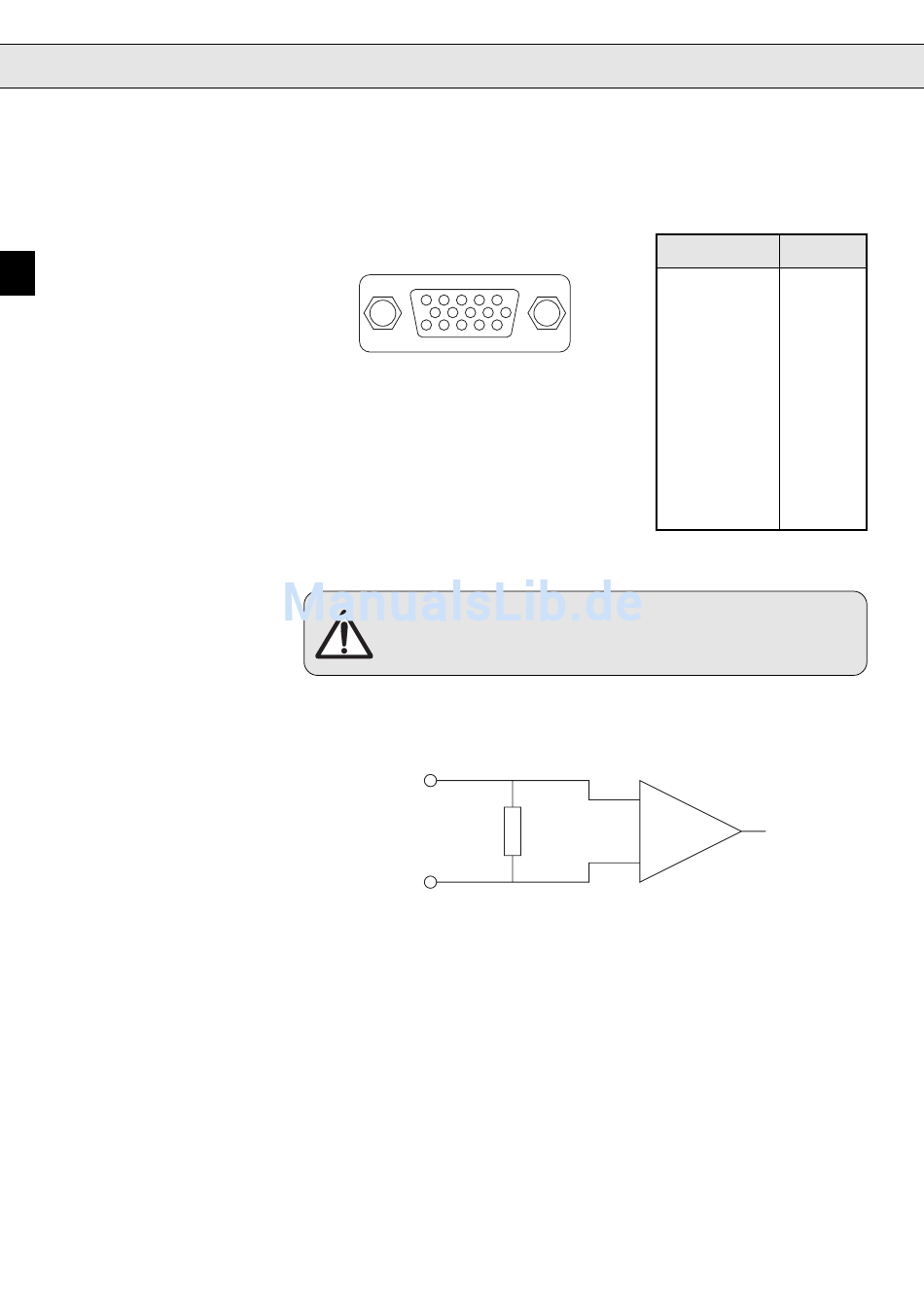

An die 15-polige Sub-D-Buchse wird der Inkrementalgeber des Motors
angeschlossen.
5 4 3 2
9 8
10
15 14 13 12
Die 14...18 V Versorgungsspannung
(PIN 11) an X4 kann mit max. 85 mA
belastet werden. Alternativ dazu ist die
+5,2 V Versorgungsspannung mit 250
mA belastbar.
Der Stecker darf nur bei ausgeschaltetem Frequenzum-
richter und ausgeschalteter Versorgungsspannung ge-
zogen / gesteckt werden !
A +
B +
A -
B -
1- Geberspannung:
2- Geberstrichzahl:
1
7
6
11
1)
Eingangsbeschaltung
ca.
150 Ω
~ +5,2 V
256 - 10000 Ink. (empfohlen: 2500 Ink. bei
Anwendungen mit einer maximalen Drehzahl
-1
< 4500 min )
Grenzfrequenz des Interface:200 kHz
Grenzfrequenz des Gebers beachten:
Strichzahl • n
f > ————————
Grenz
Signal PIN-Nr.
1)
+14...+18 V 11
~ +5,2 V 12
GND 13
A + 8
A - 3
B + 9
B - 4
N + 15
N - 14
Schirm Gehäuse
Leistungsteilabhängig
max
Hz
