F Serien
Die horizontale Schnittlinien sollen zusammenkommen. Suchen Sie welches Muster am
nächsten zu dem korrekten Muster kommt und wählen Sie dieses in Axis Control. Die Werte
in der obenen Abbildung sind nicht ausgeschnitten; sie sind indikativ, sodaß der Betreiber
den Wert manuell anpassen kann, sollte deutlich sein, daß das korrekte Muster sich zwischen
zwei ausgeschnittenen Mustern befindet.
Einstellung des Messerkompensationsparameters.
Eine Verknüpfung wird für die Einstellung des Messerkompensationsparameters
verwendet, nachdem die korrekte Tiefe eingestellt wurde.
Die richtige untene Position kann jetzt eingestellt werden. Drücken Sie auf ' Untene Position'
in Axis Control oder drücken Sie 'Unten' auf der Fernbedienung. Drücken Sie zuerst auf den
rechten Pfeil, sodaß der Fräser sich zwischen dem Material und dem Y-Achse-Ursprungs
befindet. Drücken Sie auf den untenen Pfeil (Computer oder Fernbedienung) bis den Wert,
dieser Wert ist, der während der Kalibrierung der obenen Position plus die Dicke des
Materials, gespeichert wurde. Drücken Sie 'Test' um einen Quadrat auszuschneiden. Passen
Sie mit dem obenen/untenen Pfeil an, wenn nötig. Überprüfen Sie aufs neue bis die
gewünschte Tiefe eingestellt wurde (verwenden Sie Schritte von 0.3mm).
ACHTUNG: Der Hub und die Frequenz des POTs ist vom geladenen Materials
abhängig.
Dies bedeutet, daß eine Erhöhung der Schnitttiefe mit einem
bestimmten Betrag von Zehntel mm zu einer tatsächlichen Schnitttiefe führen, die
ein bißchen mehr ist als der erhöhte paar Zehntel mm. Deswegen ist es wichtig
eine Matte unter dem Material zu verwenden, wenn möglich.
Die Einstellung der Messerkompensation gescheht wie Folgendes: Messen Sie den
Überschnitt in den Ecken des Tiefentests.
verwenden Sie diesen Wert wie einen Messerkompensationswert. Wenn das Material nicht
zu zäh ist, kann einen Test durchgeführt werden. Wenn das Material zu zäh ist, führen Sie
diesen Test dann nicht durch.
2-53
TESTMUSTER CUTOUT WERKZEUG MESSERKOMPENSATIONSPARAMETER

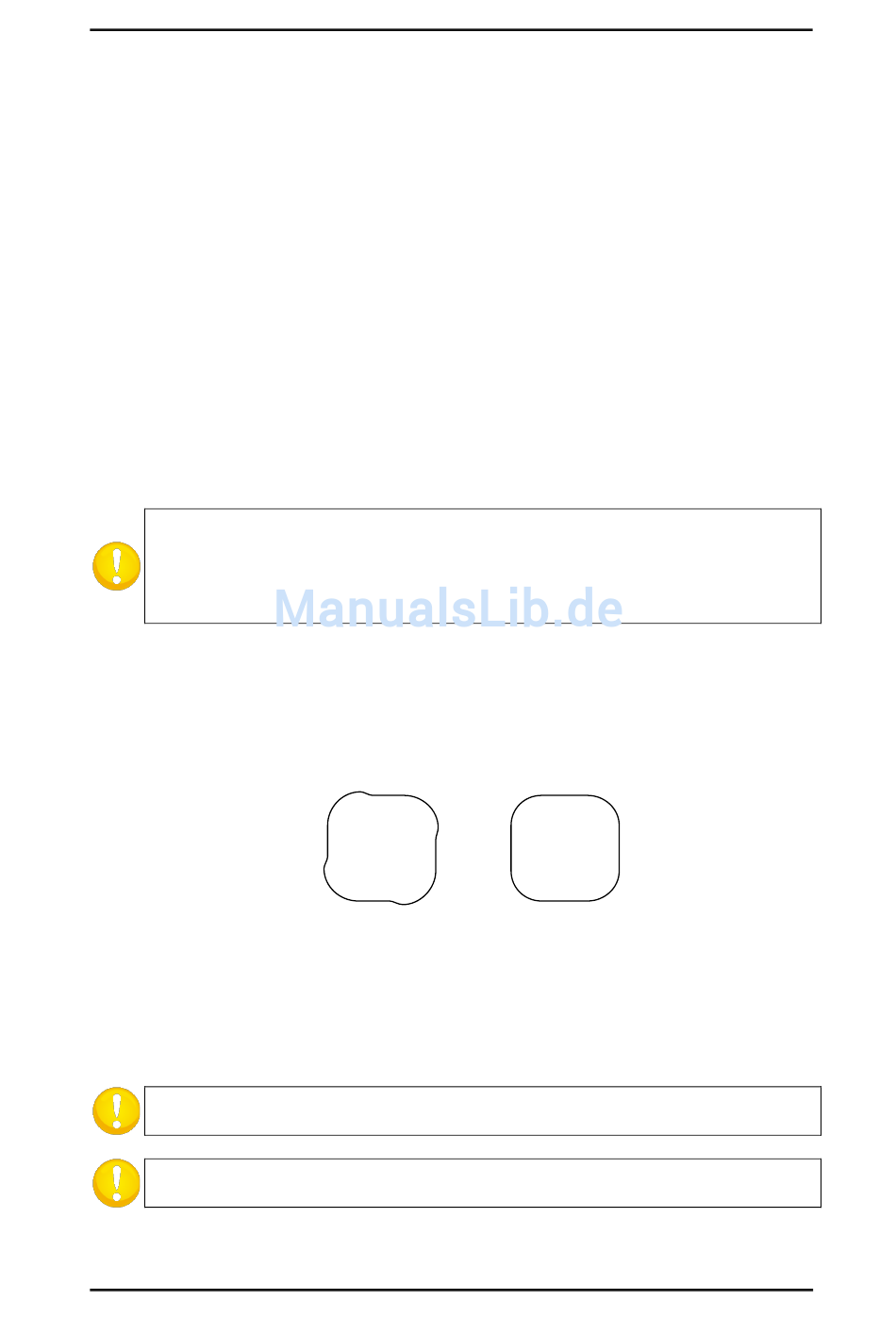

Die obene Abbildung zeigt zwei mögliche Ergebnisse des Messerkompensationstestes. Im
linken Muster ist der Messerkompensationswert zu niedrig. Im rechten Muster ist er korrekt
eingestellt. Wenn die Messerkompensation zu hoch eingestellt wurde, ist das Ergebnis mehr
deformiert und verzerrt.
ACHTUNG: Verwenden Sie keine kleinen Kurven im Entwurf und verwenden Sie
kein hartes Material. Dies wird dazu führen, das Messer zu brechen.
ACHTUNG: Indem die Parameter nicht korrekt eingestellt wurden, wird dies zu
schlechter Schnittqualität führen.
Installation der Werkzeuge
Teilen Sie diesen Wert durch zwei und
FIG 2-53
