9. Die Kalibrierung der untenen Position wird in verschiedenen Schritten gemacht. Zuerst
müssen die Messerparameter mit reduzierter Geschwindigkeit eingestellt werden.
Nachher kann die Messertiefe korrekt eingestellt werden. Die Messertiefe für Einstellung
des Ursprungs ist ein paar mm; die Messertiefe für laterale und Längseinstellung ist auf
diese Weise eingestellt, daß das Messer die Oberfläche des Materials kaum berührt. Um
die untene Position zu kalibrieren, drücken Sie ' Untene Position' in Axis Control oder
drücken Sie 'Unten' auf der Fernbedienung. Drücken sie den Pfeil nach unten (Computer
oder Fernbedienung) bis das Messer ein bißchen im Material drückt. Drücken Sie 'Test'.
Die Maschine wird ein Muster ausschneiden. Wenn der seitliche Parameter schon korrekt
eingestellt ist, wird eine Linie in der Mitte zweimal geschnitten.
Längsparameter korrekt eingestellt ist, wird es einen kleinen Abstand geben zwischen
den zwei mittleren Linien.
10. Die Messerparameter können nicht mit der Fernbedienung eingestellt werden. Drücken
Sie in Axis Control auf den Parameter die überprüft oder eingestellt worden muß.
Überprüfen Sie das ausgeschnittene Muster. Ein Fenster öffnet sich in Axis Control mit
einer Zeichnung des ausgeschnittenen Musters. Drücken Sie in diesem Fenster auf dem
Ort wo das richtige Muster ausgeschnitten wurde. Der Test wird einen Unterschied
zeigen abhängig von dem gewählten Parameter (blau markiert)..
Einstellung des Ursprungsparameter
Der Flachbett-Schneideplotter wird ein Testmuster ausschneiden und ein Fenster wird sich in
Axis Control öffnen. Der Ursprungstest sieht wie obenes Muster aus. Suchen Sie die
geradeste Linie zwischen den 7 Linien. Wenn der Ursprung nicht korrekt ist, wird das Messer
unter einem Winkel im Material gedrückt (in Bezug auf die Schneiderichtung) und gerade in
die Schneiderichtung geschoben. Dies bedeutet, daß der Anfang der Linie überprüft werden
soll. Die obene Abbildung enthält Werte; das ausgeschnittene Muster nicht. Diese Werte
zeigen einen Unterschied zu dem aktuellen Wert. Suchen Sie die geradeste Linie und wählen
Sie diese im Popup-Fenster. Der erweiterte Ausschneidetest geht von +180 über 0 bis -180.
Installation der Werkzeuge
FIG 2-43
2-43

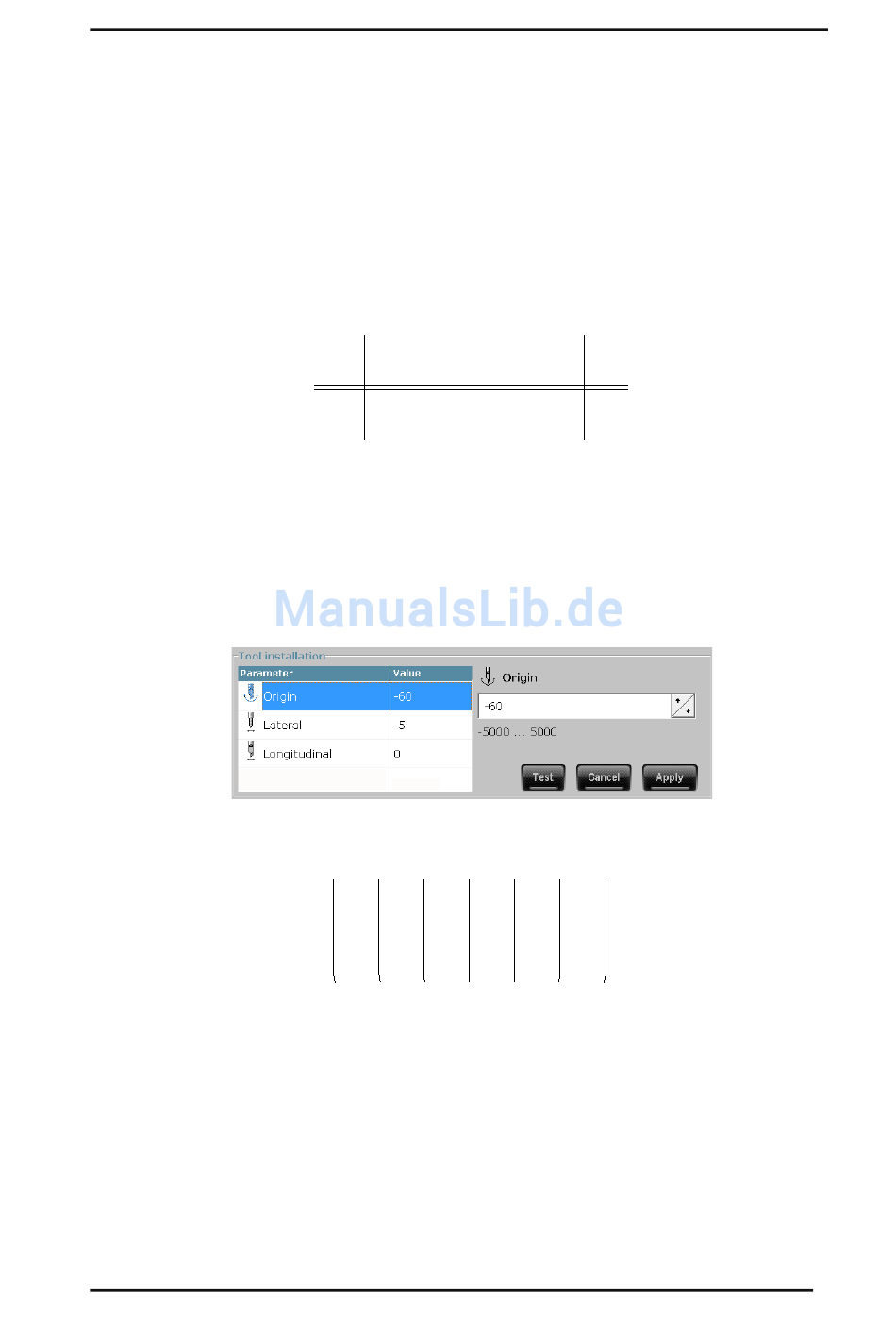

TESTMUSTER MESSERTIEFETEST V-CUT
FIG 2-44
2-44
EINSTELLUNG MESSERPARAMETER V-CUT
180 120 60
0 -60 -120-180
FIG 2-45
2-45
EINSTELLUNG MESSERPARAMETER V-CUT
Benutzerhandbuch
Wenn der
2-25
