F Serien
ACHTUNG: Die Messerkalibrierungen können zu stressig sein für die Messer wenn
das Material zu dick ist. Deshalb ist es manchmal empfohlen den Messerkalibration-
Test durchzuführen (Ursprung, lateralen und longitudinalen) mit einer niedrigeren
Messertiefe.
empfohlene Messertiefe wird denn normalerweise ungefähr 1-3mm tief sein.
7. Nachher werden die Messerparameter eingestellt.
Fernbedienung gemacht werden. Drücken Sie in Axis Control auf den Parameter die
überprüft oder eingestellt worden muß.
ausgeschnittene Muster. Ein Fenster mit einer Zeichnung des ausgeschnittenen Musters
öffnet sich in Axis Control. Drücken Sie in diesem Fenster auf dem Ort wo das korrekte
Muster ausgeschnitten wurde. Der Test wird sich nach dem Parameter, der gewählt
wurde, unterscheiden (blau markiert).
Einstellung des Ursprungsparameters.
Der Flachbett-Schneideplotter wird ein Muster ausschneiden und ein Fenster wird sich in Axis
Control öffnen. Der Ursprungstest sieht wie obenes Muster aus. Suchen Sie die geradeste
Linie zwischen den 7 Linien. Wenn der Ursprung nicht korrekt ist, wird das Messer in das
Material unter einem Winkel gedrückt ( in Bezug auf die Schnittrichtung) und denn gerade in
der Schnittrichtung gezogen. Dies bedeutet, daß der Anfang der Linie überprüft worden muß.
Die obene Abbildung enthält Werte; das ausgeschnittene Muster nicht. Diese Werte zeigen
einen Unterschied zu dem aktuellen Wert. Suchen Sie die geradeste Linie und wählen Sie
diese im Popup-Fenster. Der erweiterte Ausschneidetest geht vom +180 über 0 zu -180. Die
Werte sind indikativ, sodaß der Betreiber den Wert manuell anpassen kann, sollte deutlich
sein, daß das richtige Muster sich zwischen zwei ausgeschnittenen Muster befindet.
Installation der Werkzeuge
Stellen Sie die Messertiefe nachher aufs neue korrekt ein.

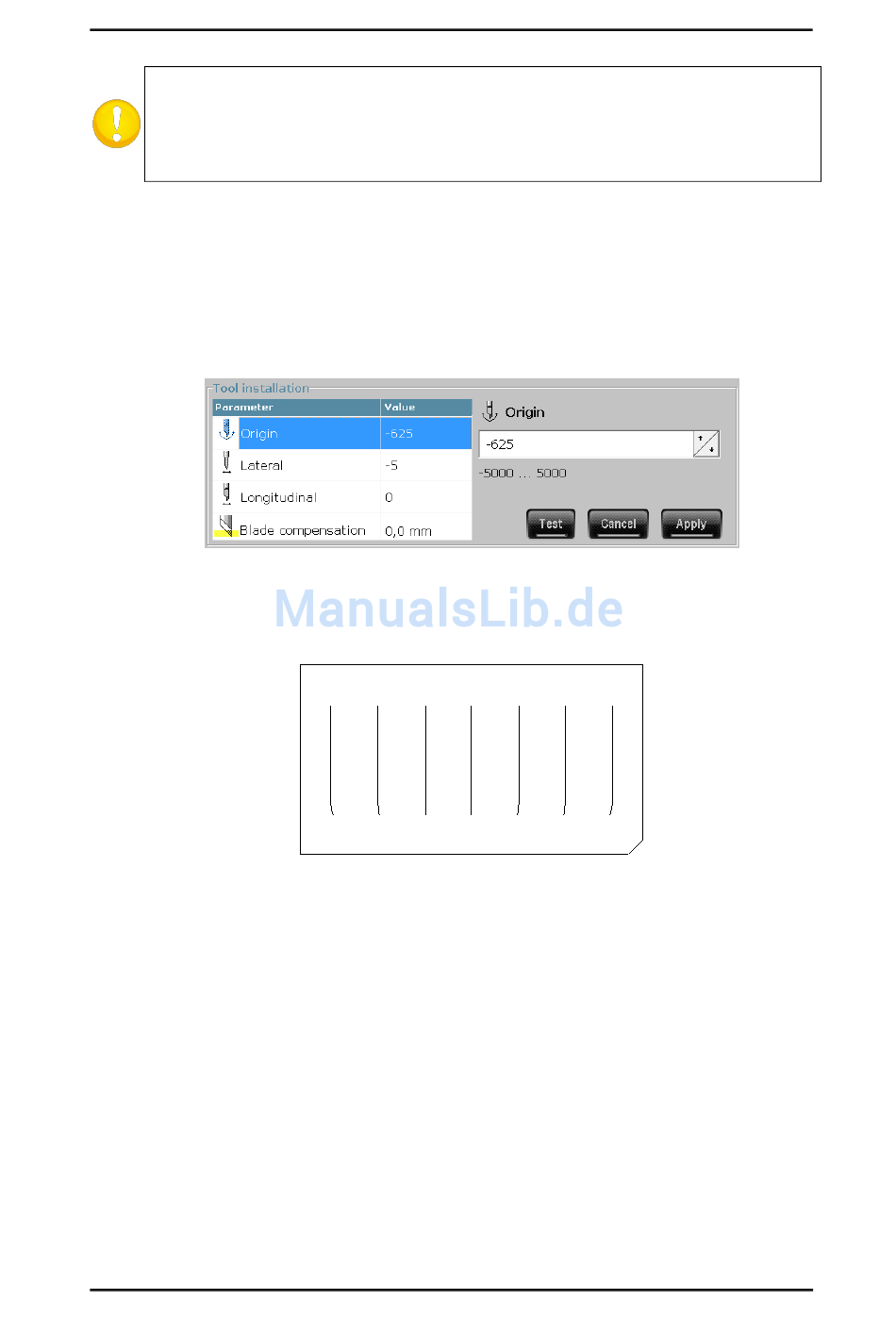

FIG 2-32
2-32
EINSTELLUNG MESSERPARAMETER EOT
180 120 60
FIG 2-33
2-33
URSPRUNGSMUSTER TEST FÜR EOT
Benutzerhandbuch
Dies kann nicht mit der
Drücken Sie 'Test'.
0 -60 -120-180
Die
Überprüfen Sie das
