Summa F Serie Benutzerhandbuch
Summa F Serie Benutzerhandbuch

Summa F Serie Benutzerhandbuch

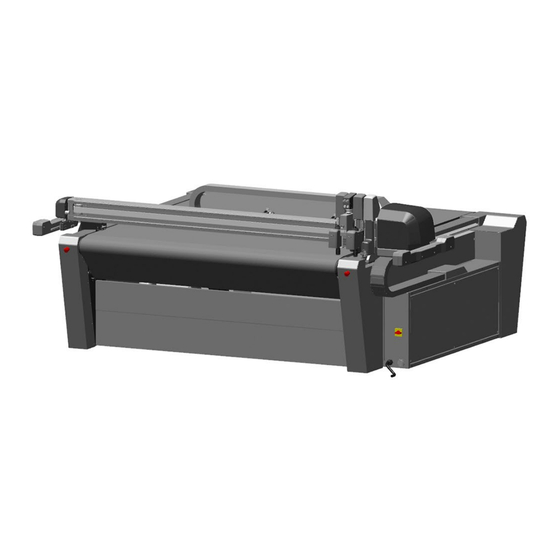

Flachbett-schneideplotter

Werbung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Summa F Serie

  • Seite 2: Fcc-Hinweis

    Änderungen oder Modifikationen, die nicht ausdrücklich von der FCC-Konformität von Summa genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb dieses Geräts führen. DOC Hinweis Die F Serie überschreitet nicht die Grenzwerte der Klasse A für Funkstörungen bei digitalen Geräten, Funkstörungsbestimmungen kanadischen Kommunikationsministeriums festgelegt sind.
  • Seite 3: Wir Gratulieren Ihnen Zum Kauf Des Neuen F Serie Flachbett-Schneideplotter

    Für Rollenmaterialien machen die Rollenhalterung und den Förderband das Schneiden über lange Distanzen zu einem Kinderspiel. Dieses Handbuch gibt einen Überblick über die wichtigsten Teile und Module der F Serie. Außerdem werden Sicherheitsvorkehrungen erläutert. Ausführlichere Informationen zur Handhabung und Wartung der Teile finden Sie in der allgemeinen Referenzanleitung und in der...
  • Seite 4: Inhaltsverzeichnis

    Table of Contents 1 Maschinenkomponenten ............1 1.1 Sicherheit und ideale Betriebsumgebung ............. 1 1.1.1 Sicherheit ....................... 1 1.1.1.1 Allgemein ......................1 1.1.1.2 In diesem Handbuch verwendete Symbole ........... 1 1.1.1.3 Sicherheitssymbole an der Maschine .............2 1.1.1.4 Sicherheitsvorkehrung ..................3 1.1.1.5 Sicherheitsvorrichtungen................8 1.1.1.6 Persönliche Schutzausrüstung ...............9...
  • Seite 5 Module ........................21 3.1.6 Laden ........................22 3.1.7 Menü ........................22 3.1.8 Veranstaltungen....................22 3.1.9 Neustart ....................... 23 3.1.10 Color Axis Control Symbol ................... 23 3.1.11 Axis Control Optionen wenn Flachbett beschäftigt ist, Jobs von Summa GoProduce zu schneiden ........................23 Inhaltsverzeichnis...
  • Seite 6: Maschinenkomponenten

    MASCHINENKOMPONENTEN 1.1 Sicherheit und ideale Betriebsumgebung 1.1.1 Sicherheit 1.1.1.1 Allgemein Der Zweck des Benutzerhandbuchs besteht nicht nur darin, die Betriebsverfahren für den Betrieb dieser Maschine zu erläutern. Es bietet dem Eigentümer, Benutzern und Bedienern auch Vorsichtsmaßnahmen für einen sicheren und ordnungsgemäßen Maschinenbetrieb für den vorgesehenen Zweck.
  • Seite 7: Sicherheitssymbole An Der Maschine

    F Serie Handbuch 1.1.1.3 Sicherheitssymbole an der Maschine An einigen Teilen der Maschine sind Sicherheitsetiketten angebracht. Sie werden unten erklärt. Vorsicht Wartungsanweisungen dürfen nur von qualifiziertem Servicepersonal verwendet werden. Um das Risiko eines Stromschlags zu verringern, führen Sie keine anderen als die in der Bedienungsanleitung enthaltenen Wartungsarbeiten durch, es sei denn, Sie sind dafür qualifiziert.
  • Seite 8: Sicherheitsvorkehrung

    F Serie Handbuch 1.1.1.4 Sicherheitsvorkehrung WARNUNG: Dieses Gerät ist nicht für den Einsatz an Orten geeignet, an denen wahrscheinlich Kinder anwesend sind. 1.1.1.4.1 S ICHERHEITSVORKEHRUNGEN IM USAMMENHANG MIT EWEGUNG WARNUNG: Es besteht Verletzungsgefahr durch Einklemmen in beweglichen Maschinenteilen. Halten Sie Hände, Haare, Kleidung und Schmuck von beweglichen Teilen fern.
  • Seite 9 F Serie Handbuch Sicherheitsbereich während des Betriebs Während der normalen Produktion sollte sich der Bediener außerhalb des hellgrau markierten Bereichs aufhalten. Wenn sich der Bediener in diesem Bereich bewegt, können Auslöseschalter oder optische Sensoren die Anwesenheit des Bedieners erkennen, und der Flachbett- Schneideplotter wird automatisch angehalten.
  • Seite 10 F Serie Handbuch Gefahrenbereich um den Schneidkopf Der Kopf mit den Modulen und ca. 20 cm um ihn herum kann als zusätzlicher Gefahrenbereich bei der Installation des Moduls/Werkzeugs betrachtet werden. Wenn der Bediener in diesem Bereich arbeitet, muß er besonders vorsichtig sein. Wenn ein Modul oder ein Werkzeug gewechselt werden muß, muß...
  • Seite 11 F Serie Handbuch 1.1.1.4.2 S ICHERHEITSVORKEHRUNGEN IM USAMMENHANG MIT DEM EINGEBAUTEN ASERPOINTER Warnung: Enthält Laser der Klasse 2. Starren Sie nicht in den Strahl. Auf dem Werkzeugschlitten befindet sich ein Laserpointer, mit dessen Hilfe die Position des Schlittens (Ursprung und volle Größe) definiert werden kann. Der Laser befindet sich am...
  • Seite 12 1.1.1.4.3 S ICHERHEITSVORKEHRUNGEN IM USAMMENHANG MIT ERKZEUGEN WARNUNG: Die Flachbett-Schneideplotter der F Serie verwenden messerscharfe Werkzeuge. Das Berühren der Werkzeuge mit bloßen Händen kann zu Verletzungen führen. Berühren Sie die Werkzeuge nicht, während die Maschine schneidet. Alle Messer und Fräser sollten mit Vorsicht behandelt werden, um Verletzungen zu vermeiden.
  • Seite 13: Sicherheitsvorrichtungen

    F Serie Handbuch 1.1.1.5 Sicherheitsvorrichtungen 1.1.1.5.1 K ONTROLLIERTER TART Der Flachbett-Schneideplotter wird nicht gestartet, wenn er gerade eingeschaltet wird. Bevor die Maschine eingeschaltet wird, muß sie mit dem Computer verbunden sein und das Programm Axis Control muß ausgeführt werden. Kurz nach dem Einschalten des Geräts wird in Axis Control auf dem Computer eine Meldung angezeigt, in der der Bediener um Bestätigung...
  • Seite 14: Persönliche Schutzausrüstung

    F Serie Handbuch 1.1.1.6 Persönliche Schutzausrüstung Die erforderliche Sicherheitsausrüstung hängt von den installierten Modulen und dem Material ab, das geschnitten/gefräst werden muß. Während des Betriebs oder der Wartung der Maschine sollte der Bediener eng anliegende Kleidung tragen und geeignete Schutzausrüstung verwenden.
  • Seite 15: Flachbettkomponenten

    Handbuch 1.2 Flachbettkomponenten 1.2.1 Vorderansicht 1. Stromkabeleinführung: Die Flachbett-Schneideplotter der F Serie haben keinen Netzstecker. Das Stromkabel muß vor Ort hergestellt und direkt in der Maschine selbst angeschlossen werden. Das Kabel muß durch diesen Eintrag geführt werden. 2. USB Verbindung: Diese Schnittstelle basiert auf den im Universal Serial Bus festgelegten Standards.
  • Seite 16: Rückansicht

    F Serie Handbuch 1.2.2 Rückansicht 1. Rollenabwickelsystem: Materialstützstangen und ein Satz Mediaflansche zum Laden von Rollenmaterial. 2. Pneumatische Klemmen: Pneumatisches Materialvorschubsystem. Es klemmt das Förderband und hält das Material beim Vorwärtsziehen fest, um kontinuierlich, in Segmenten oder für mehrere Jobs zu arbeiten.
  • Seite 17: Module

    F Serie Handbuch 1.3 Module 1.3.1 Kameraeinheit Werkzeugträger eine Zentraleinheit. Diese Zentraleinheit ist am Schlitten befestigt und kann nicht abgenommen werden. In der Zentraleinheit befinden sich ein Positionierungslaser und ein integriertes Kamerasystem für die schnelle und genaue Erkennung von Passamarken beim Konturschneiden.
  • Seite 18: Rotationsmodul

    F Serie Handbuch 1.3.4 Rotationsmodul Das Rotationsmodul verfügt über ein dekagonales tangential gesteuertes Messer, einem elektronischen Motor angetrieben wird. nach verwendeter Geschwindigkeit Messerdurchmesser können mit dem Rotationsmesser alle Arten von Materialien bis zu einer Dicke von 5 mm geschnitten werden.
  • Seite 19: Einrichtung Module/Werkzeuge

    F Serie Handbuch 2 EINRICHTUNG MODULE/WERKZEUGE 2.1 Einführung 2.1.1 Allgemeine Hinweise zur Kalibrierung der Werkzeuge Es gibt vier Arten von Modulen: das Schleppmodul, das Tangentialmodul, das Fräsmodul und das Rotationsmodul. Das Tangentialmodul erkennt automatisch, welches Werkzeug montiert ist. Das Fräsmodul ist speziell für den Fräser konzipiert. Das Rotationsmodul hat keine Werkzeuge;...
  • Seite 20: Installieren / Entfernen Eines Moduls

    F Serie Handbuch 2.1.3 Installieren / entfernen eines Moduls WARNUNG: Stellen Sie aus Sicherheitsgründen immer sicher, daß kein Werkzeug im Modul installiert ist. Installieren Sie ein Modul nur, wenn das Flachbett ausgeschaltet ist oder nachdem Sie in Axis Control auf "Werkzeug ändern"...
  • Seite 21: Werkzeug-/Messerkalibrierung Mit Dem Adc

    F Serie Handbuch 2.2 Werkzeug-/Messerkalibrierung mit dem ADC Der ADC arbeitet durch Unterbrechung eines Lichtstrahls. Dies ist für die Werkzeuge harmlos. Die Sensoreinheit auf der rechten Seitenabdeckung dient zum Messen der Werkzeuge in Steckplatz 2 und 3. Der Sensor auf der linken Seite kann die Werkzeuge in Steckplatz 1 messen.
  • Seite 22: Kalibrierung Des Schleppmoduls

    F Serie Handbuch 2.3 Kalibrierung des Schleppmoduls Obwohl die Maschine das im Schleppmodul montierte Werkzeug nicht automatisch erkennt, muß immer noch auf geklickt werden um den Stift oder das Messer im Modul zu montieren. Dies stellt sicher, daß die Maschine keine unerwarteten Bewegungen ausführt,...
  • Seite 23: Axis Control, Fernbedienung & Plug-In

    F Serie Handbuch 3 AXIS CONTROL, FERNBEDIENUNG & PLUG-IN 3.1 Axis Control Axis Control ist eine standardmäßig gelieferte Software, die die vollständige Kontrolle über das Flachbett ermöglicht. Das optimierte Design für die Touchscreen-Steuerung macht Axis Control zur optimalen Schnittstelle für den Maschinenbediener.
  • Seite 24 F Serie Handbuch Status (linke Seite des Bildschirms) Dieser Teil zeigt den Status mehrerer Elemente an, die überwacht werden. USB: kann grün (verbunden) oder rot (nicht verbunden) sein). Fernbedienung: kann grün (aktiviert) oder grau (nicht aktiviert) sein. Not-halt: kann grün (maschinenbereit), rot (Not-Aus eingeschoben) oder grau (Maschine nicht angeschlossen) sein.
  • Seite 25: Materialmenü

    F Serie Handbuch 3.1.2 Materialmenü Das Materialmenü wird zum Laden von Materialien und zum Einrichten der Materiagröße verwendet. Zusätzliche Steuertasten erleichtern das Laden von Materialien. Einige Funktionen sind nur verfügbar, wenn bestimmte Optionen installiert sind. Die Schaltflächen unter den Verschiebungsabschnitten werden während der Einrichtung des Materials aktiv (Ursprungs- und Größeneinstellung).
  • Seite 26: Zurücksetzen

    Klicken Sie auf Zurücksetzen, um die Tabelle mit dem aktuellen Job zu stoppen. Der Ursprung des eingelegten Materials wird ebenfalls zurückgesetzt. BEMERKUNG: Wenn die Tabelle einen Auftrag aus Summa GoProduce schneidet, stehen mehr Optionen zur Verfügung als nur das Zurücksetzen.
  • Seite 27: Laden

    F Serie Handbuch 3.1.6 Laden Mit diesem Menü wird Material geladen. Das Laden von Materialien wird im Benutzerhandbuch erläutert. 3.1.7 Menü Mit diesem Menü können die Standardparameter für den Flachbett-Schneideplotter geändert werden. Wählen Sie den Parameter aus, der geändert werden soll. Verwenden Sie dann den Aufwärts-/Abwärtspfeil, um den Wert zu ändern.
  • Seite 28: Neustart

    3.1.11 Axis Control Optionen wenn Flachbett beschäftigt ist, Jobs von Summa GoProduce zu schneiden Wenn ein Job von Summa GoProduce aus gestartet wird, werden die Notstopps aktiv ( ) und die Ansicht von Axis Control ändert sich. Es gibt jetzt zwei Haupttasten.
