F Serien

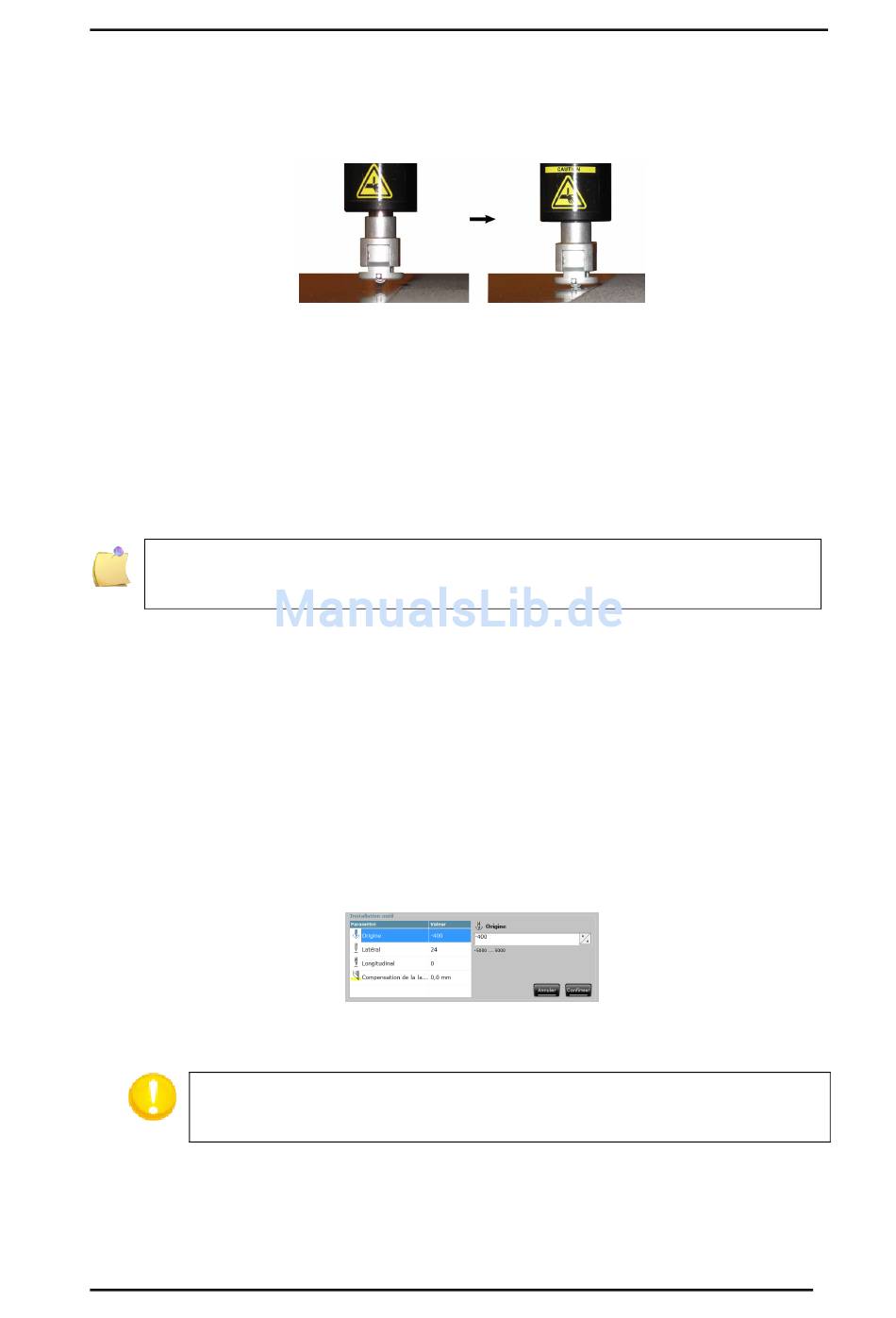

'Unter' auf der Fernbedienung. Drücken Sie danach auf den Pfeil nach unten (Computer
oder Fernbedienung) bis das Kopfelement und den Messerhalter in den Werkzeughalter
gedrückt worden für ca. 1 bis 2 mm (Sehen Sie die untene Abbildung).
2-17
DER PARAMETER NACH UNTEN EINSTELLEN – KISS-CUT WERKZEUG
5. Drücken Sie auf 'Test'. Der Flachbett-Schneideplotter wird zwei Quadrate ausschneiden.
Schälen Sie die Quadrate und überprüfen Sie ob Druck und Messertiefe korrekt
eingestellt wurden. Wenn die Messertiefe nicht korrekt ist, passen Sie es an indem Sie
den Messerhalter drehen (ein Viertel einer Umdrehung ändert die Messertiefe mit
0.12mm). Wenn der Druck nicht hoch genug ist, passen Sie ihn an indem Sie die
Einstellschraube drehen. Wenn die Tiefe eingestellt wurde, (am Computer) oder A (auf
der Fernbedienung).
BEMERKUNG: Überprüfen Sie die Lager des Kopfelements. Wenn sie deutlich
sichtbar sind, bedeutet dies, daß der Druck zu hoch eingestellt wurde und dies
wird die Schnittqualität beeinflussen .
6. Der Parameter nach oben wird automatisch 4mm höher eingestellt. Normalerweise ist es
nicht notwendig diesen Wert zu erhöhen. Wenn es doch notwendig ist, drücken Sie
denn 'Oben' (Fernbedienung) oder 'Position nach oben' (Axis Control). Drücken Sie
nachher auf den Pfeil nach oben zur Anpassung.
Einstellung zu bestätigen.
7. Nachher müssen die Messerparameter eingestellt worden. Dies ist nicht möglich mit der
Fernbedienung. Drücken Sie in Axis Control auf den Parameter die zuerst überprüft oder
eingestellt werden soll. Drücken Sie auf 'Test'. Überprüfen Sie das augeschnittenes
Muster. Ein Fenster öffnet sich in Axis Control mit einer Zeichnung des ausgeschnittenen
Musters.
Vielleicht soll der Test mehrmals gemacht werden müssen, wenn die
Einstellung des Parameters nicht korrekt war.
2-18
ACHTUNG: Indem die Messerparameter nicht korrekt eingestellt wurden, wird
dies zu schlechter Schnittqualität und einer kürzeren Lebensdauer der Klingen
führen.
Installation der Werkzeuge
FIG 2-17
FIG 2-18
EINSTELLUNG MESSERPARAMETER KISS-CUT WERKZEUG
Benutzerhandbuch
Vergessen Sie nicht die neue
2-9
