F Serien
2.10 Kalibrierung der Kamera-einheit
Es gibt mehrere Kalibrierungen die an die Zentraleinheit bezieht sind. Sie sind alle in der
Fabrik durchgeführt und müssen nicht wiederholt werden.
Eine Kalibrierung ist die Kalibrierung des Abstands zwischen der Kameraeinheit und dem
Ursprung des gebrauchten Moduls.
sicherzustellen, daß die verschiedenen Werkzeuge denselben Ursprung haben falls mehr als
ein Werkzeug für den Auftrag notwendig ist.
Nur wenn es einen Zweifel über die Genauigkeit des Ursprungs zwischen den verschiedenen
Modulpositionen gibt, ist es notwendig die Kameraeinheit zu kalibrieren.
ACHTUNG: Die Kalibrierung der Kamera muß für Schlitz 3 durchgeführt worden
wenn das Fräsmodul (fakultativ) auf dem Gerät montiert ist. Sehen Sie Abschnitt
2.12.1.2.
Die Kalibrierung muß mit einer Folie mit einem hohen Kontrast zwischen Foliefarbe und
Hintergrundfarbe (vorzugsweise schwarze Folie mit weißer Hintergrundfarbe) durchgeführt
werden. Wenn das Tangentialmodul kalibriert ist, ist es empfohlen das Kisscut-Werkzeug zu
verwenden. Diese Kalibrierung kann nicht mit der Fernbedienung gemacht werden.
1. Laden Sie die schwarze Folie und installieren Sie das Modul und das Werkzeug.
2. Drücken Sie
3. Drücken Sie auf den Schlitz, die das Modul, das kalibriert werden muß, hält. Das Gerät
wird ein großes und ein kleines Quadrat ausschneiden.
2-54
4. Entgittern Sie das große Quadrat und stellen Sie sicher, daß das kleine Quadrat in der
Mitte nicht bewegt. Drücken Sie OK (oder drücken Sie die Enter-Taste). Der Flachbett-
Schneideplotter wird die Position des kleinen Quadrats messen und automatisch
kalibrieren.
WARNUNG:
Programm SummaFlex PRO gemacht. Es kann nicht in Axis Control gemacht
werden.
Die Höhe der Kameraeinheit kann geändert worden, sodaß die eingebaute Kamera immer
korrekt fokussiert wird. Dies is nur notwendig bei Konturenschnittaufträgen. Es wird
empfohlen die Kamera-Einheit völlig zu heben bei Durchführung normaler Schnittaufträgen.
Dies wird verhindern, daß die Unterseite der Kamera dicke Materialien treffen wird.
Installation der Werkzeuge
Diese Kalibrierungswerte sind verwendet, um
und drücken Sie auf das Bild der Kamera-Einheit im Fenster.

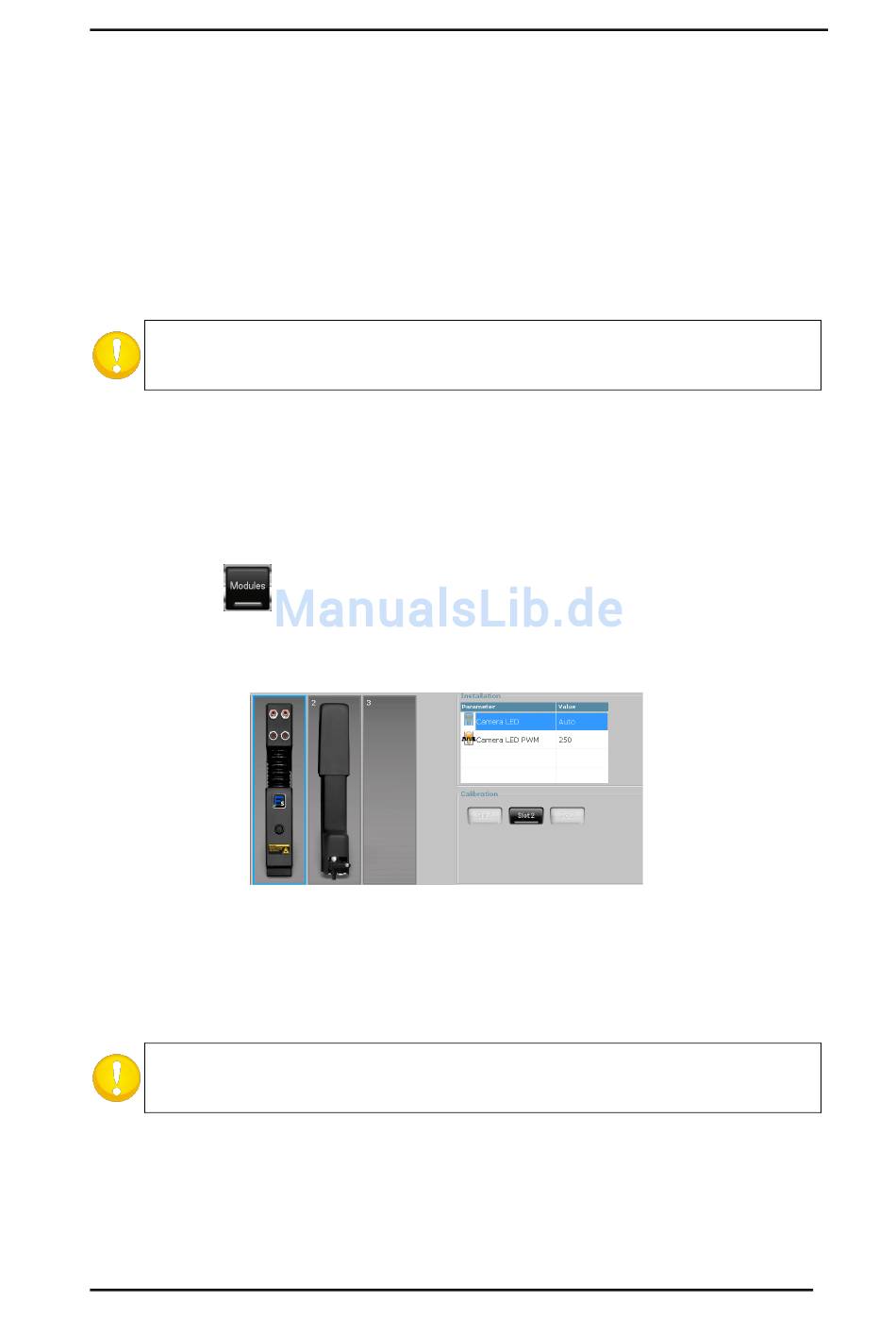

FIG 2-54
KALIBRIERUNG ABSTAND MODUL URSPRUNG - KAMERA
Die Kalibrierung der Kamera für Konturenschneiden wird im
Benutzerhandbuch
2-31
