3.6.4.2 Berechnung einer Ausraumfüllung oder Inselfüllung
Eine Inselfüllung ode reine Ausraumfüllung gescheht wenn ein Objekt gefüllt ist und nachher
gefräst wird. Dies kann verwendet werden um Objekte zu prägen oder um ein Loch für ein
Inlay zu erstellen.
1. Wählen Sie die Objekte, die gefüllt werden müssen.
>Fräsen/Ausraumen oder tippen Sie 'f'
2. Ein Fenster mit Fräsoptionen wird gezeigt. Wählen Sie zuerst die Füllungsart (Ausraumen
oder Inselfüllung).

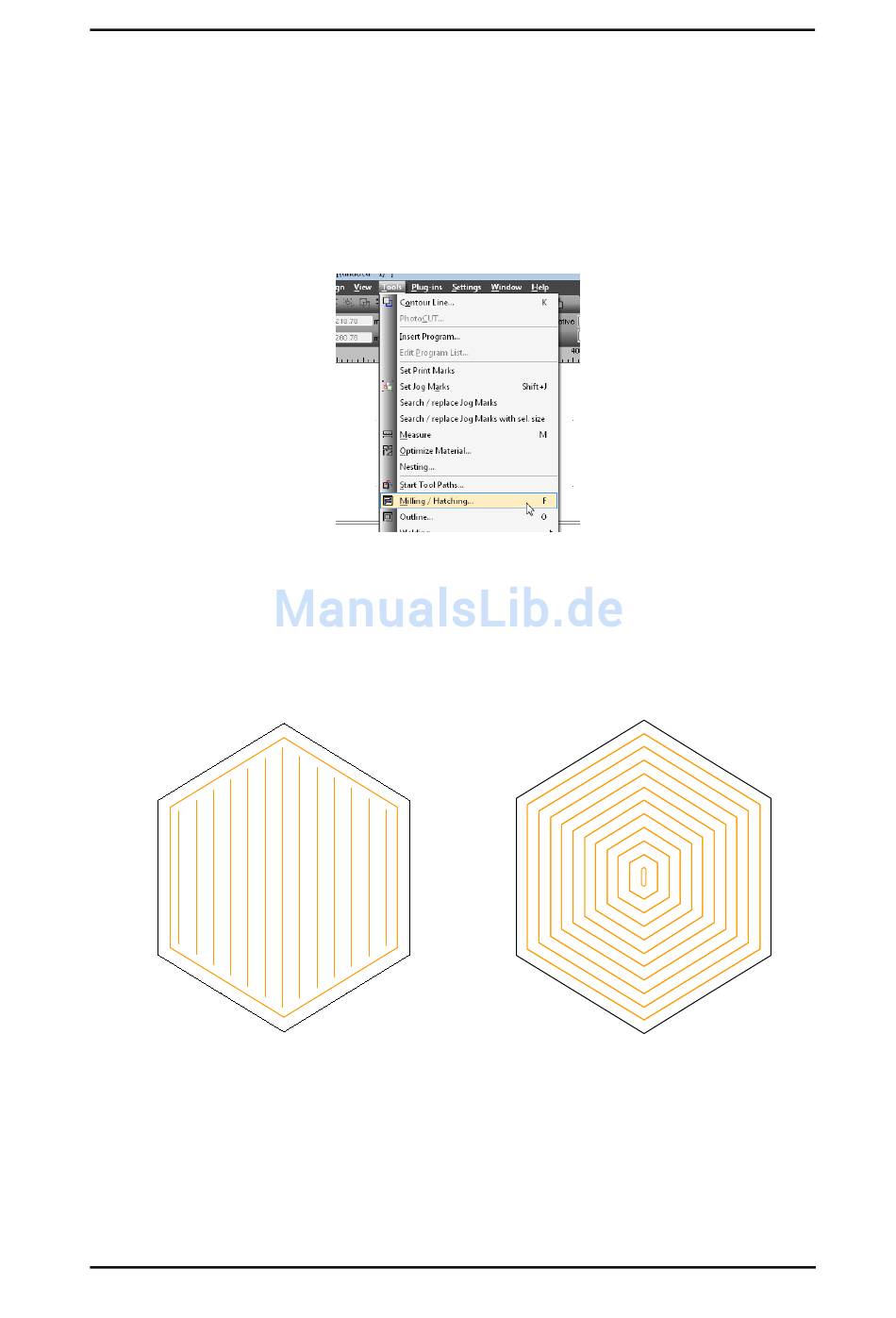

Inselfüllung und eine Ausraumfüllung. Die Fräspfade werden wie eine gelbe Linie in den
Objekten gezeigt.
FIG 3-65
3-65
FRÄSPFAD AUSRAUMFÜLLUNG
3. Stellen Sie zuerst die Schichte ein. Die Zielschicht ist die Schicht wo die Füllung erstellt
wird. Die Einstellungsschicht ist diese in deren the Fräspfade rund um die Füllung erstellt
werden wenn eine Offset (Einstellung) gewählt wird. Wenn die Option 'None' in den
Pfadeinstellungsoptionen gewählt wird; wird den Fräspfad rund um die Füllung in
derselben Schicht erstellt als die Füllung. Es wird mit dem Zentrum des Bits auf der
Oberseite der Außenkontur des Objekts erstellt.
Schneiden / SummaFlex
FIG 3-64
3-64
BERECHNUNG DES ABFÜLLBEREICHS
Die untene Abbildung zeigt den Unterschied zwischen eine
Benutzerhandbuch
Gehen Sie zu Werkzeuge -
FIG 3-66
3-66
FRÄSPFAD INSELFÜLLUNG
3-60
