F Serien
1.6 Werkzeuge
WARNUNG:
Messer entfernt/installiert werden müssen in diesen Werkzeugen. Nach Installation des
Werkzeugs im Modul ist eine Kalibration notwendig. Dies wird im Abschnitt 2 erklärt.
BEMERKUNG:
dem Mainboard des Flachbett-Schneideplotters gespeichert. Die verwendete Referenz
ist der Steckplatz auf dem Förderband. Dies bedeutet, daß die Kalibrierung aufs neue
gemacht worden muß und dies jedes Mal wenn die Position des Werkzeugs geändert
wird oder wenn das Werkzeug in einem anderen Modul verwendet wird.
1.6.1 Schleppmesserhalter für das Schleppmodul
1.6.1.1 Das Messer aus den Schleppmesserhalter entfernen

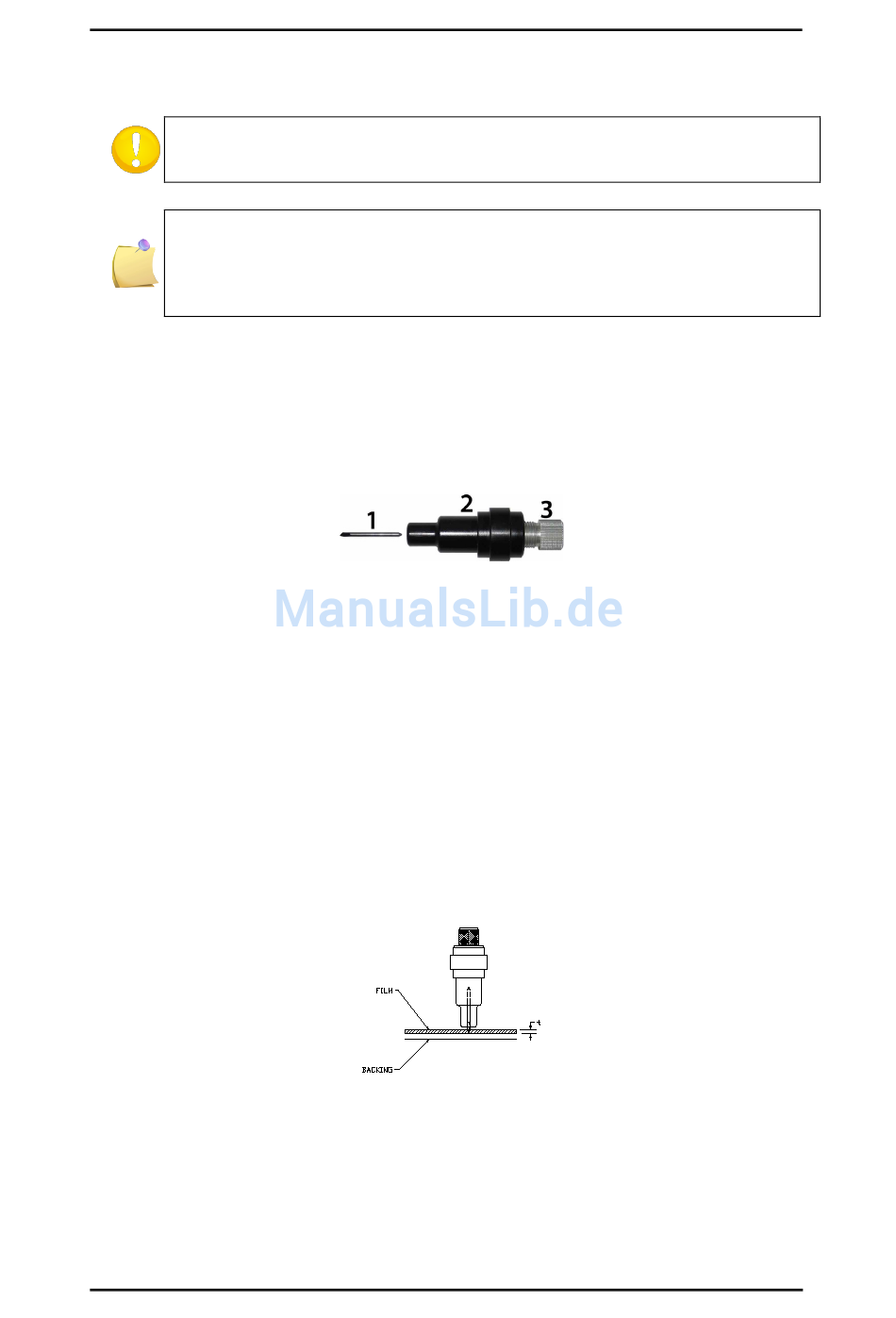

1. Drehen Sie den Einstelknopf (3) im Uhrzeigersinn, sodaß das Messer (1) aus dem Halter (2)
gedrückt wird.
1-17
ENTFERNEN DES MESSERS DES STANDARD SCHLEPPMESSERHALTERS
2. Ziehen Sie das Messer vorsichtig aus den Halter.
1.6.1.2 Installierung des Schleppmessers und Schleppmesserhalters
1. Entfernen Sie die Aluminium-Kolben von den Kunststoff Messerhalter (2) durch Drehen
des gerändelten Einstellknopfes (3) gegen den Uhrzeigersinn bis den Kolber aus dem
Halter kommt.
2. Legen Sie das konische, nicht-schneidende Ende des Messers in die Öffnung in dem
Schmalen Ende des Halters. Schieben Sie das Messer den ganzen Ende herein.
3. Stellen Sie den Halter auf den Kopf und tippen Sie leicht auf eine feste Oberfläche, um
sicherzustellen, daß das Messer vollständig eingeführt ist.
4. Drehen Sie den Einstelknopf im Uhrzeigersinn bis die Spitze des Messer bis zum
erforderlichen Abstand verlängert ist für das gewünschte Schnittmaterial (t) wie in der
unteren Abbildung gezeigt.
5. Legen Sie den Messerhalter fest in die Kopfklemme.
Maschinenbauteile
Dieser Abschnitt erklärt verschiedene Arten von Werkzeugen und wie die
Das Ergebnis der Kalibration der Werkzeuge (Werkzeugparameter) ist auf
FIG 1-17
FIG 1-18
1-18
ANPASSUNG MESSERLÄNGE
Benutzerhandbuch
1-27
