1.6.6 V-Cut Werkzeuge für das Tangentialmodul
1.6.6.1 Arten von V-Cut Werkzeuge
Die V-Cut Werkzeuge sind statische Messer, die unter einem Winkel angeordnet sind. Beim
Schneiden in zwei Richtungen werden V-Haine ausgeschnitten. Dies ermöglicht, daß
dickere Materialien gebogen oder gefaltet werden. Dieses Werkzeug eignet sich vor allem
für Wabenplatten, Weichschaumplatten, Sandwichplatten und Wellpappen. Je nach dem
Biegewinkel, sind unterschiedliche V-Formen erforderlich. Es gibt verschiedene Winkeln.
1.6.6.2 Ein Messer in das V-Cut Werkzeug installieren
Eine spezielle Halterung wird zusammen mit den V-Cut Werkzeugen geliefert, um eine
schnelle Wechsel der Messer zu ermöglichen. Wenn diese Halterung verwendet wird um
das Messer zu installieren, brauchen weniger Kalibrationen gemacht zu werden bei einer
Wechslung des Messers. Entfernen Sie zuerst die Messerklemme. Setzen Sie die Halterung
auf dem Werkzeug. Setzen Sie das Messer auf seinem Platz (versichern Sie, daß der
Messerspitze die Halterung nur berührt). Setzen Sie die Messerklemme wieder zurück und
sichern Sie die beiden Schrauben fest.
1-32
Maschinenbauteile

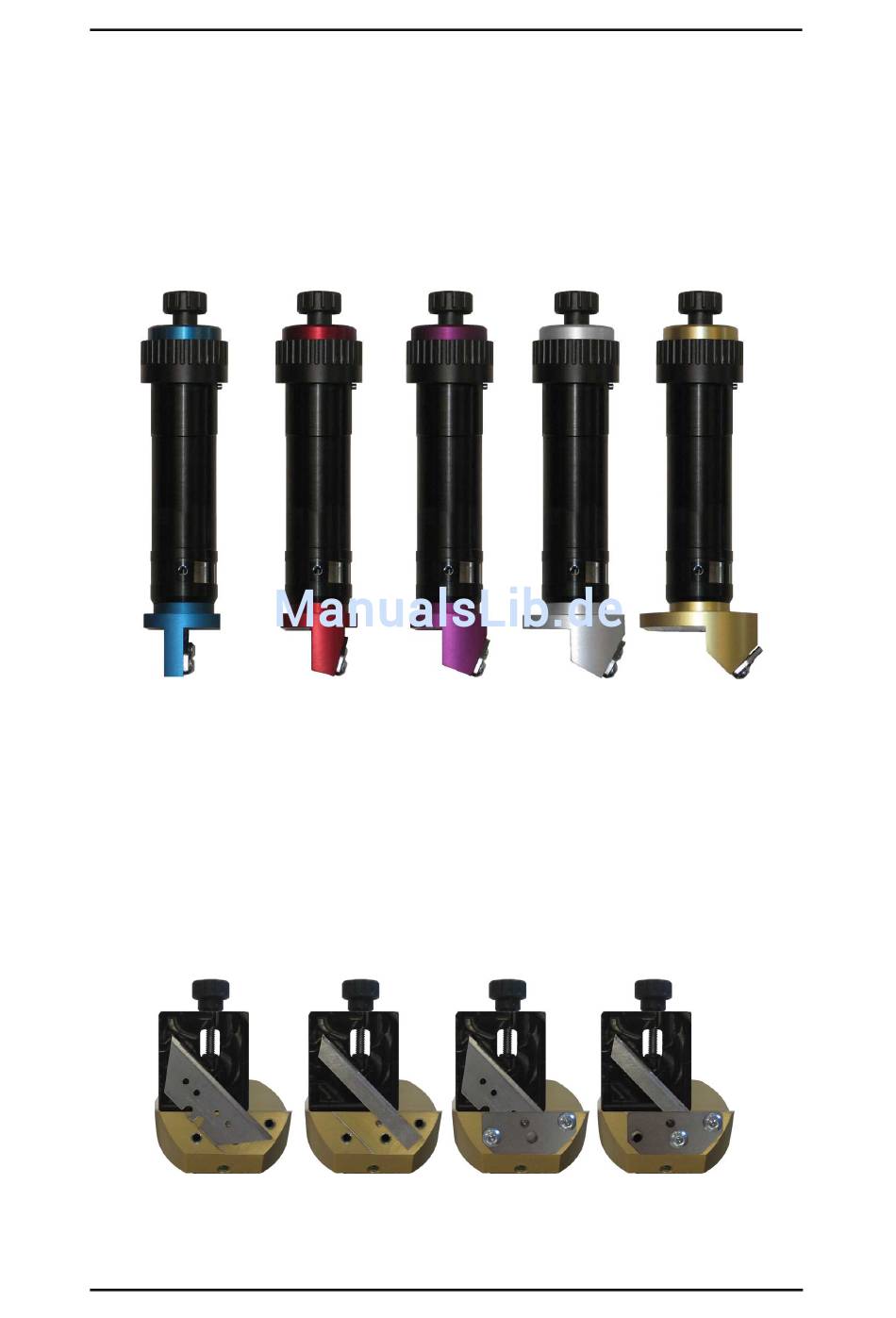

FIG 1-31
1-31
V-CUT WERKZEUGE
FIG 1-32
INSTALLATION DER MESSER IN DEN V-CUT WERKZEUGEN
