F Serien

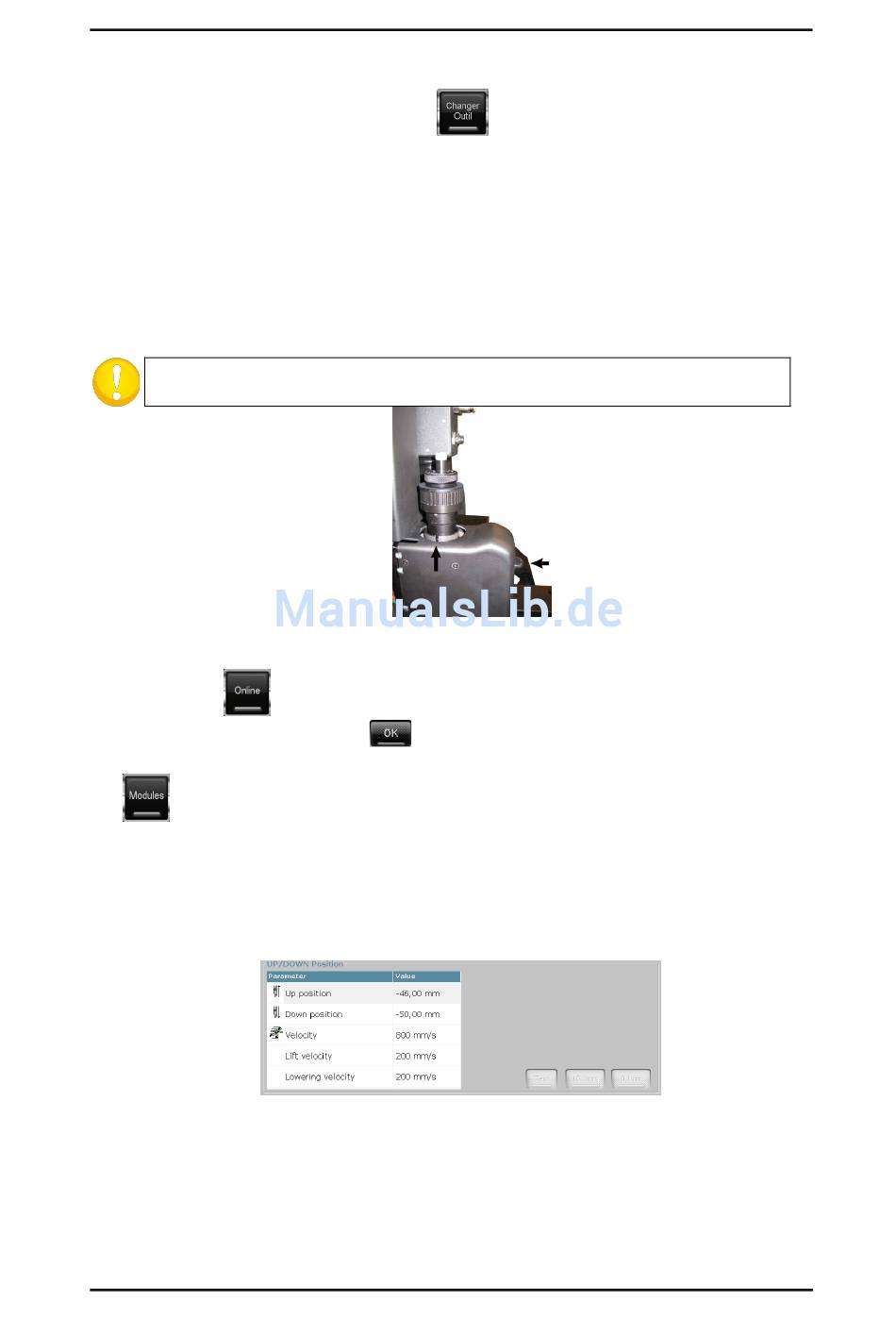

2.4 Kalibrierung des Kiss-Cut Messers
1. Drücken Sie im Axis Control-Fenster auf
Flachbett-Schneideplotter installiert wurde, installieren Sie es wie im Abschnitt 2.2erklärt.
2. Überprüfen Sie ob die richtige Einstellschraube montiert wurde (es gibt drei Bereiche: bis
zu 120Gramm; bis zu 650Gramm und bis zu 2000Gramm). Montieren Sie das Kiss-Cut
Werkzeug in das Tangentialmodul. Richten Sie den Stift in den Schlicht aus wie im
unteren Beispeil gezeigt und halten Sie die innere Welle des Tangentialmoduls auf
seinem Platz durch Druck auf der Drehverriegelungsplatte (schwarze Kunstoff auf der
Vorderseite des Moduls). Schrauben Sie alles fest.
ACHTUNG : Überdrehen Sie das Werkzeug nicht im Tangentialmodul.
3. Drücken Sie
bevor Gebrauch. Drücken Sie
des geladenen Materials noch korrekt ist. Wenn nicht, passen Sie es an und drücken Sie
. Wenn Axis Control das korrekte Modul nicht automatisch zur Kalibrierung wählt,
korrigieren Sie dies durch Druck auf die Abbildung des Moduls.
Fernbedienung verwendet wird zur Wahl des Moduls, drücken Sie mehrmals auf das
Modul bis das richtige Modul gewählt wurde. Das linke Licht ist Modul 1, daneben ist
Modul 2 und das zweite letzte Licht in der Reihe ist Modul 3. Zuerst sollen die nach
oben/-unten Parameter eingestellt werden.
.
2-16
4. Stellen Sie dieselbe Geschwindigkeit ein als diese verwendet im Auftrag; lassen Sie die
Hub-und Absenkgeschwindigkeit auf 200mm. Die Absenkgeschwindigkeit kann auf
einen niedrigeren Wert eingestellt werden wenn das Material sehr zäh ist. Kalibrieren Sie
die untere Position indem Sie 'Untere Position' in Axis Control drücken oder drücken Sie
Installation der Werkzeuge
FIG 2-15
2-15
MONTIERUNG DES KISS-CUT WERKZEUGS
. Axis Control gibt eine Erinnerung zur Kalibrierung des Werkzeugs
zur Bestätigung. Überprüfen Sie ob den Ursprung
FIG 2-16
NACH UNTEN/OBEN – PARAMETER KISS-CUT WERKZEUG
Benutzerhandbuch
Wenn das Tangentialmodul nicht auf dem
Wenn die
