1.4 Module
1.4.1 Kamera-Einheit
Machen Sie Folgendes zur Anpassung der Höhe:
1. Stellen Sie sicher, daß sich die Zentraleinheit oben das Material befindet.
2. Drehen Sie den Knopf gegen den Uhrzeigersinn um die Zentraleinheit zu lockern
und bewegen Sie es ganz nach oben.
3. Schieben Sie die Zentraleinheit ganz nach unten.
4. Schieben Sie die Kamera-Einstellungsplatte auf das Material.
5. Lassen Sie die Zentraleinheit los während die Einstellungsplatte auf das Material
gedrückt bleibt.
6. Sichern Sie die Zentraleinheit durch drehen des Knopfes in Uhrzeigersinn und lösen
Sie die Einstellungsplatte.

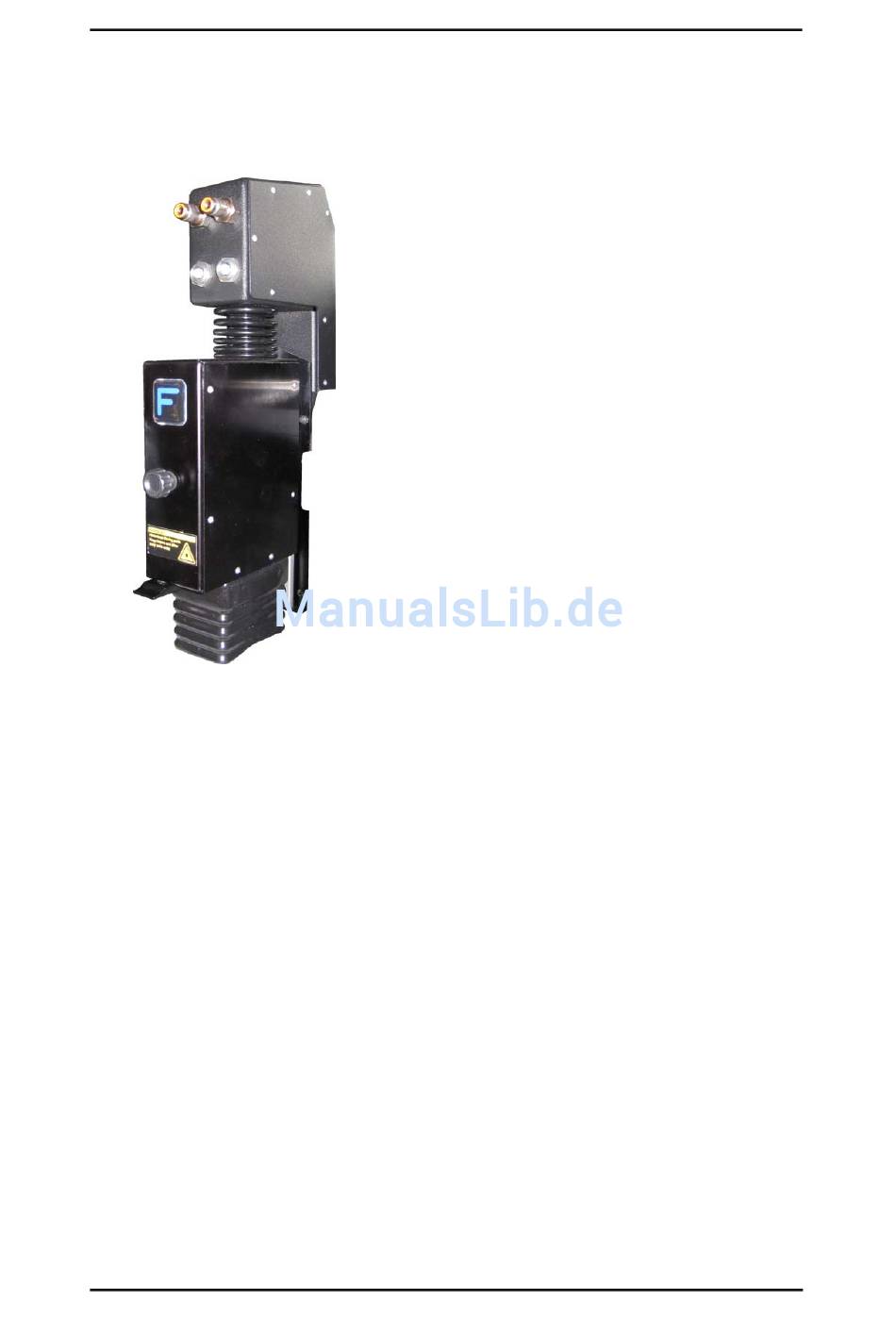

Maschinenbauteile
Auf dem modularen Werkzeugträger können
gleichzeitig 3 Werkzeugmodule montiert werden.
Der Werkzeugträger hat auch eine Zentraleinheit.
Diese Zentraleinheit ist auf dem Werkzeugträger
montiert und kann nicht demontiert werden.
Die Zentraleinheit enthält ein Positionslaser und ein
integriertes Kamerasystem für schnelle und genaue
Passermarkenerkennung beim Konturenschneiden.
Die 4 obene Steckverbinder sind optionale
Anschlüsse für spezielle Werkzeuge oder Module
(Druckluft und Strom).
Der
Knopf
und
Einstellungsplatte
Bedienungsanleitung
Höheneinstellmechanismus. Jedes Mal Material mit
einer unterschiedlichen Dicke als die vorige Dicke
geladen wird, muß die Kamerahöhe angepasst
werden (nur beim Konturenschneiden).
Benutzerhandbuch
