Ursprungskalibrierung des Fräsmoduls
Das
Fräsmodul
hat
Kamera/Positionierungslaser als diese des Tangentialmoduls. Also muß es kalibriert werden,
sonst werden die Ursprung- und Materialgröße-Einstellungen nicht korrekt sein. Diese
Kalibration ist verpflichtet wenn der Fräsbohrer in Kombination mit einem gedrückten
Auftrag und regmarkierungen und/oder einem Werkzeug im Steckplatz 1 verwendet wird.
Um den Ursprung des Fräsbohrers zu kalibrieren, folgen Sie folgendes Verfahren.
1. Laden Sie das Material, installieren Sie das Modul und das Werkzeug.
2. Drücken Sie
3. Drücken Sie auf Steckplatz 3. Das Gerät wird mit dem Fräsbohrer ein Loch im Material
bohren.
4. Verwenden Sie die Pfeiltasten um die Kamera in der Mitte des gebohrten Lochs zu
setzen. Drücken Sie
Installation der Werkzeuge
eine
andere
und drücken Sie auf das Bild der Kamereinheit im Fenster.

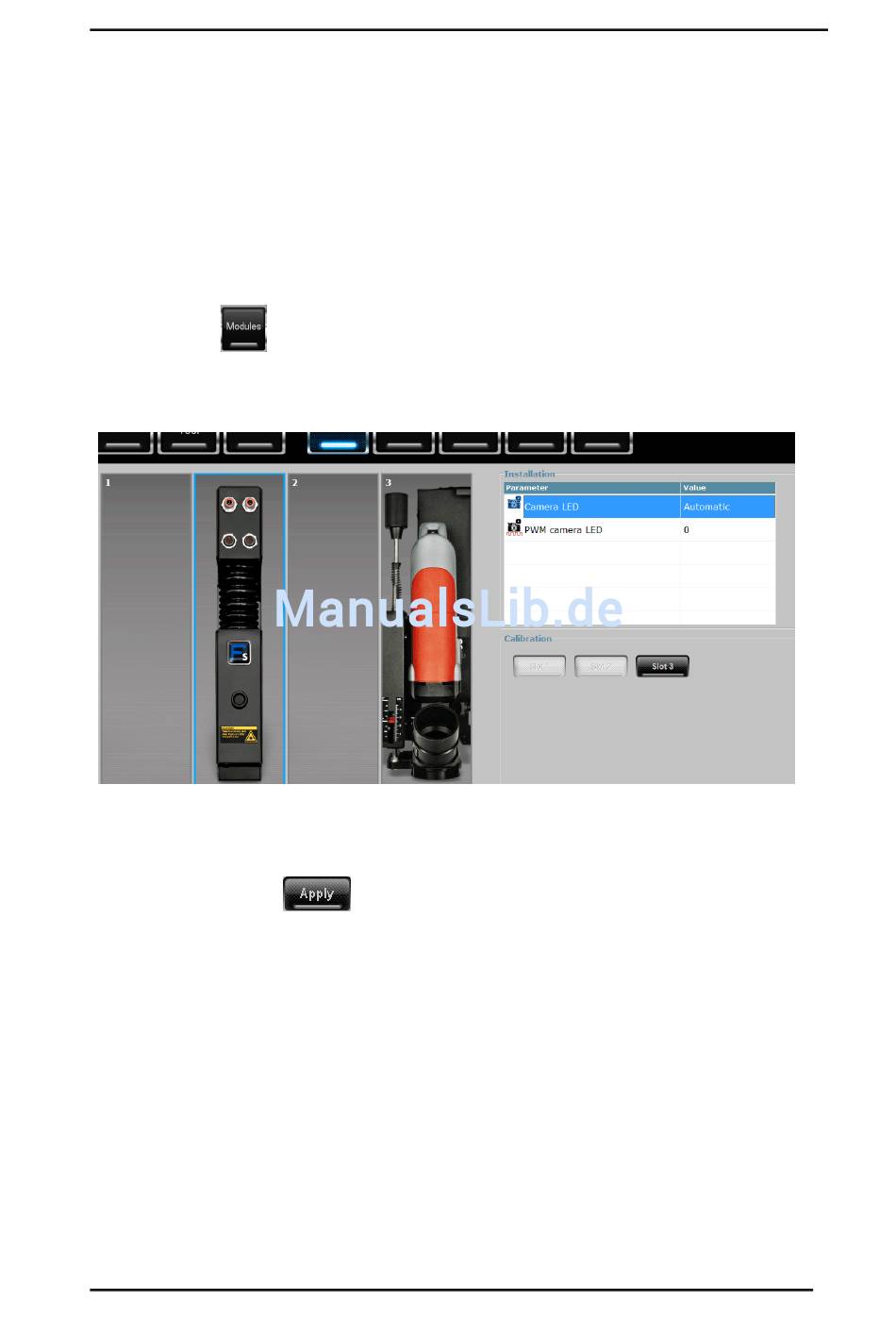

FIG 2-66
2-66
KALIBRIERUNG ABSTAND FRÄSMODUL - KAMERA
zur Bestätigung.
Benutzerhandbuch
Ursprungposition
in
Bezug
auf
den
