F Serie
2.2 Werkzeug-/Messerkalibrierung mit dem ADC
Der ADC arbeitet durch Unterbrechung eines Lichtstrahls. Dies ist für die Werkzeuge harmlos.
Die Sensoreinheit auf der rechten Seitenabdeckung dient zum Messen der Werkzeuge in
Steckplatz 2 und 3. Der Sensor auf der linken Seite kann die Werkzeuge in Steckplatz 1 messen.
BEMERKUNG:
bewegt, kann die ADC-Sensoreinheiten nicht passieren. Das Schleppmodul muß in
Steckplatz 1 verwendet werden. Wenn der linke ADC-Sensor installiert ist, wird der
Arbeitsbereich bei Verwendung des Schleppmoduls reduziert, um zu vermeiden,
daß das Modul auf die ADC-Sensoreinheit trifft. Der vordere Rand wird um 80 mm
nach hinten verschoben, sodaß Modul 2 und Modul 3 die volle Flachbettbreite
nutzen können.
2.2.1 Allgemeine Kalibrierungen mit dem ADC
Die Abwärtsposition von ADC-gesteuerten Werkzeugen wird bei jedem Einschalten der
Maschine oder beim Wechseln eines Werkzeugs automatisch eingestellt. Die untere Position
ist ein Wert relativ zur Flachbetthöhe.

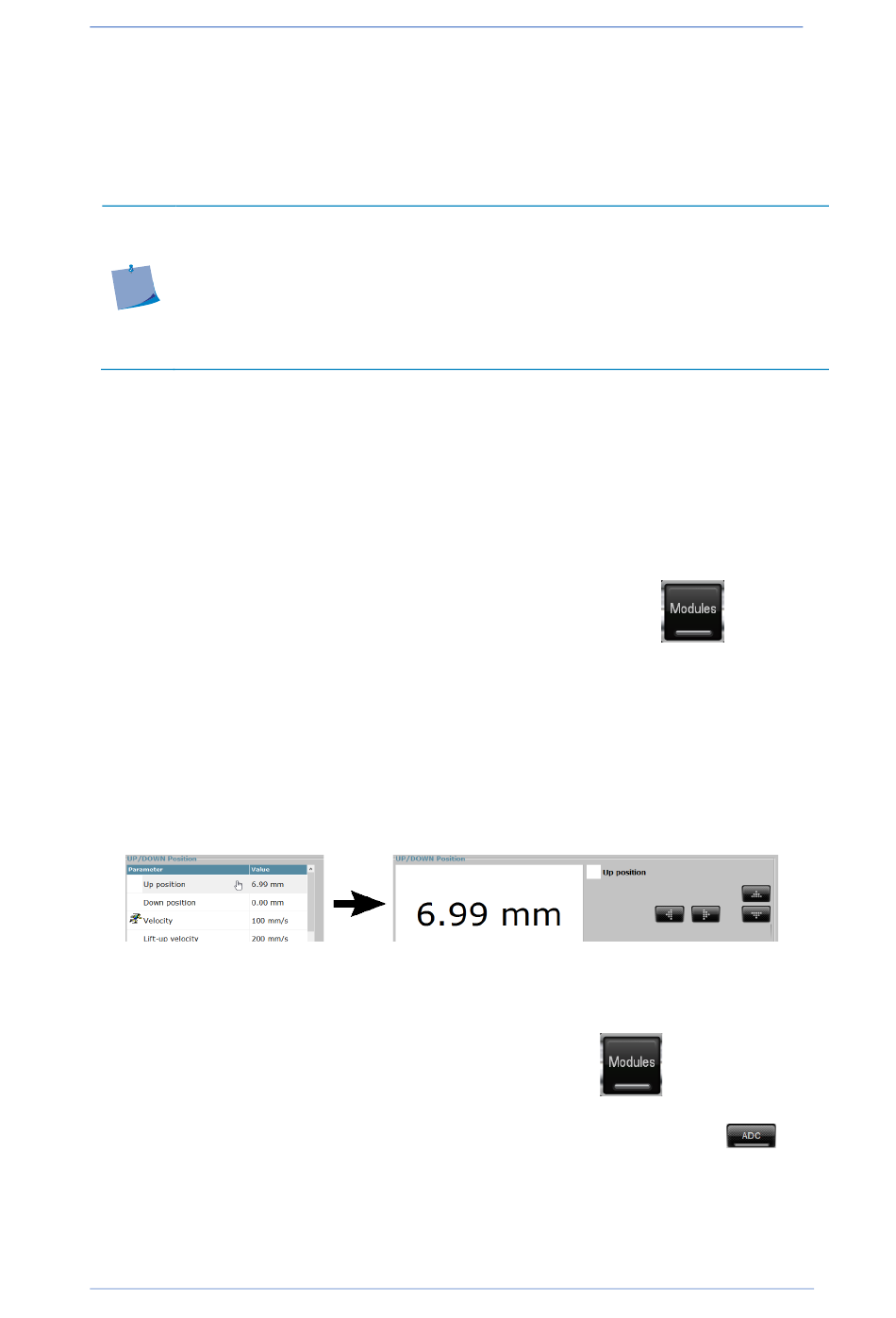

Die obere Position sollte manuell eingestellt werden. Die obere Position ist der relative Abstand
von der unteren Position. Stellen Sie sicher, daß die obere Position deutlich mehr als Ihre
Materialstärke misst. Um die obere Position festzulegen, klicken Sie zuerst
Control
nicht
automatisch
überprüft/eingestellt werden muß, klicken Sie auf das Bild des entsprechenden Moduls. Klicken
Sie in der Achsensteuerung auf "Aufwärtsposition" oder drücken Sie auf der Fernbedienung
auf "Aufwärts". Drücken Sie den Abwärtspfeil, bis sich die Messerspitze etwa 4-5 mm über dem
Material befindet, und drücken Sie dann auf Anwenden. Es ist nicht erforderlich, daß sich das
Material auf dem Flachbett befindet. Die obere Position kann auch eingestellt werden, wenn
die Dicke des Materials bekannt ist. Drücken Sie einfach den Aufwärts-/Abwärtspfeil, bis der
Wert 4-5 mm über der Materialstärke liegt.
Die Ursprungs-, Quer- und Längsparameter können ebenfalls vom ADC eingestellt werden. Diese
Parameter sind materialunabhängig und sollten nur bei der ersten Installation eines Werkzeugs
oder bei Qualitätsproblemen eingestellt werden.
Um diese Parameter automatisch zu kalibrieren, klicken Sie zuerst
das Werkzeug nicht automatisch auswählt, dessen Werkzeugkalibrierung überprüft/eingestellt
werden muß, klicken Sie auf das Bild des entsprechenden Moduls. Klicken Sie jetzt
ADC misst jetzt die drei Parameter und speichert die Werte.
Das Schleppmodul, das sich tief über den Flachbett-Schneideplotter
das
Werkzeug
16
auswählt,
dessen
. Wenn Axis Control
Handbuch
. Wenn Axis
obere
Position
. Der
