Summa F SERIES Benutzerhandbuch Seite 38

F Serien
• Der Ursprung und die Blattbreite können mit dem standard Arbeitsbereich eingestellt
werden. Wenn das Kästchen vor dem Ursprung markiert ist, wird der Ursprung zum
mechanischen Ursprung zurückgesetzt. Ansonsten bleibt der Ursprung derselbe.
Wenn das Kästchen vor der Breite markiert ist, kann die Breite des Materials, das
geladen werden muß, eingestellt werden.
• Der Anfangszustand der Vakuumpumpe kann auch eingestellt werden befor die
Ladesequenz gestartet wurde. Die Vakuumpumpe kann mit der Fernbedienung
gesteuert werden während dem Laden selbst, wenn nötig (sehen Sie Abschnitt 4.2.5).
5. Wählen Sie die Einstellung und drücken Sie die
Die Maschine schaltet die korrekten Vakuumzonen ein oder aus, bewegt den Schlitten zur
Parkposition und stellt das gewählte Vakuum ein.
6. Fügen Sie in jeder Ende der Materialrolle einen Mediaflansch ein. Lösen Sie die

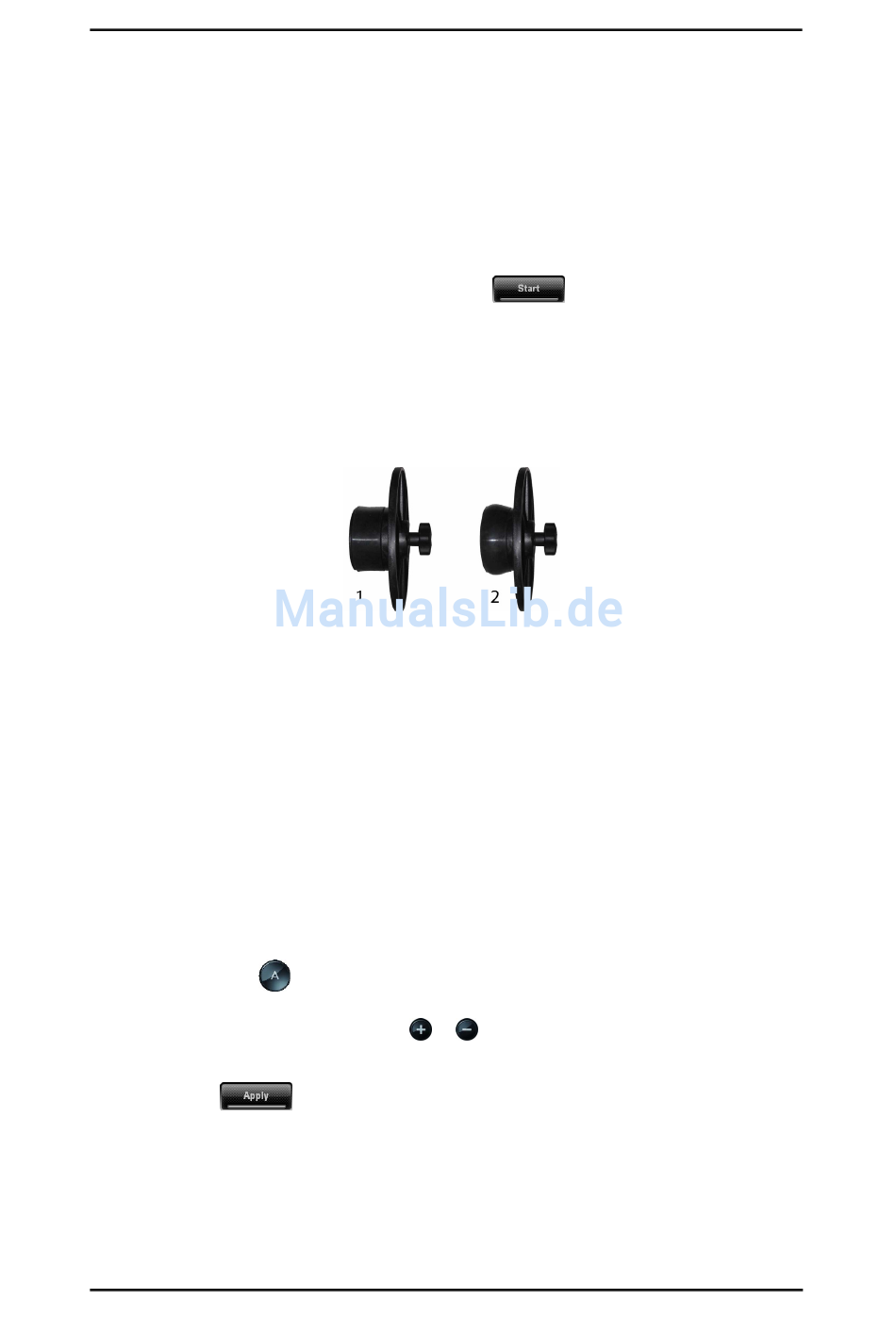

Mediaflänsche mit dem schwarzen Knopf auf der Seite. Abbildung 1-14 zeigt einen
gelockerten (1) Flansch und einen erweiterten (2) Flansch.
7. Fügen Sie die gelockerte Mediaflänsche in jeder Ende der Rolle. Ziehen Sie jedes Ende
mit dem schwarzen Knopf und gewährleisten Sie, daß beide Flänsche befestigd sein.
8. Setzen Sie die Materialrolle auf die Rollenhalterung von der Rückseite der Maschine.
Setzen Sie die mit den Flänschen ausgestattene Rolle auf die Rollenhalterung. Setzen
Sie die Flänsche innerhalb der Nut der Flanschführung. Die Flanschführungen können
lateral auf die Rolle bewogen werden.
9. Setzen Sie die Mediaklammern auf diese Weise, sodaß sie das Material in gleichen Teilen
teilen, mit den zwei Außenklammern auf ungefähr 4 cm von der Seite. Lassen Sie etwa
50 cm Raum zwischen jeder Klammer. Deaktivier die Klammern, die nicht verwendet
werden, wenn das Material die totale Breite nicht umfasst. Schieben Sie das Material bis
das vordere Ende sich unter dem Materialtransportsystem befindet . Verwenden Sie die
Fernbedienung (
halten. Das Materialtransportsystem kann mit den Auf- und Abtasten der
Fernbedienung gesteuert werden (
parallel zur Seite zu legen.
10. Drücken Sie
Das Material wird so weit wie möglich nach vorne bewogen (der X Ursprung so weit wie
möglich nach vorne. Der Schlitten kehrt zur rechten Seite zurück, die Materiallänge ist auf
das Maximum eingestellt und Axis Control geht zum Materialmenü. Der Urspurng und die
Materialbreite (Größe) kann geändert werden, wenn nötig (sehen Sie Abschnitt 1.5.2.3).
Maschinenbauteile
FIG 1-14
1-14 MEDIAFLÄNSCHE
) um das Vakuum zu steuern und das Material nach unten zu
or
.
Benutzerhandbuch
Taste.
). Versuchen Sie das Material möglichst
1-24
