F Serien
1.6.3 Cutout Werkzeug für das Tangentialmodul
ACHTUNG: Das Cutout Werkzeug kann nur verwendet worden, indem der
Flachbett-Schneideplotter eine Schutzmatte hat oder wenn der Förderband
installiert ist.
1.6.3.1 Arten von Cutout Werkzeugen
Die Cutout Werkzeuge können durchschneiden. Es gibt drei verschiedenen Arten von
Cutout-Werkzeugen, jedes Werkzeug hat seine spezifische Anwendungen.
Das Single Edge Cutout Werkzeug ist geeignet fürs detaillierte Schneiden (z.B. von Vinyl,
dünnem Karton...). Das Double Edge Cutout Werkzeug garantiert minimalen Verschließ
beim Schneiden von schwierigen Materialien (z.B. magnetischen Materialien, Textilien,...)
und das Heavy Duty Cutout Werkzeug ist für dickere Materialien (z.B. Softboard, Teppich
und ähnliches).
1.6.3.2 Ein Messer aus dem Cutout Werkzeug entfernen
Das Messer ist mit einem Metallstück, das mit zwei Schrauben fixiert ist, geklemmt. Das
Single Edge Messer und das Double Edge Messer haben auch eine Schutzscheibe.
Um das Messer vom Halter zu entfernen, lockern Sie die zwei Schrauben eine oder zwei
Wendungen.
1.6.3.3 Ein Messer im Cutout Werkzeug installieren
Um ein Messer zu installieren, überprüfen Sie zuerst ob das Metallstück, das das Messer
klemmt, gelöst ist. Wenn nicht, lockern Sie das Metallstück über die zwei Schrauben.
Nehmen Sie das Messer mit dem Werkzeug und schieben Sie es vorsichtig in das Werkzeug.
Halten Sie das Werkzeug umgekehrt und überprüfen Sie ob das Messer völlig nacht unten
gedrückt wurde. Sichern Sie das Messer mit den beiden Schrauben.
Maschinenbauteile

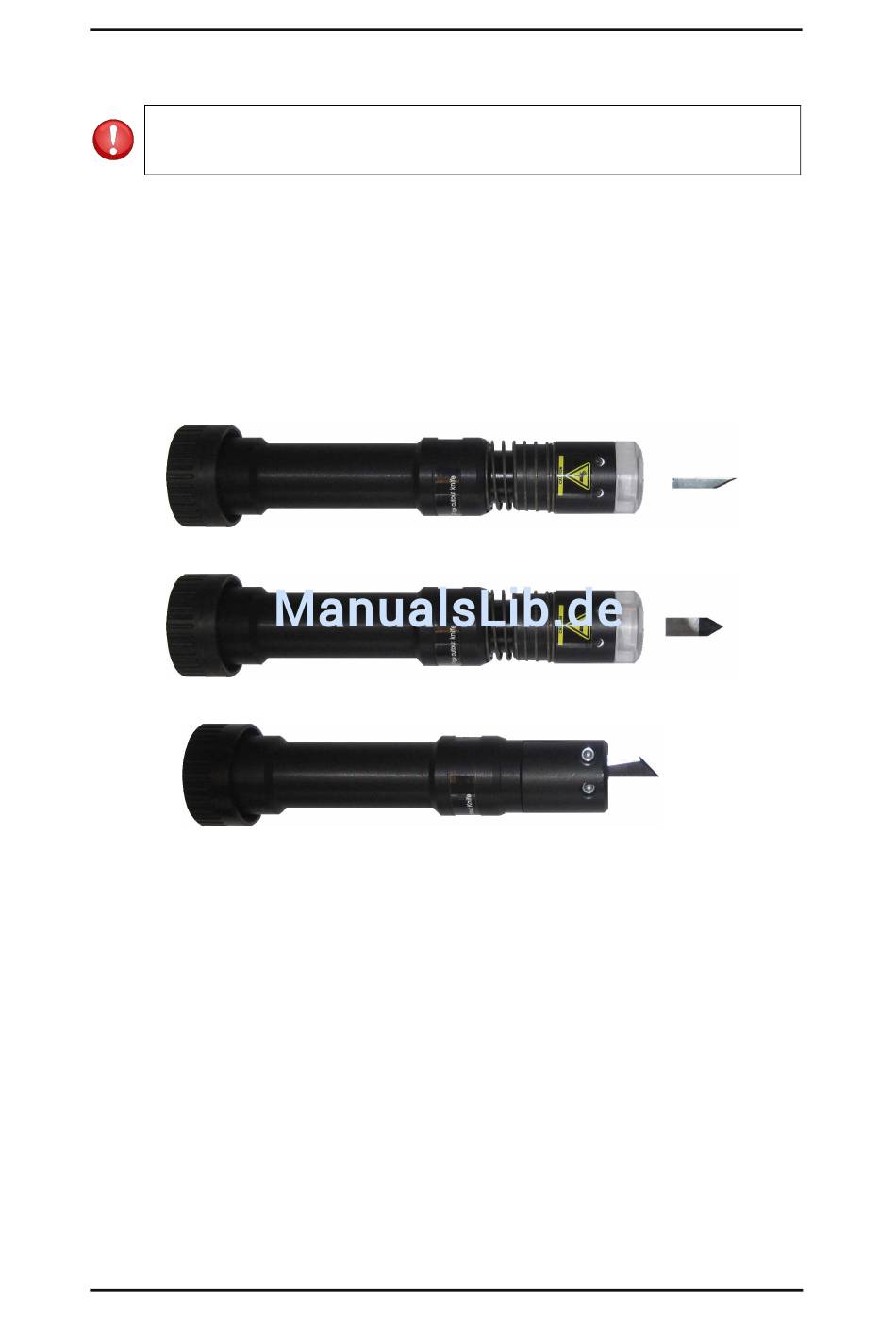

FIG 1-24
1-24
SINGLE EDGE CUTOUT WERKZEUG
FIG 1-25
1-25
DOUBLE EDGE CUTOUT-WERKZEUG
FIG 1-26
1-26
HEAVY DUTY CUTOUT-WERKZEUG
Benutzerhandbuch
1-30
