F Serien
3.6.4.3 Prägen des Textes (oder der Objekte)
Wenn SummaFlex Objekt 1 ausfüllt und es gibt ein geschlossenes Objekt 2 in dieser Füllung,
denn wird Objekt 2 nicht ausgefüllt werden. Jedoch, wenn es noch ein anderes Objekt in
Objekt 2 befindet, wird dieses Objekt schon ausgefüllt. Dies gilt für alle innere Objekte.

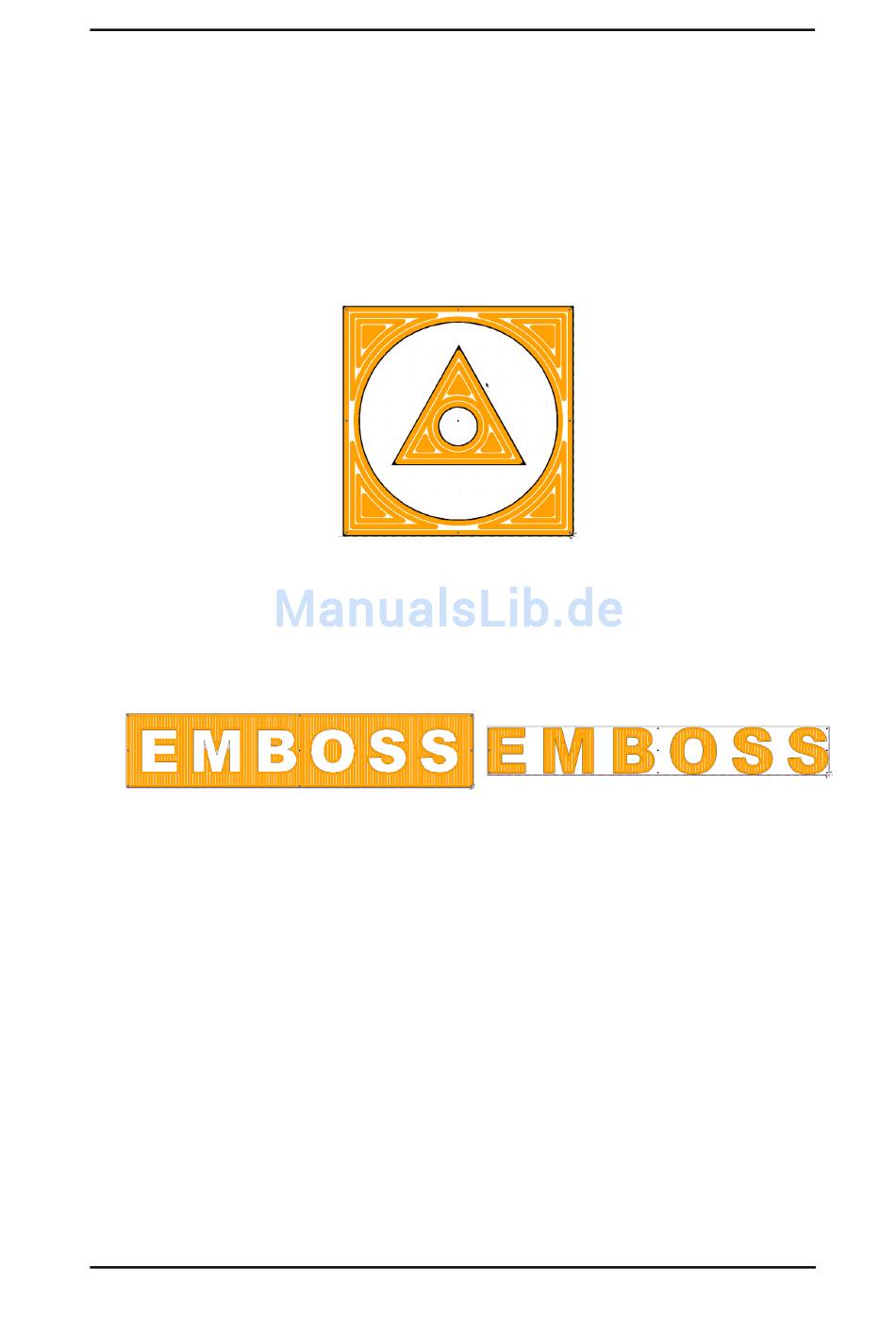

Unten finden Sie eine Abbildung, die 4 Objekte ineinander zeigen und die Art wie sie von
SummaFlex ausgefüllt werden.
Im unteren Beispiel war die Ausfüllung eine Inselausfüllung und die Überlappung war großer
als die Fräsbitgröße
Wenn der Text geprägt werden muß, brauchen Sie nur ein Rechteck herum zu setzen. In der
untenen Abbildung wurde die Füllung auf Ausraumfüllung eingestellt und die Überlappung
ist großer als die Fräsbitgröße um deutlicher zu zeigen was passiert (sehen Sie die obene
Bemerkung). Der Unterschied ist sichtbar wenn der Text ein Rechteck herum hat oder nicht.
3-69

TEXT MIT RECHTECK HERUM

Schneiden / SummaFlex
FIG 3-68
3-68
OBJEKTE IN OBJEKTEN AUSFÜLLEN
FIG 3-69
Benutzerhandbuch
FIG 3-70
3-70

TEXT OHNE RECHTECK HERUM

3-62
