F Serien

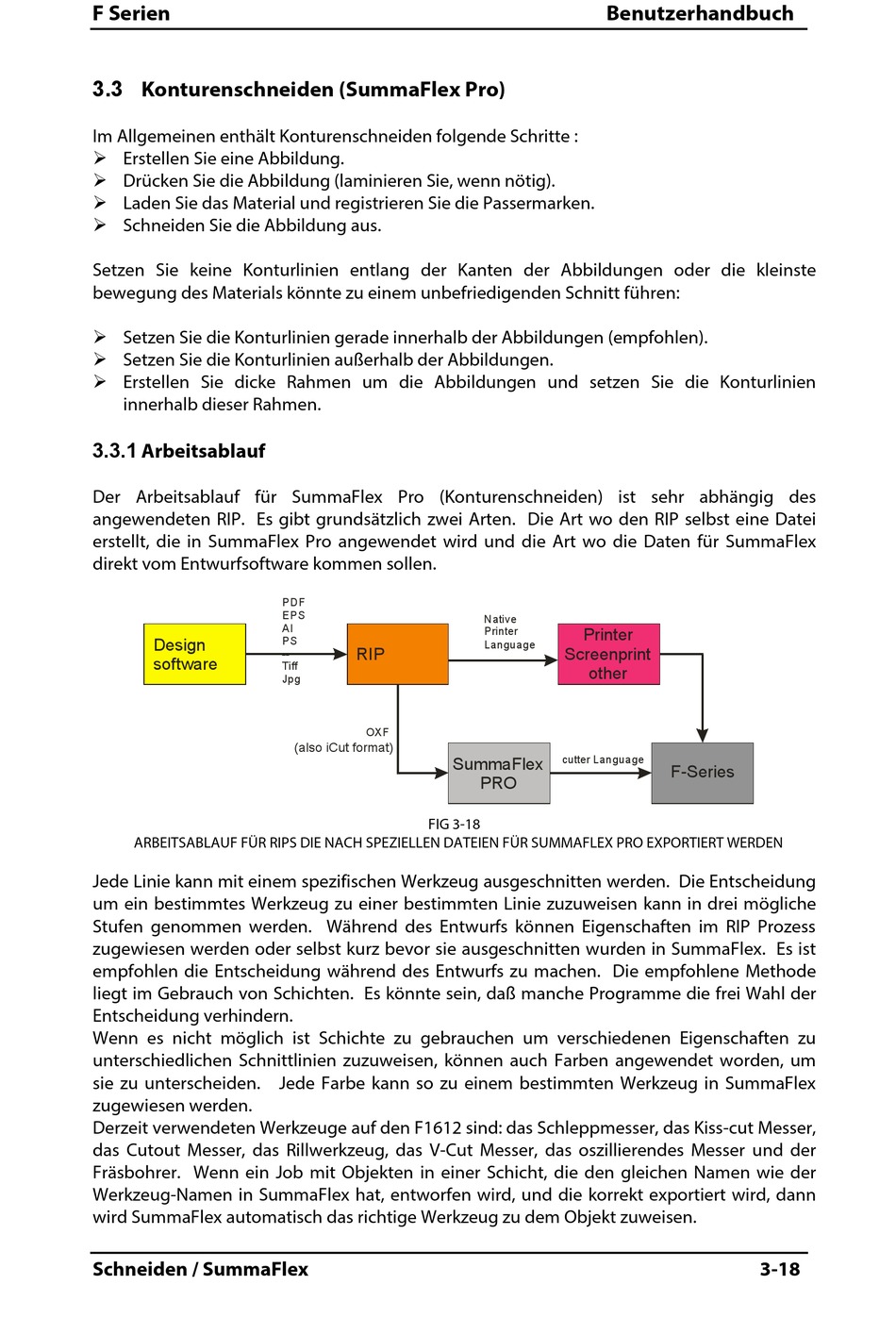

3.3 Konturenschneiden (SummaFlex Pro)
Im Allgemeinen enthält Konturenschneiden folgende Schritte :
Erstellen Sie eine Abbildung.
Drücken Sie die Abbildung (laminieren Sie, wenn nötig).
Laden Sie das Material und registrieren Sie die Passermarken.
Schneiden Sie die Abbildung aus.
Setzen Sie keine Konturlinien entlang der Kanten der Abbildungen oder die kleinste
bewegung des Materials könnte zu einem unbefriedigenden Schnitt führen:
Setzen Sie die Konturlinien gerade innerhalb der Abbildungen (empfohlen).
Setzen Sie die Konturlinien außerhalb der Abbildungen.
Erstellen Sie dicke Rahmen um die Abbildungen und setzen Sie die Konturlinien
innerhalb dieser Rahmen.
3.3.1 Arbeitsablauf
Der Arbeitsablauf für SummaFlex Pro (Konturenschneiden) ist sehr abhängig des
angewendeten RIP. Es gibt grundsätzlich zwei Arten. Die Art wo den RIP selbst eine Datei
erstellt, die in SummaFlex Pro angewendet wird und die Art wo die Daten für SummaFlex
direkt vom Entwurfsoftware kommen sollen.
Design
software
3-18
ARBEITSABLAUF FÜR RIPS DIE NACH SPEZIELLEN DATEIEN FÜR SUMMAFLEX PRO EXPORTIERT WERDEN
Jede Linie kann mit einem spezifischen Werkzeug ausgeschnitten werden. Die Entscheidung
um ein bestimmtes Werkzeug zu einer bestimmten Linie zuzuweisen kann in drei mögliche
Stufen genommen werden. Während des Entwurfs können Eigenschaften im RIP Prozess
zugewiesen werden oder selbst kurz bevor sie ausgeschnitten wurden in SummaFlex. Es ist
empfohlen die Entscheidung während des Entwurfs zu machen. Die empfohlene Methode
liegt im Gebrauch von Schichten. Es könnte sein, daß manche Programme die frei Wahl der
Entscheidung verhindern.
Wenn es nicht möglich ist Schichte zu gebrauchen um verschiedenen Eigenschaften zu
unterschiedlichen Schnittlinien zuzuweisen, können auch Farben angewendet worden, um
sie zu unterscheiden. Jede Farbe kann so zu einem bestimmten Werkzeug in SummaFlex
zugewiesen werden.
Derzeit verwendeten Werkzeuge auf den F1612 sind: das Schleppmesser, das Kiss-cut Messer,
das Cutout Messer, das Rillwerkzeug, das V-Cut Messer, das oszillierendes Messer und der
Fräsbohrer. Wenn ein Job mit Objekten in einer Schicht, die den gleichen Namen wie der
Werkzeug-Namen in SummaFlex hat, entworfen wird, und die korrekt exportiert wird, dann
wird SummaFlex automatisch das richtige Werkzeug zu dem Objekt zuweisen.
Schneiden / SummaFlex
PDF
EPS
AI
PS
RIP
--
Tiff
Jpg
OXF
(also iCut format)
FIG 3-18
Benutzerhandbuch
Native
Printer
Printer
Language
Screenprint
other
SummaFlex
cutter Language
PRO
F-Series
3-18
