Einstellung des Ursprungsparameters.
Der Flachbett-Schneideplotter wird ein Testmuster ausschneiden und ein Fenster wird sich in
Axis Control öffnen. Der Ursprungtest zieht ähnlich aus wie das obene Muster. Suchen sie
die geradeste Linie zwischen 7 Linien. Wenn der Ursprung nicht korrekt ist, wird das Messer
unter einem Winkel in das Material gedrückt (in Bezug auf die Schnittrichtung) und gerade in
die Schnittrichtung gezogen. Dies bedeutet, daß der Anfang der Linie überprüft werden soll.
Die obene Abbildung enthält Werte; sie sind nicht ausgeschnitten. Diese Werte sind anders
als den aktuellen Wert. Suchen Sie die geradeste Linie und wählen Sie diese in das Popup
Fenster. Der erweiterte Ausschneidetest geht vom +180 über 0 bis zu -180. Die Werte sind
indikativ, sodaß der Betreiber den Wert manuell ändern kann, sollte deutlich sein, daß das
richtige Muster sich zwischen zwei ausgeschnittenen Mustern befindet.
BEMERKUNG: Bei einigen Materialien ist
es notwendig eine Lupe zu verwenden,
um den Anfang der Linie zu überprüfen.
Der Anfang wird denn ungefähr wie die
rechte Abbildung aussehen.
Einstellung des seitlichen Parameters.
Die horizontale Linien sind in zwei Teilen ausgeschnitten. Jede Linie wird von der Mitte bis
zu der Seite geschnitten. Wenn der seitliche Parameter nicht korrekt eingestellt wurde,
werden die Linien nicht zusammenkommen in der Mitte. Sie werden verschoben sein. Die
obenen Abbildung enthält Werte; das ausgeschnittene Muster nicht. Diese Werte in der
Abbildung zeigen einen Unterschied zu dem aktuellen Wert. Suchen Sie die Linie ohne
Verschiebung in der Mitte und wählen Sie diese im Popup-Fenster. Diese Werte sind
indikativ, sodaß der Betreiber den Wert manuell anpassen kann, sollte deutlich sein, daß das
korrekte Muster sich zwischen zwei ausgeschnittenen Mustern befindet.
Installation der Werkzeuge
180 120 60
FIG 2-26
2-26

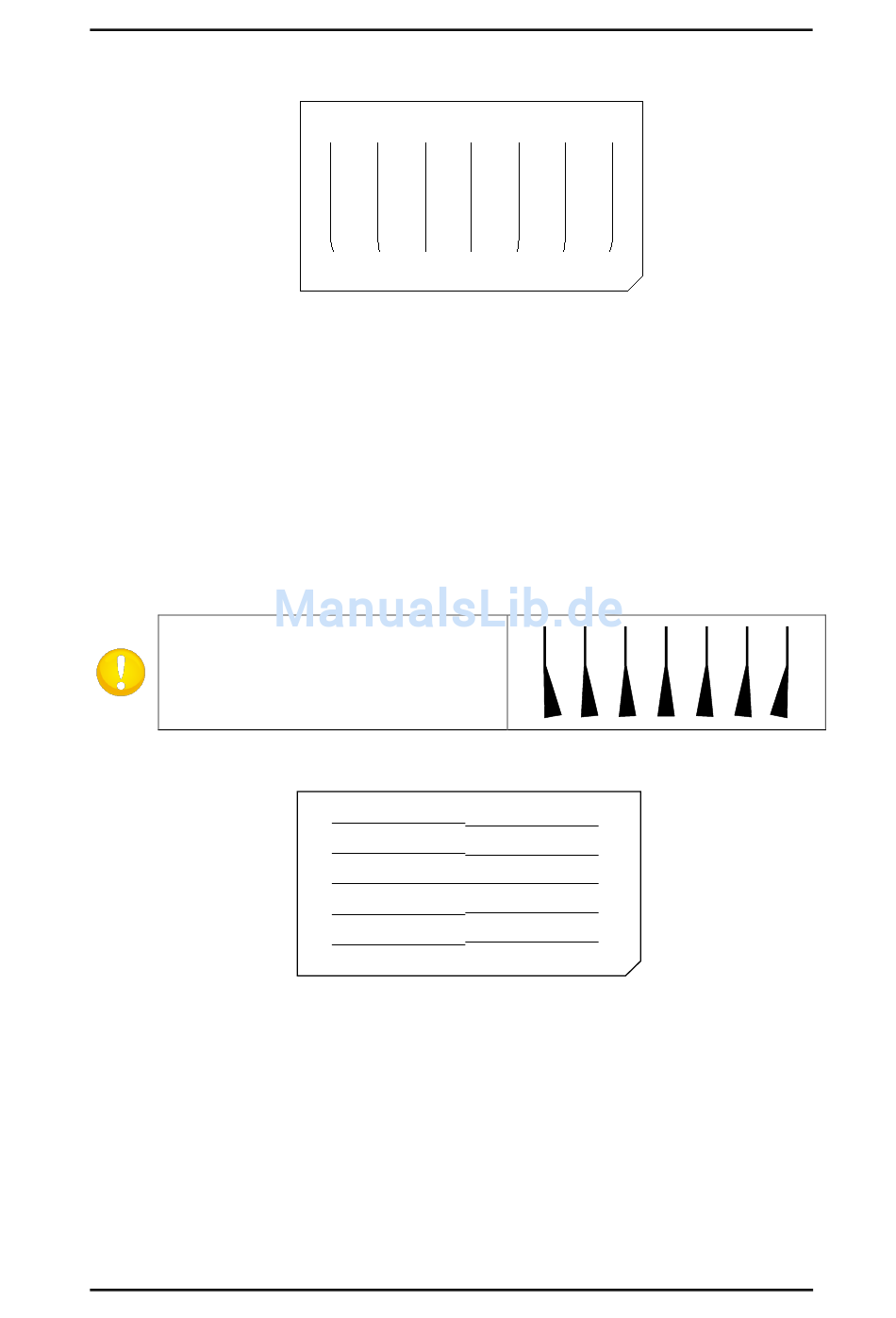

TESTMUSTER URSPRUNG FÜR CUTOUT MESSER
FIG 2-27
2-27
SEITLICHER MUSTERTEST FÜR CUTOUT MESSER
Benutzerhandbuch
