9. Sicherheitspole: Das Flachbett-Schneideplotter ist mit 4 Sicherheitspolen umgeben,
um sicherzustellen, daß die Maschine aufhört mit der Arbeit sobald eine Person in der
Nähe (zu nah) kommt.
1.3.2 Rückansicht
1. Rollenabwickelsystem: Material Stützstangen und einen Satz Mediaflansche um
das Material zu laden.
2. Paket Mediaklammern: Pneumatisches Materialtransportsystem. Es hält das
Material herunter und klemmt das Förderband durch es nach vorne zu ziehen um
kontinuierlich in Segmenten oder in mehreren Aufträgen zu arbeiten.
BEMERKUNG: Die sechs Klammer, die das Material nach unten halten, können
von links nach rechts bewogen werden und können separate aktiviert
(
) oder deaktiviert (
Handgriff auf der Oberseite jeder Klammer.
BEMERKUNG: Wenn das Material nicht flach bleibt nach dem Laden, wird es
empfohlen nur eine der zwei Mediaklammer in der Mitte des Materials zu
verwenden.
3. Förderband: Das Förderband ist nützlich um das Material zu laden wenn die
Schneidewerkzeuge verwendet werden.

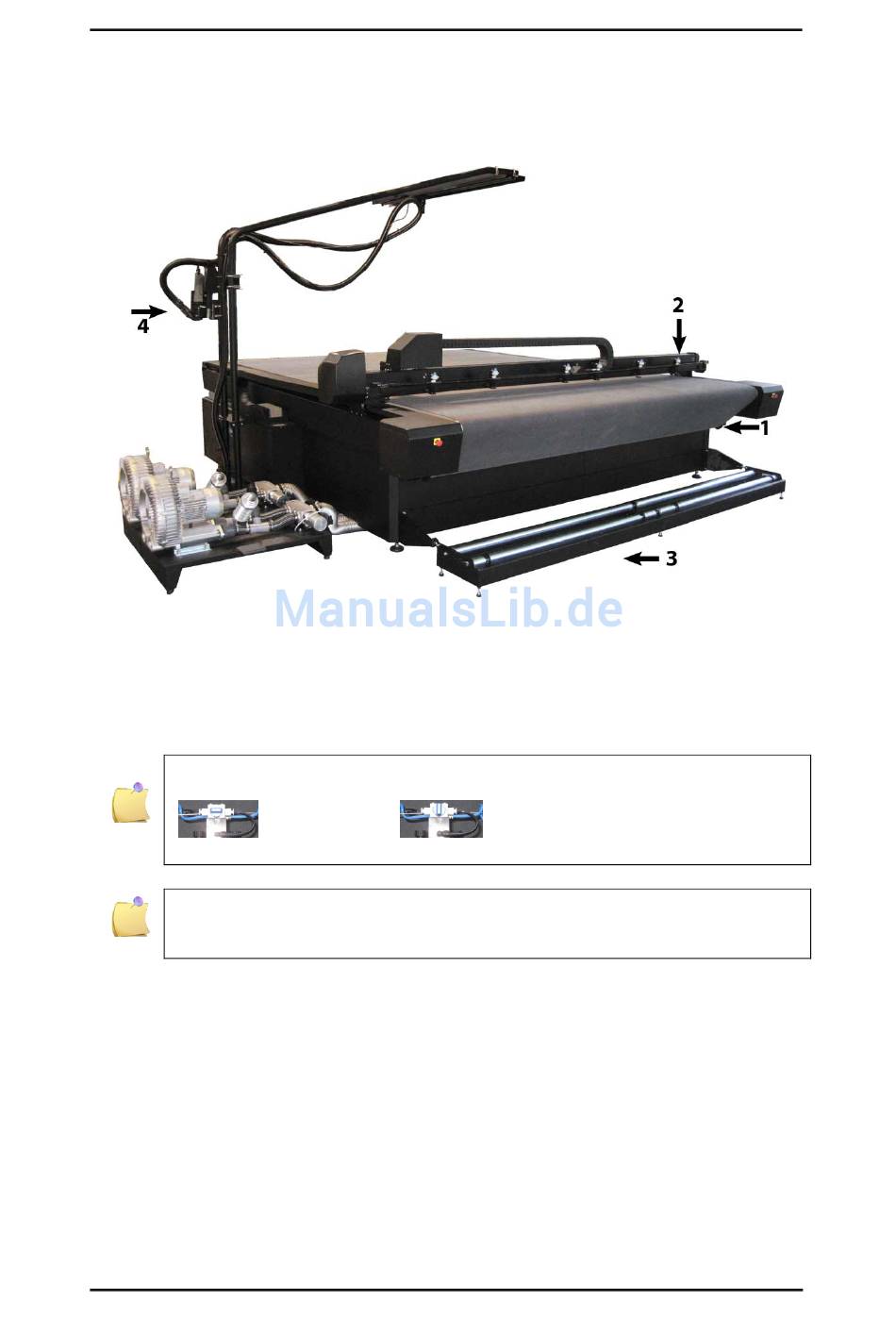

4. Frässystem: Die Abbildung zeigt eine Rückansicht der Gantry und des Fräsmoduls.
Allgemeine Informationen:
o Die vordere rechte der Maschine: Wo der ein-/ausschalter lokalisiert ist (dies
bestimmt automatisch die linke und die Rückseite der Maschine).
o X Achse: Von vorne nach hinten.
o Y Achse: Von rechts nach links.
o Ursprung: Der Ursprung situiert sich an der rechten vorderen Seite.
Maschinenbauteile
Benutzerhandbuch
) werden durch Drehung an dem
1-10
