8. Drucken Sie auf dem Axis Control Symbol und schalten Sie das Vakuum aus. Entfernen
Siedie bedruckte Probe und ersetzen Sie es durch schwarzer Vinyl mit weißer Unterlagen
(stellen Sie sicher, daß es einen großen Unterschied gibt zwischen Vinylfarbe und
Unterlagefarbe). Schalten Sie das Vakuum aufs neue ein und gehen Sie zu SummaFlex.
Drucken Sie rechts auf dem Kamerabereich und gehen Sie zu 'Einstellung Kamera-Offset'.
9. Füllen Sie die Position wo den Kreis geschnitten werden muß aus (10,10 in diesem
Beispiel). Drucken Sie auf 'Schneiden Marke'. Warten Sie auf die Maschine um einen Kreis
mit Markegröße zu schneiden. Schälen Sie den Kreis. Verwenden Sie die Pfeiltasten um
die Kamera zu bewegen bis sie über die Marke (weißer Kreis ist sichtbar) ist. Drücken Sie
'Messen'. Drücken Sie 'Speichern' um den gemessenen Offset zu speichern.
BEMERKUNG: Wenn die Kalibrierung aufs neue gemacht werden muß, wählen Sie
eine andere Position, entfernt von den schon verwendeten Positionen.
BEMERKUNG: Die Grundeinstellung und Kalibrierung für SummaFlex ist jetzt fertig
und kann also verwendet werden.
Programms weiter zu verfeinen, sodaß es in den üblicherweise verwendeten Ablauf
einfügt.
Schneiden / SummaFlex

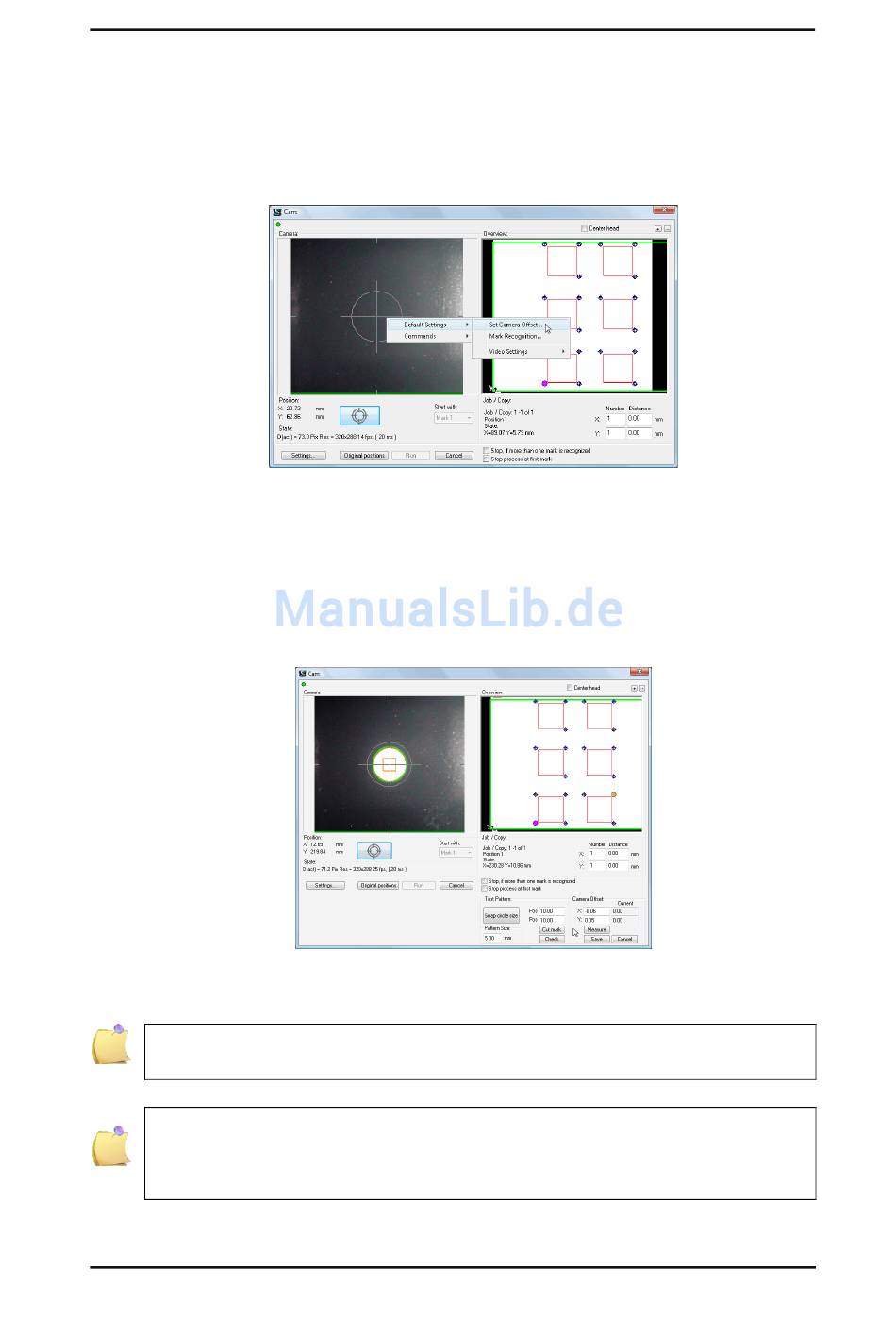

FIG 3-85
3-85
EINSTELLUNG KAMERA-OFFSET
FIG 3-86
3-86
GEMESSENER KAMERA-OFFSET
Es wird empfohlen um das Setup des
