1.6.4.3 Ein Messer in das Elektronisch Oszillierendes Werkzeug installieren

Überprüfen Sie ob die Schutzscheibe entfernt ist und ob die Stellschraube, die das Messer
klemmt, vollständig entfernt wurde. Wenn nicht, machen Sie dies. Die untene Abbildung
zeigt wenn die Schutzscheibe entfernt wurde. Die Stellschraube ist ebenfalls entfernt und
die Messerhalter-Welle haftet auf der linken Seite leicht heraus.

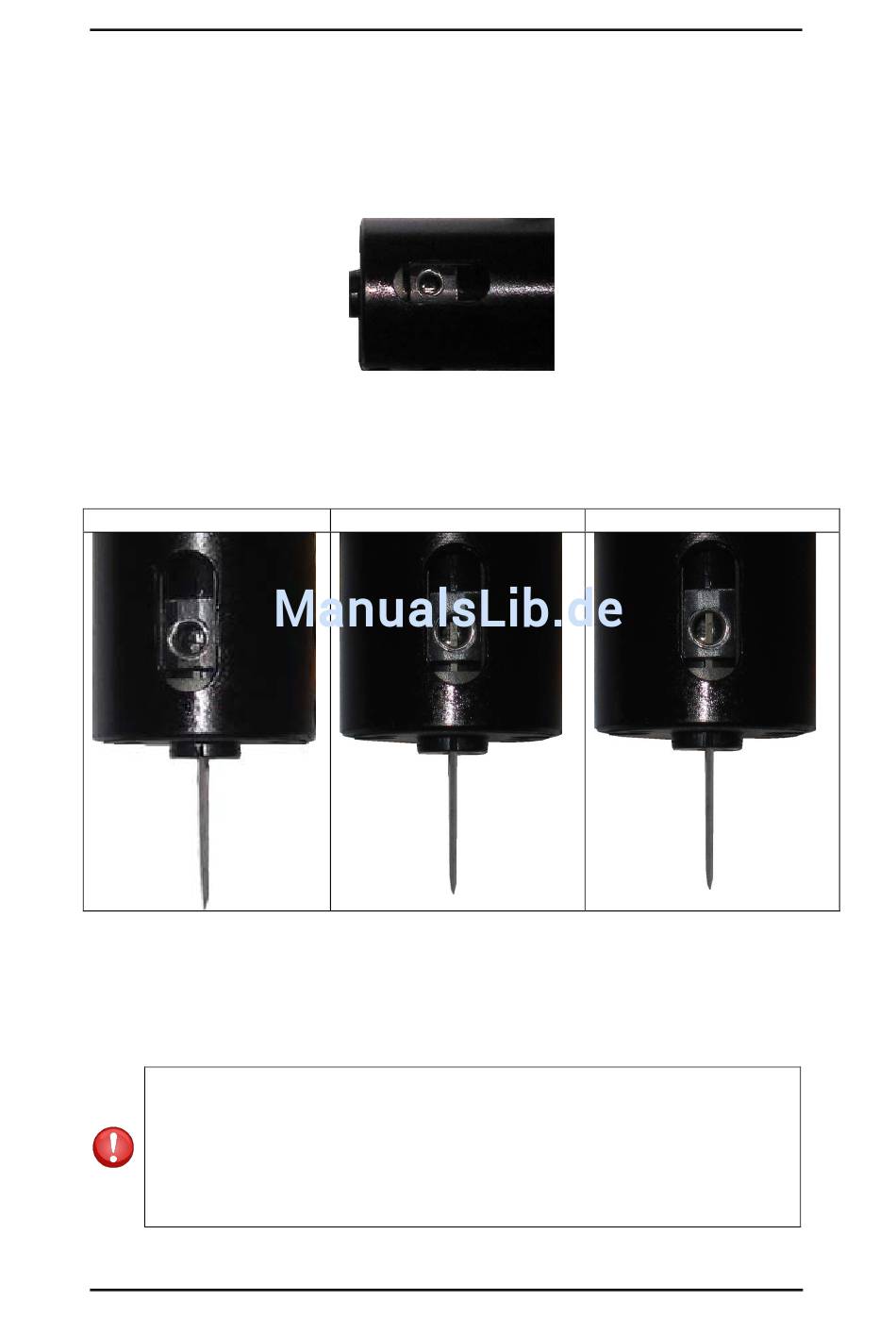

1-28 MESSERHALTER-WELLE – STELLSCHRAUBE ENTFERNT VOM EOT
Nemen Sie das Messer und schieben Sie es vorsichtig in das Werkzeug.
Nicht OK
Überprüfen Sie ob das Messer vollständig nach unten gedrückt wurde. Schauen Sie in die
Gewindebohrung und prüfen Sie, ob das Messer komplett nach unten gedrückt ist. Sichern
Sie das Messer mit der Stellschraube.
ACHTUNG: Sichern Sie die Stellschraube vorsichtig und stellen Sie sicher, daß
das Messer fixiert ist. Nur wenn das Messer genügend Tief sitzt, können Sie die
Stellschraube sichern. Wenn die Stellschraube ohne Messer gesichert ist, wird
der Messerhalter beschädigt sein und wird es nicht möglich sein um das Messer
korrekt einzuschieben. Sichern Sie die Stellschraube nie wenn kein Messer
eingeschoben wurde.
ersetzen.
Maschinenbauteile
FIG 1-28
Nicht OK
FIG 1-29
1-29

MESSER IM EOT

Es wird empfohlen die Stellschraube regelmäßig zu
Benutzerhandbuch
OK
