F Serien
1.6.4 Elektronisch Oszillierendes Werkzeug (EOT) für das Tangentialmodul
ACHTUNG:
werden wenn der Flachbett-Schneideplotter eine Schutzmatte hat oder wenn
der Förderband installiert wurde.
1.6.4.1 Elektronisch Oszillierendes Werkzeug
Das Werkzeug paßt im Tangentialmodul und muß mit einem Kabel zum Kameraeinheit
verbunden wurden. Der Kabel ist geschlitzt und mit einem Dreieck markiert (sehen Sie die
untere Abbildung). Orientieren Sie den Kabel auf diese Weise, sodaß dieses Dreieck zur
Oberseite gerichtet ist bevor ihn zu verbinden. Das oszillierende Werkzeug ist von einem
elektrischen Motor bis zu 12.000 Umdrehungen pro Minute angetrieben und hat einen Hub
von +/- 1mm.
Messer die bis zu einer Dicke von 24mm schneiden können, sind verfügbar. Das EOT eignet
sich zum Schneiden von Hartschaumplatten und Wellpappe.
1.6.4.2 Ein Messer aus den Elektronisch Oszillierendes Werkzeug entfernen
Das Messer wird mit einem Schraub eingeklemmt. Relativ kurze Messer haben auch eine
Schutzscheibe.
Um das Messer vom Halter zu entfernen, entfernen Sie zuerst die
Schutzscheibe. Dann entfernen Sie die Stellschraube, die das Messer hält, vollständig. Auf
diese Weise wird die Stellschraube nicht aus Versehen gesichert ohne Messer im EOT, weil
dies schwere Schäden an der Messerhalter-Welle verursachen könnte. Entfernen Sie das
Messer vorsichtig.
Maschinenbauteile
Das Elektronisch Oszillierendes Werkzeug kann nur verwendet

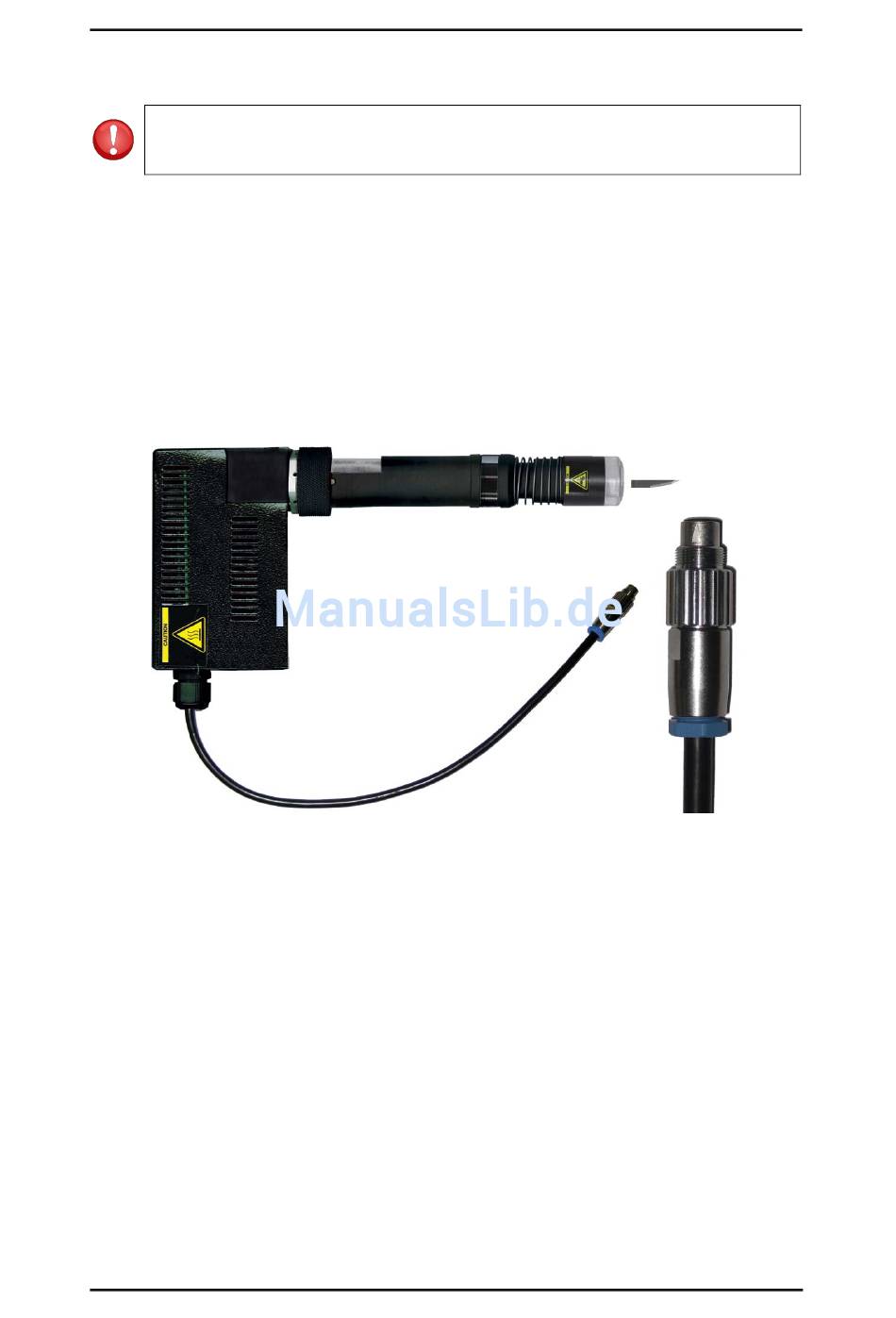

FIG 1-27
1-27
ELEKTRONISCH OSZILLIERENDES WERKZEUG
Benutzerhandbuch
1-31
